Name: Siemens Relais à semi-conducteurs 3RF20201AA42 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension
Brand: Siemens
SKU: 1430764
Availability: BackOrder

Un disjoncteur bipolaire Siemens, dimensionné pour 20 ampères. Approprié pour prévenir les surcharges.

Un armoire électrique ouverte montre plusieurs rangées de composants électriques et de câblages qui servent à commander des dispositifs.

Le schéma montre deux diodes montées en série dans des directions opposées. Les bornes sont étiquetées -Q, A1+, A2-, 1L et 2T.

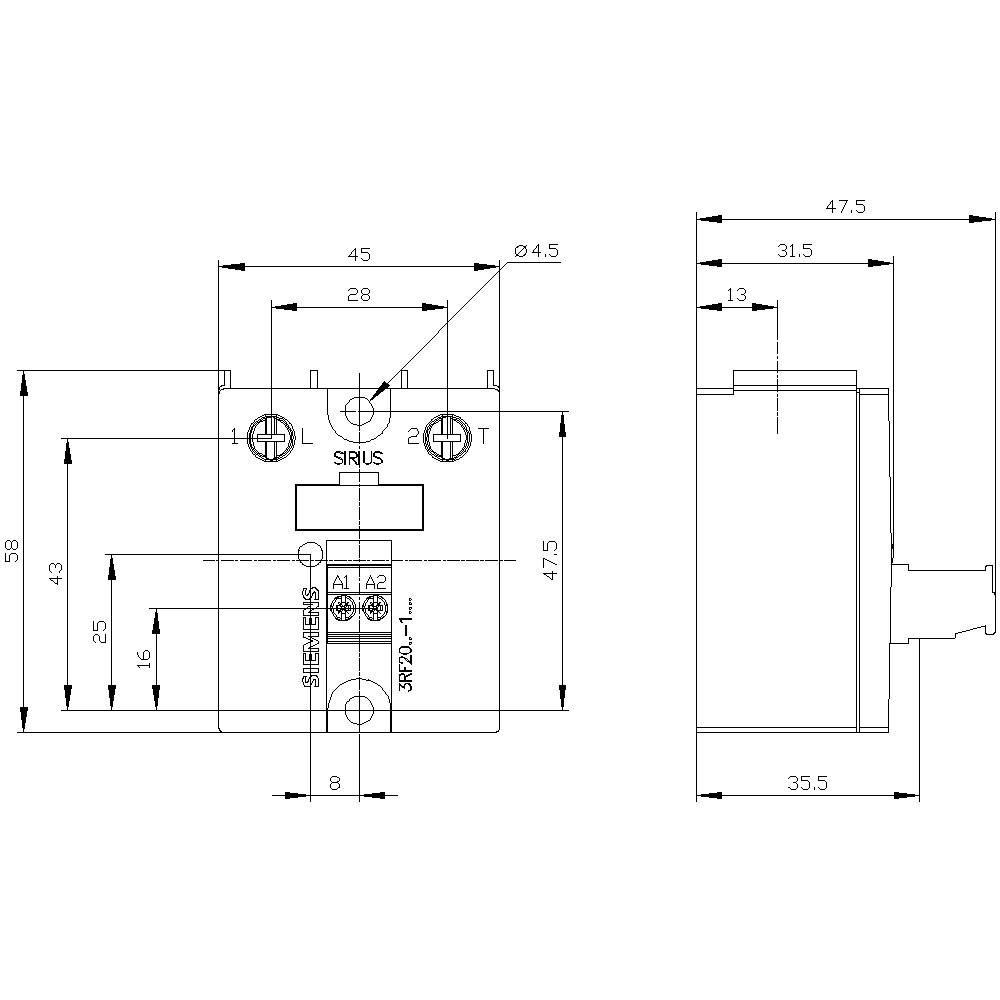

Dessin technique d'un interrupteur électrique avec indications de dimensions. Montre les bornes de connexion, les dimensions en millimètres et la vue de face.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

4 V/DC

Tension de commande (max.)

30 V/DC

Tension de contact (max.)

230 V/AC

Fiche technique (PDF)

Livraison avant le lun. 2 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (40,83 € / unité(s))

40,83 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais à semi-conducteurs monophasée 3RF20

Largeur totale : 45 mm
Ce texte a été traduit par une machine.

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: 3RF2020-1AA42

Type de commutation: à commutation au zéro de tension

Connexion: borne à vis

Tension de commande (min.): 4 V/DC

Tension de commande (max.): 30 V/DC

Gamme de tension de commande: 4 - 30 V/DC

Courant de commande (max.): 15 mA

Courant de choc (max): 200 A

Tension de contact (min.): 24 V/AC

Tension de contact (max.): 230 V/AC

Courant de charge (max.): 20 A

Tension de sortie minimale: 24 V

Tension de sortie maximale: 230 V/AC

Courant de sortie (max.): 20 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 45 mm

Hauteur: 58 mm

Profondeur: 48 mm

Poids: 87 g

Conforme à la norme RoHS: oui

Courant continu (max.): 20 A

Contenu: 1 pc(s)

: 1

: VRAI

: 20 A

: DC

: 20 A

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type de commutation

Tension de commande (max.)

Courant de charge (max.)

Tension de commande (min.)

Tension de contact (max.)

Tension de sortie maximale

Siemens Relais à semi-conducteurs 3RF20201AA42 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430764

Livraison avant le lun. 2 novembre

Conrad Electronic

Ce produit

à commutation au zéro de tension

30 V/DC

20 A

4 V/DC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

40,83 €^*

Siemens Relais à semi-conducteurs 3RF20201AA02 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430773

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

24 V/DC

20 A

15 V/DC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

43,33 €^*

Siemens Relais à semi-conducteurs 3RF20201AA04 20 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430771

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

24 V/DC

20 A

15 V/DC

460 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

46,66 €^*

Siemens Relais à semi-conducteurs 3RF20201AA22 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430763

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

230 V/AC

20 A

110 V/AC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

46,66 €^*

Siemens Relais à semi-conducteurs 3RF20201AA24 20 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430774

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

230 V/AC

20 A

110 V/AC

460 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

51,66 €^*

Siemens Relais à semi-conducteurs 3RF20201AA45 20 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430772

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

30 V/DC

20 A

4 V/DC

600 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

49,99 €^*

Siemens Relais à semi-conducteurs 3RF20301AA22 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1432270

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

230 V/AC

30 A

110 V/AC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

49,99 €^*

Siemens Relais à semi-conducteurs 3RF20301AA24 30 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430794

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

230 V/AC

30 A

110 V/AC

460 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

99,99 €^*

Siemens Relais à semi-conducteurs 3RF20301AA26 30 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430777

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

230 V/AC

30 A

110 V/AC

600 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

81,66 €^*

Siemens Relais à semi-conducteurs 3RF20301AA42 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430778

Livraison avant le lun. 2 novembre

Conrad Electronic

à commutation au zéro de tension

30 V/DC

30 A

4 V/DC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

43,33 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1430764 Siemens Relais à semi-conducteurs 3RF20201AA42 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430764 Siemens Relais à semi-conducteurs 3RF20201AA42 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Description

Semiconductor relay, 1-phase 3RF2 Width 45 mm, 20 A 24-230 V / 4-30 V DC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
