Finder Relais à semi-conducteurs 38.81.7.024.9024 6 A Tension de contact (max.): 24 V/DC 1 pc(s)

Un relais bleu avec contacts et bornes, numéro de modèle '93.01.7.024.9024', portant l'inscription 'Protection indication circuit'.
Dessin technique d'un schéma électrique avec dimensions. À gauche : circuit avec contacts, bobine et étiquetage. À droite : surface de montage avec mesures.

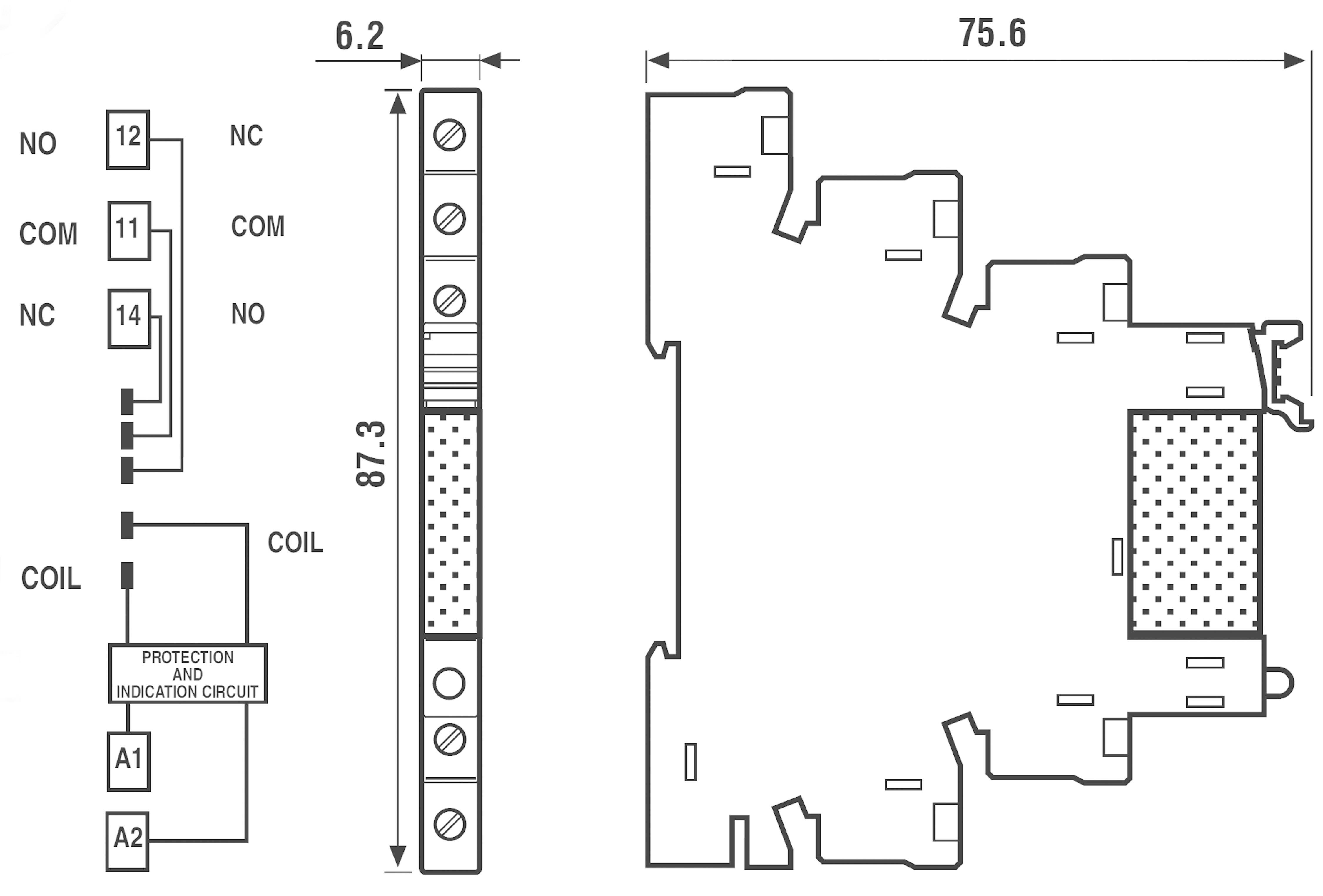

'Schéma de câblage et dimensions d'un module de relais avec circuit de protection et d'indication. À gauche : connexions électriques ; À droite : dimensions mécaniques.'
1/3
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Relais à semi-conducteurs
Tension de commande (min.)
24 V/DC
Tension de commande (max.)
24 V/DC
Tension de contact (max.)
24 V/DC
Fiche technique (PDF)
Ref. fabricant :
Code produit :
Livraison avant le ven. 13 novembre
84 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (41,99 € / unité(s))
41,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Module de couplage

  • Un design circulaire abstrait en noir et blanc, composé de formes géométriques, avec un segment noir dans la partie supérieure droite du cercle.
  • Sigle UL : Un signe de certification dans un cercle avec la lettre 'c' à gauche et 'us' à droite. Signifie certification de sécurité.
  • Image abstraite avec les lettres majuscules 'E', 'A', 'D' de grande taille, aux formes géométriques, évoquant un style artistique moderne et épuré.
  • Logo noir stylisé avec les lettres 'Y', 'M' et 'Q' entrelacées les unes dans les autres.

Caractéristiques techniques

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Type

38.81.7.024.9024

Connexion

borne à vis

Tension de commande (min.)

24 V/DC

Tension de commande (max.)

24 V/DC

Gamme de tension de commande

24 - 24 V/DC

Tension de contact (max.)

24 V/DC

Courant de charge (max.)

6 A

Courant de sortie (max.)

6 A

Type de contact

1 NO (T)

Température min.

-20 °C

Température max.

+55 °C

Largeur

6.2 mm

Hauteur

75.6 mm

Longueur

87.9 mm

Durée de vie électrique

Optocoupleur

Contenu

1 pc(s)

Durée de vie mécanique

Optocoupleur

Modèle

Interfaces modulaires SSR 38.81 à visser

UNOM

24 V/DC

Tension de coupure

24 V/DC

Courant de coupure

2 A

Type

38.81.7.024.9024

Température ambiante

-20 à +55 °C

Connexion

Bornes à visser

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 503512 Finder Relais à semi-conducteurs 38.81.7.024.9024 6 A Tension de contact (max.): 24 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 503512 Finder Relais à semi-conducteurs 38.81.7.024.9024 6 A Tension de contact (max.): 24 V/DC 1 pc(s)

Description

Relais de couplage monté. « Séparation sécurisée » suivant la norme VDE 0160/EN 50178.

Contenu de la livraison

  • Relais SSR 34.81
  • Douille à vis 93.01
  • LED
  • Diode avec protection contre l'inversion des sens de polarité et fonctionnement à vide
  • Clip de retenue et de démontage.

Avertissement

Homologations : cULus, EAC, IMQ, RINA, CSA.
