Sonel MZC-306 Testeur d'installation

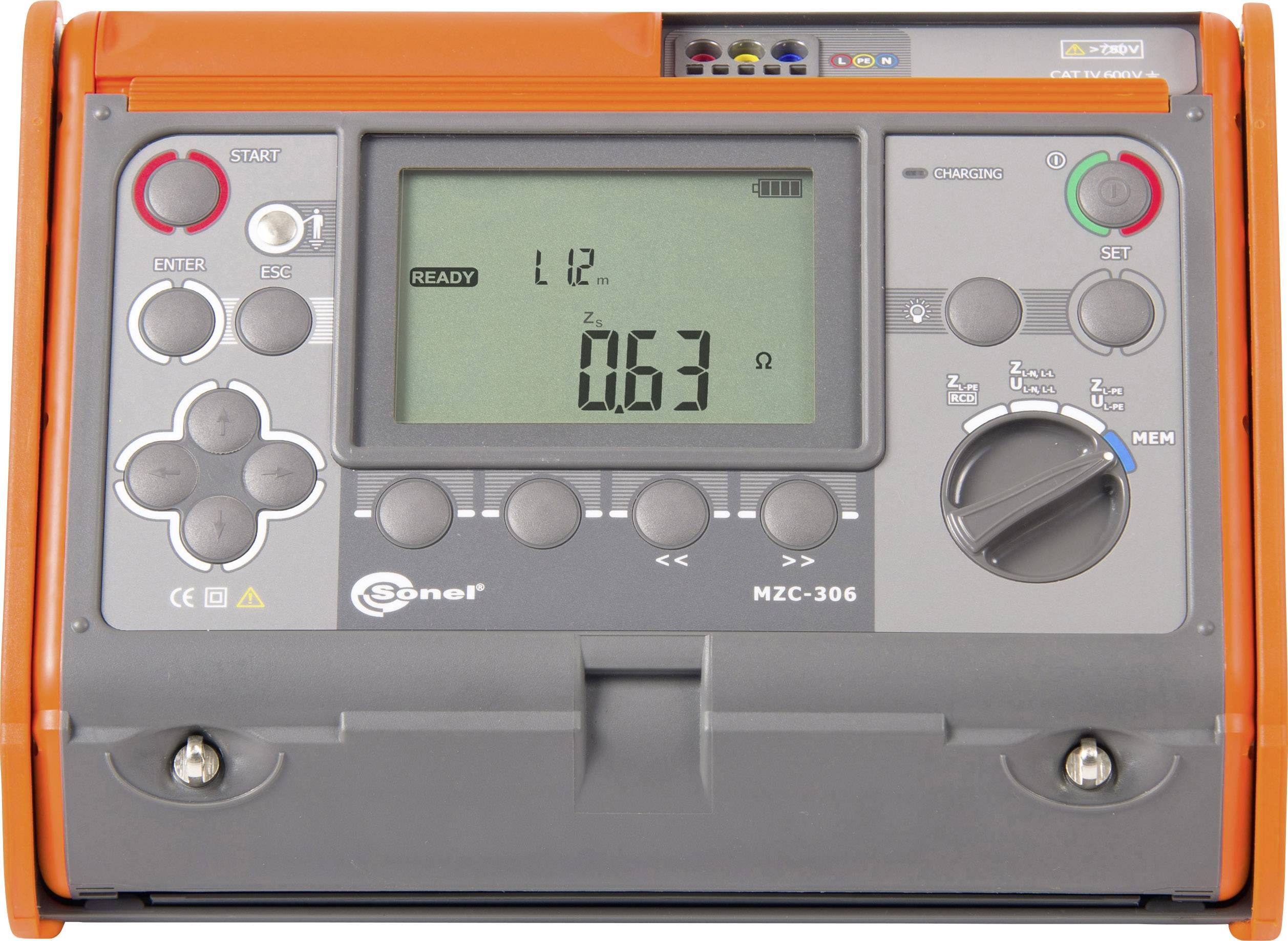

Un appareil de mesure électronique doté d'un affichage numérique indique '0,63 Ω'. Il possède plusieurs boutons et molettes de réglage pour contrôler ses fonctions.
Appareil de mesure électrique avec affichage numérique, indiquant la mesure en ohms. Entouré d'un boîtier de protection orange.

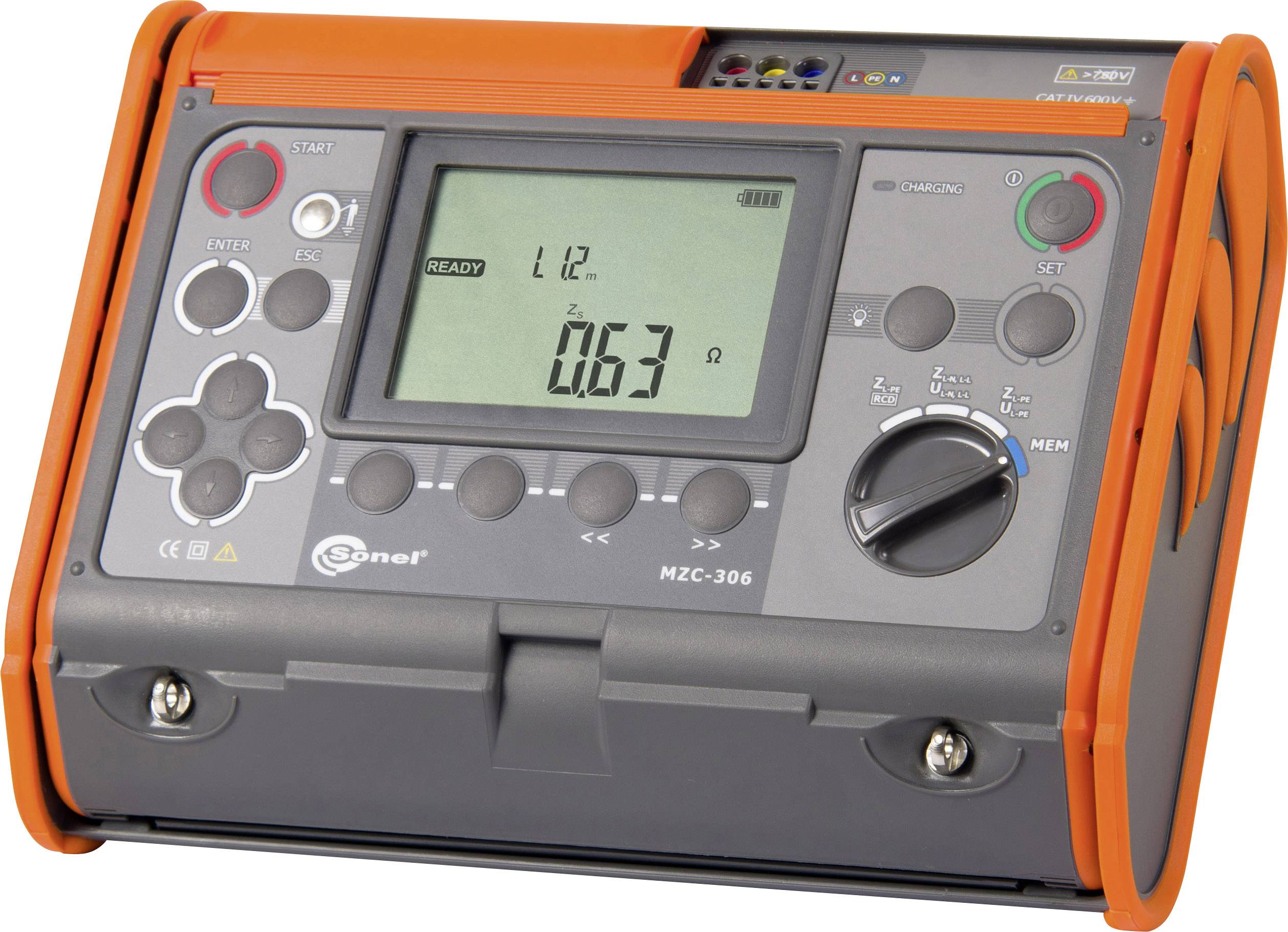

Dispositif de mesure électronique avec écran et éléments de commande. Affiche la valeur de mesure de '0,63 Ohm'. Adapté pour les contrôles électriques.
1/3
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Bientôt disponible
Vente et expédition :
Conrad ElectronicCGV
Total (3 259,00 € / unité(s))
3 259,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,85 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Cet article est réservé aux clients professionnels. Merci de vous connecter à votre compte.

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Appareil de mesure de l'impédance de boucle MZC-306

  • Mesure de l'impédance de boucle : ZL-PE,ZL-N,ZL-L avec une tension d'alimentation jusqu'à 750 V
  • Courant de mesure : max. 30 A
  • Calcul automatique du courant de court-circuit
  • Mesure de la tension AC
  • Mesure de fréquence
  • Plage de mesure selon IEC 61557
  • Contrôle de la connexion PE
  • Transmission des données via USB
  • Mémoire pour 990 valeurs de mesure

Caractéristiques techniques

  • Plage de mesure de l'impédance de boucle ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω : résolution : 0,01 Ω, précision : ±(5 % de la valeur de mesure + 3 digits); Plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω : résolution : 0,1 Ω, précision : ±(4 % de la valeur de mesure + 3 digits); Plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 200...1999 Ω : résolution : 1 Ω, précision : ±(4 % de la valeur de mesure + 3 digits); Tension nominale UnL-N/UnL-L : 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, V, mesure, 290/500 V,400/690; Plage de tension ZL-PE, ZL N : 100...440 V; Plage de tension ZL-L : 100...750 V; Fréquence : 45-65 Hz; Courant de mesure : Max. 30 A; Plage de mesure de l'impédance de boucle ZL-PE 0,00...19,99 : résolution : 0,1 Ω, précision : ±(6 % de la valeur de mesure + 10 digits); Plage de mesure de l'impédance de boucle ZL-PE 20...199 Ω : résolution : 0,1 Ω, précision : ±(6 % de la valeur de mesure + 5 digits); Plage de mesure de l'impédance de boucle ZL-PE 200...1999 Ω : résolution : 1 Ω, précision : ±(6 % de la valeur de mesure + 5 digits), tension nominale ZL-PE Un : 100...440 V, tension : 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V; Plage de mesure de tension 0,0 V..249,9 V : résolution : 0,1 V, précision : ±(2 %de la valeur de mesure + 4 digits); Plage de mesure de tension 250 V...750 V : résolution : 1 V, précision : ±(2 % de la valeur de mesure + 2 digits); Plage de fréquence : 45,0 Hz...65,0 Hz
Type de produit

Testeur d'installation

d'usine (sans certificat)

Catégorie de mesure

CAT IV 600 V

Interfaces

USB

Dim.

(L x l x H) 300 x 400 x 200 mm

Poids

4.16 kg

IP67

Gamme de mesure (VDE)

Impédance de boucle

Tension

Courant

Fréquence

Résistance

Type d'affichage

numérique (LCD)

Largeur

400 mm

Hauteur

200 mm

Longueur

300 mm

Procédure de test

automatique

Alimentation électrique

alimentation réseau

Mémoire (emplacements)

990

Mémoire

oui

Type

MZC-306

Spécificités

avec logiciel

Documents et téléchargements

Fiche technique

Fiche technique 1427974 Sonel MZC-306 Testeur d'installation

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1427974 Sonel MZC-306 Testeur d'installation

Description

Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.


L'appareil de mesure de l'impédance de boucle MZC-306 de Sonel permet la mesure de boucle de ZL-PE, ZL-N et ZL-L dans des réseaux de 110 V-715 V avec des fréquences de 45 à 65 Hz. Les mesures sont effectuées après vérification du port PE avec un courant de contrôle dépendant de la tension secteur avec un maximum de 30 A. L'appareil permet de s'assurer du bon fonctionnement du dispositif de protection contre la surintensité après le calcul automatique du courant de court-circuit. D'autres paramètres de mesure comme la tension AC et la fréquence peuvent être transmis au PC par câble USB et exploités grâce au logiciel Sonel Reader.

Modèle

  • Boîtier robuste IP54 avec protection en caoutchouc;CAT IV 600 V;Indice de protection : IP67;Adaptateur CEE 16 A et 32 A 4 ou 5 pôles;Cordons de test et pinces crocodiles;Connecteur Uni-Schuko mâle;Étui de transport ;Logiciel de protocole Sonel reader ;Transmission de données par adaptateur OR-1;Piles LR6

Contenu de la livraison

  • Adaptateur UNI-Schuko WS-05 (angle);Cordon de mesure 1,2 m jaune;Cordon de mesure 1,2 m bleu;Cordon de mesure rouge 1,2m;Pince crocodile bleu K02;Pince crocodile rouge K02;Pointe d'essai, bleue;Pointe d'essai, rouge;Pointe d'essai jaune;Housse de transport L-4;Cable USB;Accu Ni-MH;4,8 V;4,2 Ah;Bandoulière;Chargeur de batterie Z7;Logiciel : Sonel Reader;Mode d'emploi;Certificat d'étalonnage

Avertissement

Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
