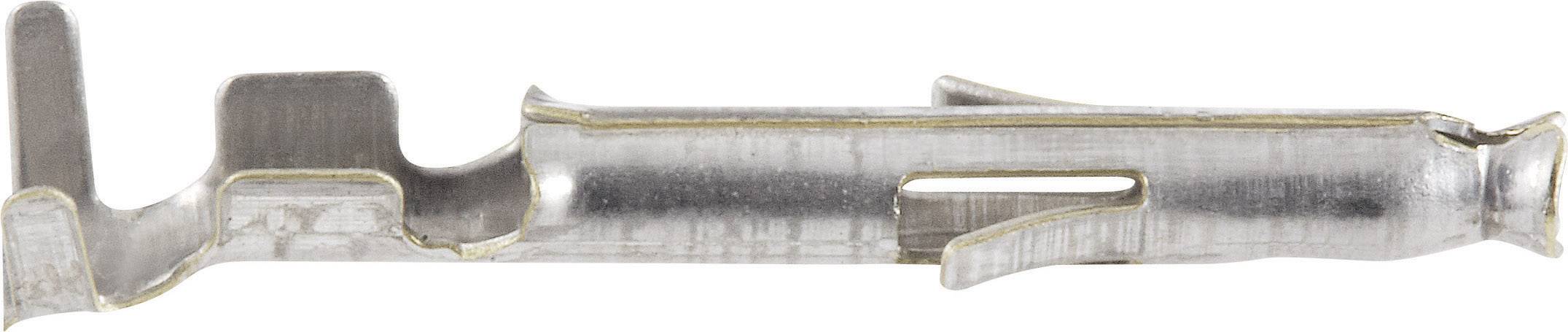

TE Connectivity Contact à sertir série Mini-Universal-MATE-N-LOK Nbr total de pôles 1 770986-1 1 pc(s)

Un cheville métallique avec un mécanisme déployable, souvent utilisée pour la fixation dans les murs en plaques de plâtre. La cheville est cylindrique et de couleur argent.
Dessin technique d'un connecteur comprenant plusieurs composants représentés séparément afin de clarifier sa structure.
1/2
Photo non contractuelle
Type de produit
Contact à sertir
Forme
Contact femelle
Nbr de rangées
1
Série
série Mini-Universal-MATE-N-LOK
Nbr total de pôles
1
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison le jeu. 12 novembre
705 pièce(s) (Dans la limite des stocks disponibles)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (0,12 € / unité(s))
0,12 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Contact femelle

  • Contenu: 1 pc(s)
  • Nbr de rangées: 1
  • Nbr total de pôles: 1

Nos services :

  • Un panneau triangulaire avec les lettres 'D', 'V', 'E'.
  • Un design circulaire abstrait en noir et blanc, composé de formes géométriques, avec un segment noir dans la partie supérieure droite du cercle.
  • Logo 'CRAUS' en écriture stylisée, principalement en majuscules, sur fond blanc.

Caractéristiques techniques

Type de produit

Contact à sertir

Forme

Contact femelle

Nbr de rangées

1

Systèmes de connecteurs enfichables

Connecteur fil à carte

Série

série Mini-Universal-MATE-N-LOK

Nombre de pôles par rangée

1

Nbr total de pôles

1

Largeur

16.74 mm

Forme de la tige

rond

Courant nominal

11.20 A

Courant nominal - arrondi

11.2 A

Contenu

1 pc(s)

AWG max.

22

AWG min.

26

Dim.

(L x l x H) 2.92 x 16.74 x 2.95 mm

Connexion

à sertir

Référence fabricant

770986-1

Couleur

argent

Emballage industriel

non

Matériau du contact

alliage de cuivre

Surface de contact coté enfichable

étamé

Tension nominale

600 V/AC

600 V/DC

Hauteur

2.95 mm

Longueur

2.92 mm

Section max.

0.40 mm²

Section (min.)

0.12 mm²

Conforme à la norme RoHS

oui

Température max.

+105 °C

Température min.

-55 °C

Type

Mini-Universal MATE-N-LOK

Modèle

Contact femelle

UNOM

600 V AC/DC

INOM

9.5 A

Section

0.12 - 0.4 mm²

Homologations

UL/CSA

Connexion

à sertir
