Name: Telegärtner 100023712 100023712 Connecteur TNC mâle, droit 50 Ω 1 pc(s)
Brand: Telegärtner
SKU: 1366281
Availability: InStock

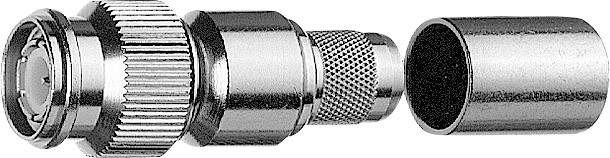

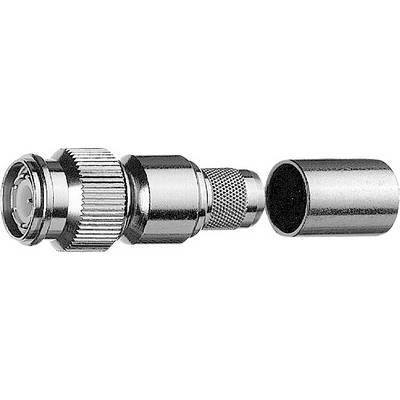

'Connecteur métallique avec poignée nervurée et striée, avec embout amovible, utilisé pour les connexions de câbles électriques.'

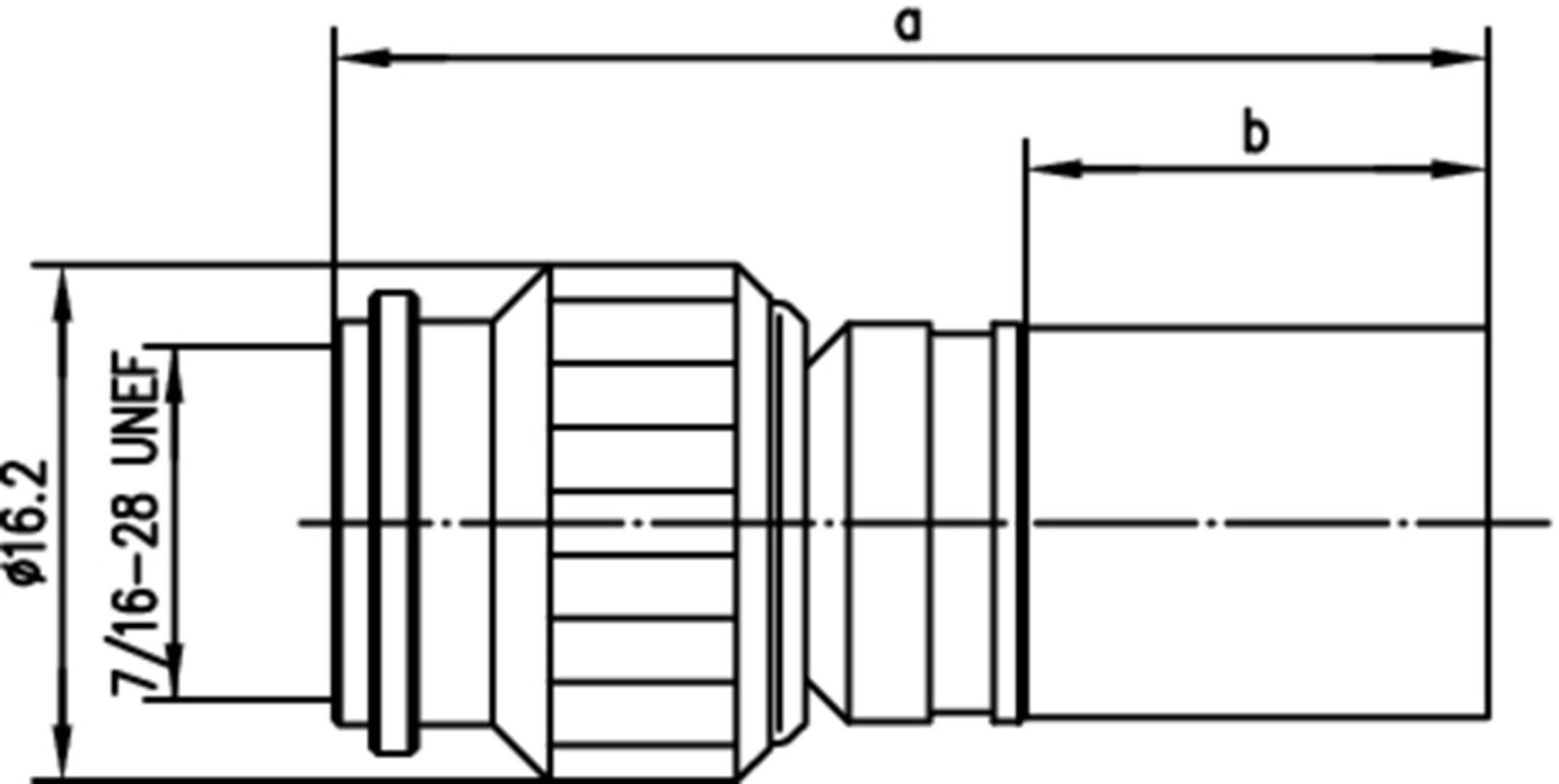

Dessin technique d'un connecteur cylindrique fileté avec dimensions, diamètre 16,2 mm, taille de filetage 7/16-28 UNEF.

1/2

Photo non contractuelle

Groupe de câbles

LMR 400

Low Loss

Type de produit

Connecteur TNC

Forme

mâle, droit

Impédance

50 Ω

Connexion

à sertir

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 5 novembre

63 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (16,99 € / unité(s))

16,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur TNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Nos services :

Caractéristiques techniques

Groupe de câbles: LMR 400
Low Loss

Type de produit: Connecteur TNC

Forme: mâle, droit

Impédance: 50 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 10.30 mm

Fréquence (max.): 11 GHz

Matériau boîtier: laiton nickelé

Référence fabricant: 100023712

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -40 - 155 °C

Type: 100023712

Type de fermeture: à vis

Gamme de fréquence: 5 GHz

UKCA: non pertinent

Variantes(Les prix s'entendent TTC hors frais de port)

Forme

Groupe de câbles

Connexion

Diamètre de câble

Impédance

Telegärtner 100023712 100023712 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :1366281

Livraison avant le jeu. 5 novembre

63 pièce(s)Conrad Electronic

Ce produit

mâle, droit

LMR 400

à sertir

10.30 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

16,99 €^*

Telegärtner 100023694 100023694 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :1366315

Livraison avant le jeu. 5 novembre

60 pièce(s)Conrad Electronic

mâle, droit

RG 142 B/U

à sertir

5 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,49 €^*

Telegärtner 100023696 100023696 Connecteur TNC mâle, coudé 50 Ω 1 pc(s)

Code produit :1091003

Bientôt disponible

Conrad Electronic

mâle, coudé

RG 58 C/U

à sertir

4.95 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,49 €^*

Telegärtner 100023701 100023701 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :1366184

Livraison avant le jeu. 5 novembre

4 pièce(s)Conrad Electronic

mâle, droit

UT 141

à souder

3.50 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,99 €^*

Telegärtner 100023703 100023703 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :1366271

Livraison avant le jeu. 5 novembre

23 pièce(s)Conrad Electronic

mâle, droit

H155

à sertir

5.90 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,49 €^*

Telegärtner 100023704 100023704 Connecteur TNC mâle, coudé 50 Ω 1 pc(s)

Code produit :1366886

Livraison avant le jeu. 5 novembre

19 pièce(s)Conrad Electronic

mâle, coudé

1.4/3.8AF

à sertir

5.90 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,99 €^*

Telegärtner 100023706 100023706 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :743762

Bientôt disponible

Conrad Electronic

mâle, droit

RG 316/U

à sertir

2.70 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,49 €^*

Telegärtner 100023713 100023713 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :1366353

Livraison avant le jeu. 5 novembre

17 pièce(s)Conrad Electronic

mâle, droit

RG 213/U

à sertir

10.30 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,99 €^*

Telegärtner 100023714 100023714 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :1090986

Livraison avant le jeu. 5 novembre

14 pièce(s)Conrad Electronic

mâle, droit

RG 214/U

à sertir

10.80 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

14,99 €^*

Telegärtner 100023715 100023715 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Code produit :1366263

Livraison avant le jeu. 5 novembre

92 pièce(s)Conrad Electronic

mâle, droit

Draka 2.6/7.3 AF

à sertir

10.30 mm

50 Ω

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

18,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1366281 Telegärtner 100023712 100023712 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366281 Telegärtner 100023712 100023712 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Description

La série TNC comprend des connecteurs coaxiaux très courants, qui sont utilisés jusqu'à une fréquence de 11 GHz. Ils sont de taille similaire à la série BNC mais disposent d’une fermeture à vis. Des versions avec une impédance caractéristique de 50 Ω et 75 Ω sont disponibles. Des variantes de connecteurs sont disponibles pour les câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuits imprimés de la série TNC sont disponibles en version à souder ou à presser. Selon la version, les câbles sont connectés par sertissage, serrage ou soudure. Les connecteurs de la série TNC sont résistants aux vibrations et sont utilisés pour la transmission de signaux, de données et de vidéos.
