Telegärtner 100023990 100023990 Connecteur N mâle, droit 50 Ω 1 pc(s)

Vanne de verrouillage métallique à poignée striée. Utilisée pour des connexions simples et solides dans les systèmes hydrauliques.

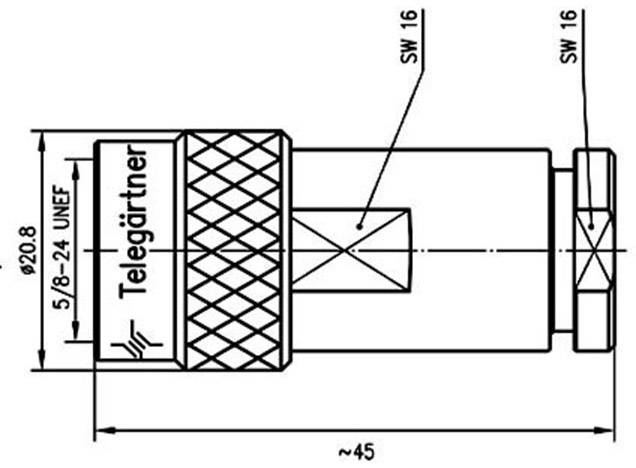

Dessin technique d'un connecteur avec indications dimensionnelles. En haut à gauche : Diamètre 20,8. En bas : Longueur totale d'environ 45 mm. Texte : 'Telegärtner'.
1/2
Groupe de câbles
RG 213/U
Type de produit
Connecteur N
Forme
mâle, droit
Impédance
50 Ω
Connexion
borne à enficher
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 13 novembre
49 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (20,99 € / unité(s))
20,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur N

  • La fiche femelle est définie d'après la forme du conducteur interne.
  • Ce texte a été traduit par une machine.

Nos services :

Nos guides :

Caractéristiques techniques

Groupe de câbles

RG 213/U

Type de produit

Connecteur N

Forme

mâle, droit

Impédance

50 Ω

Connexion

borne à enficher

Contenu

1 pc(s)

Diamètre de câble

10.30 mm

Référence fabricant

100023990

Résistance d'isolement

5 GΩ

Matériau d'isolation

PTFE

Conforme à la norme RoHS

oui

Type

100023990

Type de fermeture

à vis

Diam. câble

10.3 mm

UKCA

non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 1090919 Telegärtner 100023990 100023990 Connecteur N mâle, droit 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1090919 Telegärtner 100023990 100023990 Connecteur N mâle, droit 50 Ω 1 pc(s)

Description

La série N comprend des connecteurs coaxiaux de taille moyenne. Ils sont dotés d'une connexion à vis et sont étanches à l'eau dans le connecteur. Ils peuvent être utilisés jusqu'à une fréquence de 11 GHz en fonction de la forme. L'impédance caractéristique est de 50 Ω. Des variantes de connecteur sont disponibles pour les câbles semi-flexibles, semi-rigides et ondulés. Les câbles sont reliés par sertissage, borne ou soudure, selon la version. En raison de leur construction constructive, de très bonnes valeurs électriques sont obtenues avec l'atténuation de retour (VSWR) et l'intermodulation. Les connecteurs de la série N sont résistants aux vibrations et sont utilisés dans le transfert de signal et de données. Les connecteurs N sont particulièrement adaptés aux connexions coaxiaux pour la transmission de puissance moyenne à des fréquences élevées.

Ce texte a été traduit par une machine.
