Name: Testeur réseau PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 réseau
Brand: PCE Instruments
SKU: 2813621
Availability: InStock

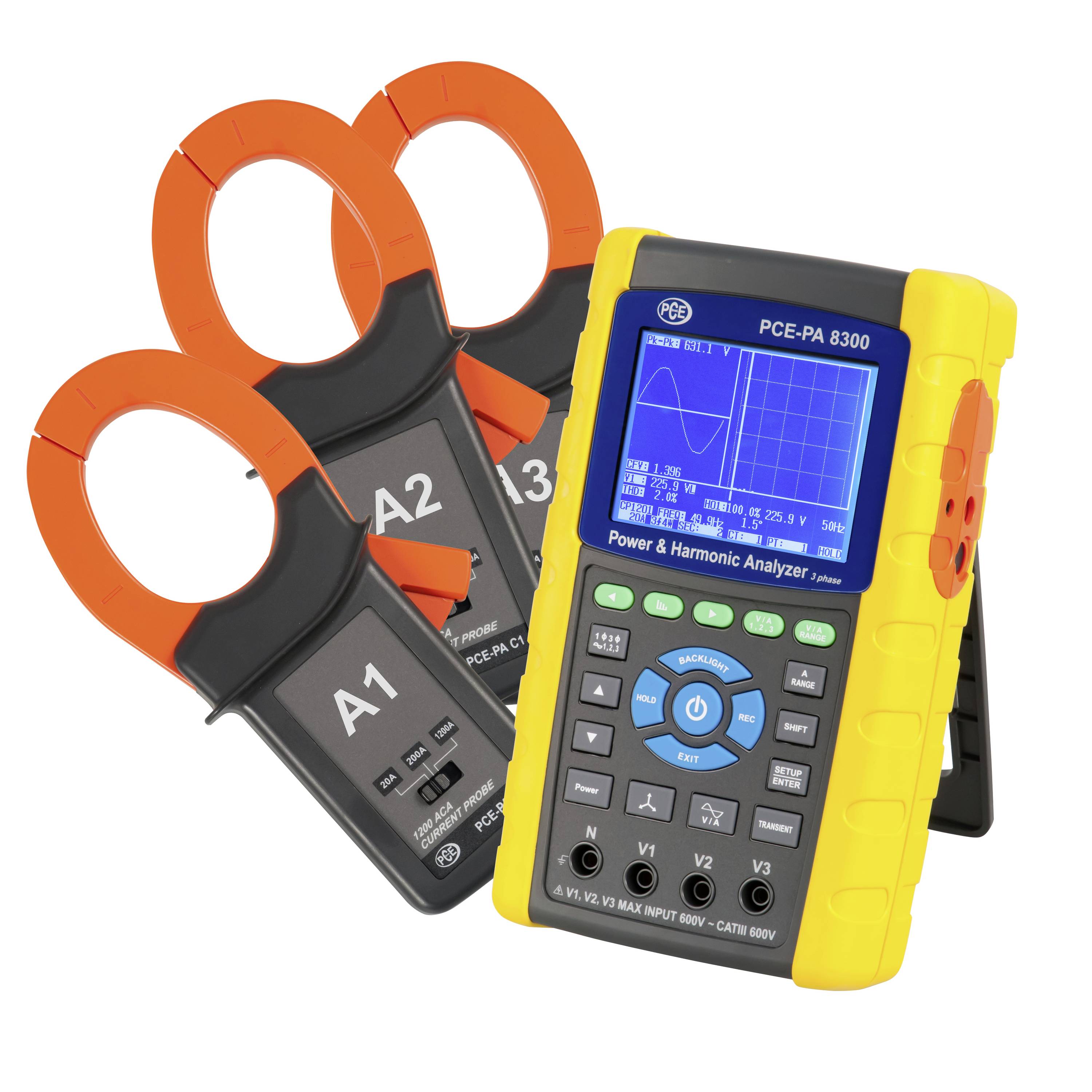

Analyseur de puissance et harmoniques avec trois capteurs de pince, présenté avec un écran bleu et un boîtier robuste jaune, étiqueté PCE-PA 8300.

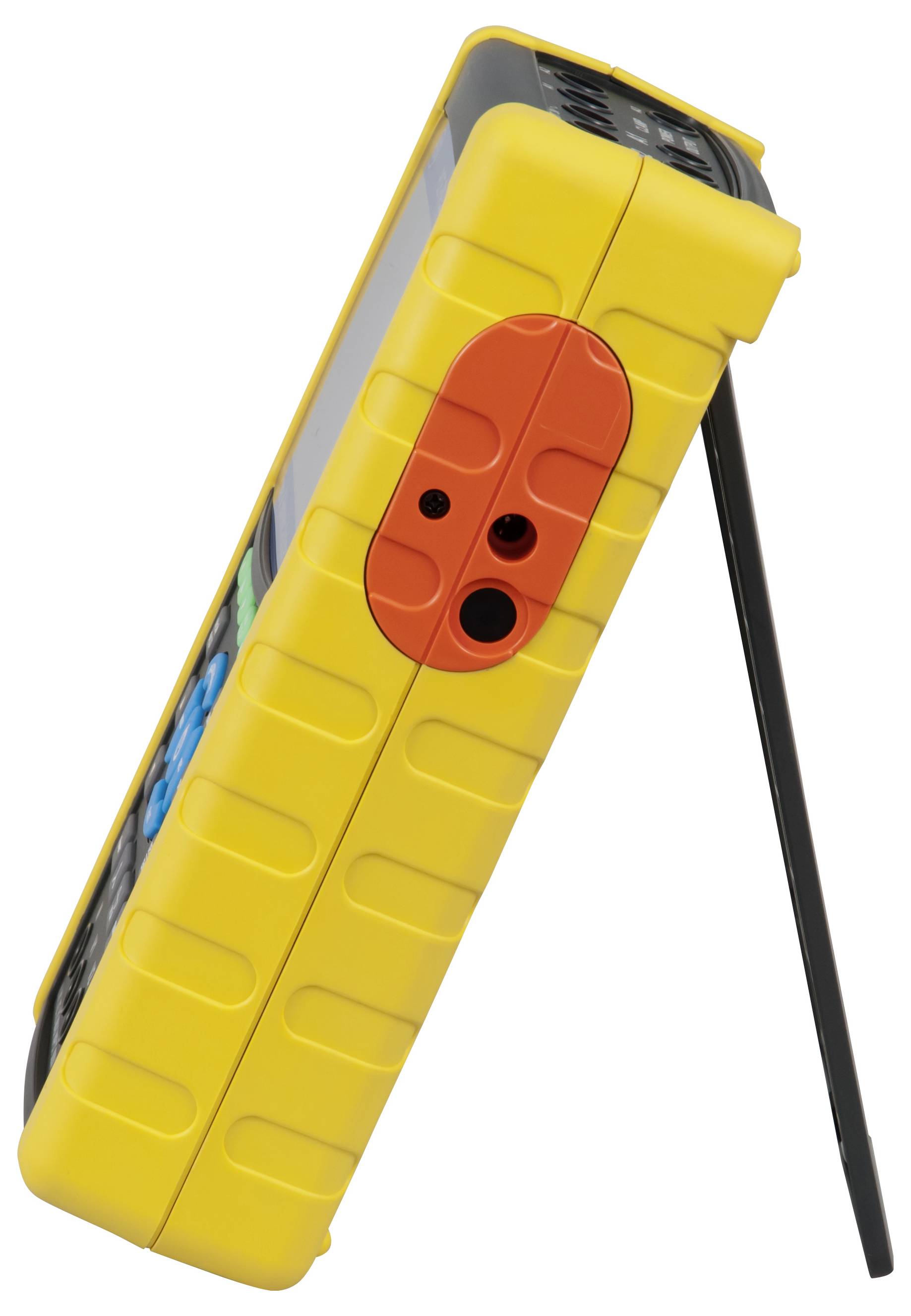

Appareil portatif jaune avec un panneau frontal orange et une antenne noire, présenté en angle sur un fond blanc.

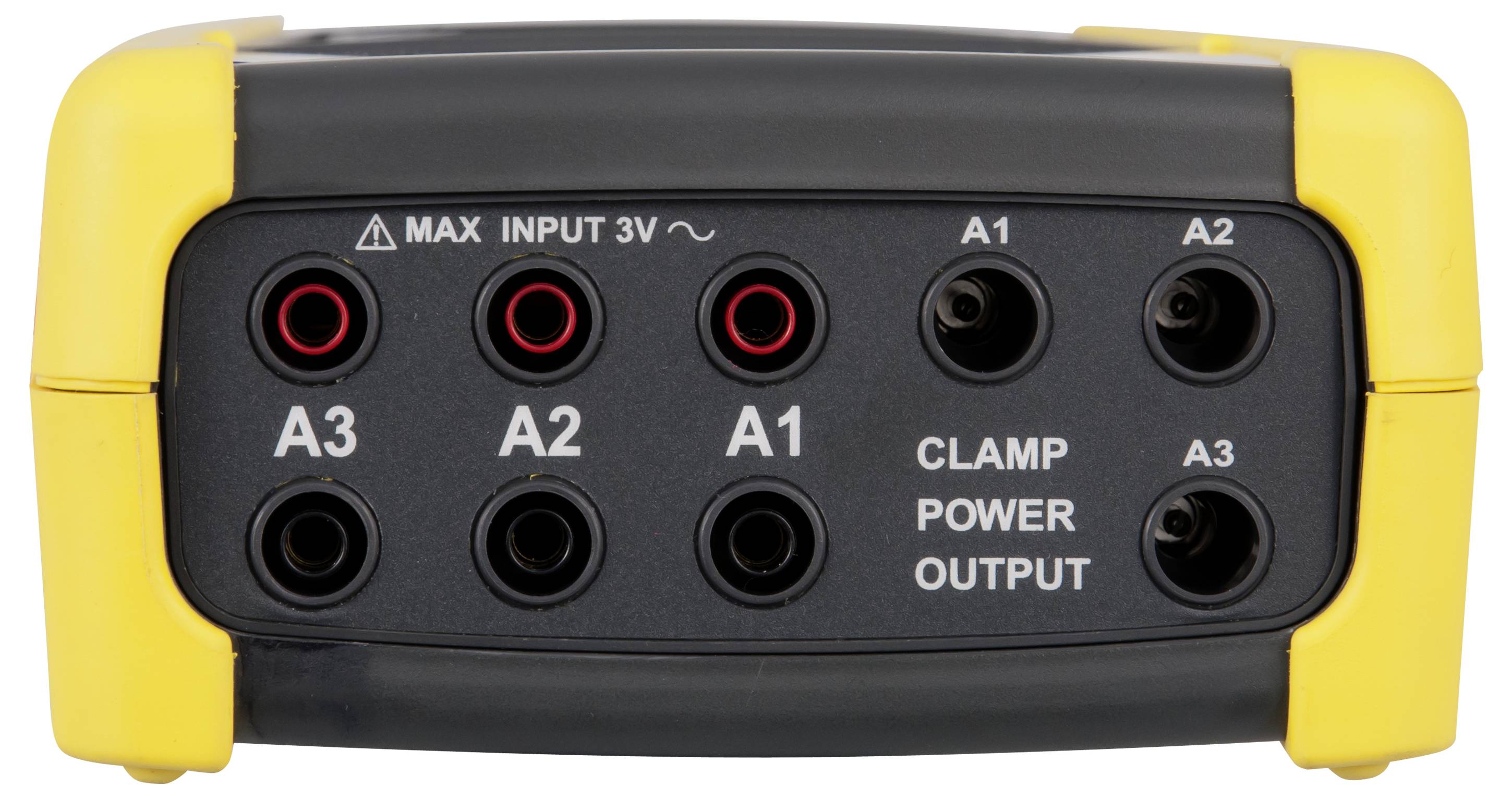

Panneau avant d'un multimètre à pince comportant six entrées de connecteurs étiquetées A1, A2 et A3, ainsi que le texte « CLAMP POWER OUTPUT » et « MAX INPUT 3V ».

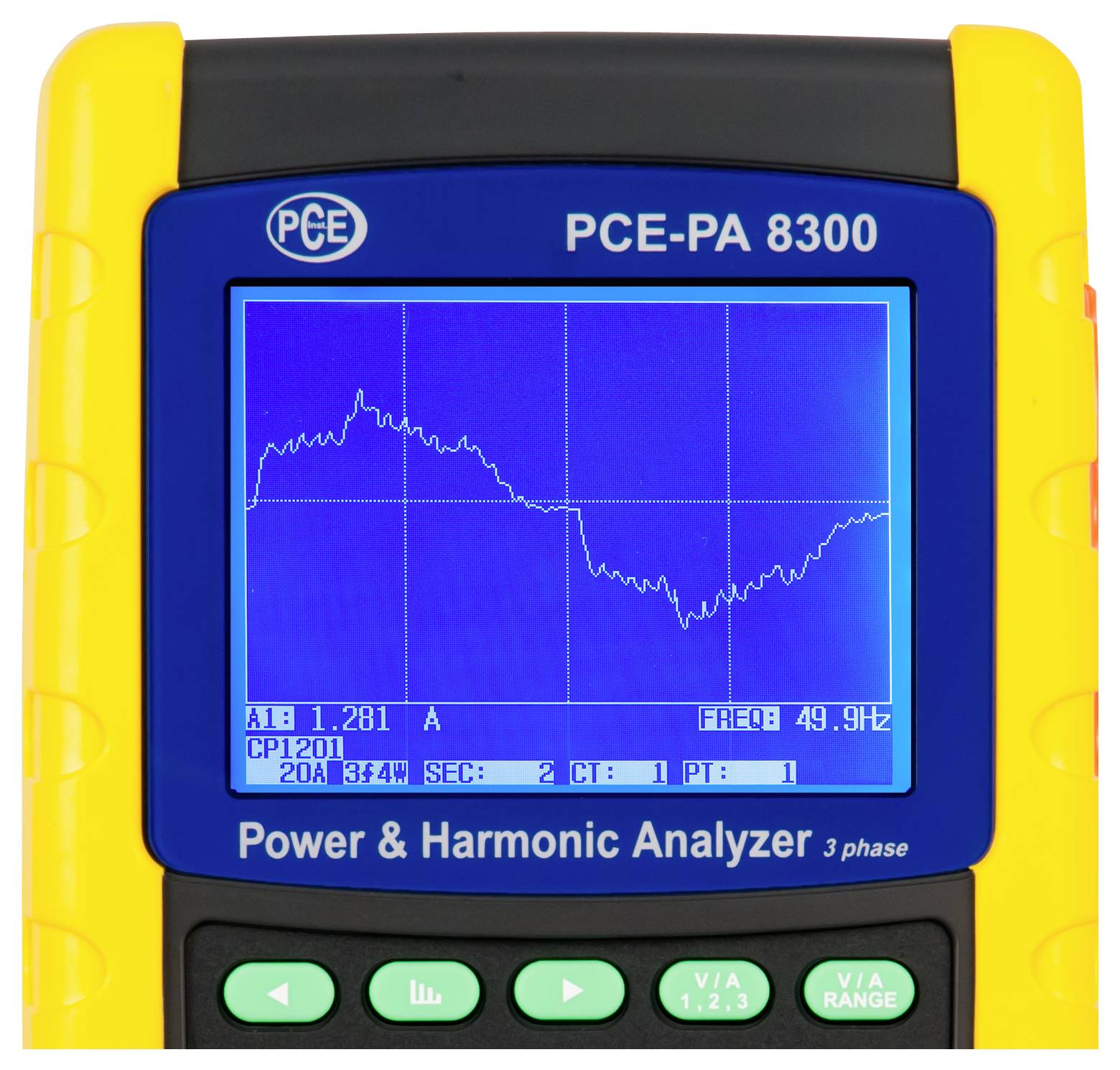

Analyseur de puissance et d'harmoniques PCE-PA 8300 affichant un graphique de forme d'onde de tension sur son écran bleu, avec des boutons de commande en dessous.

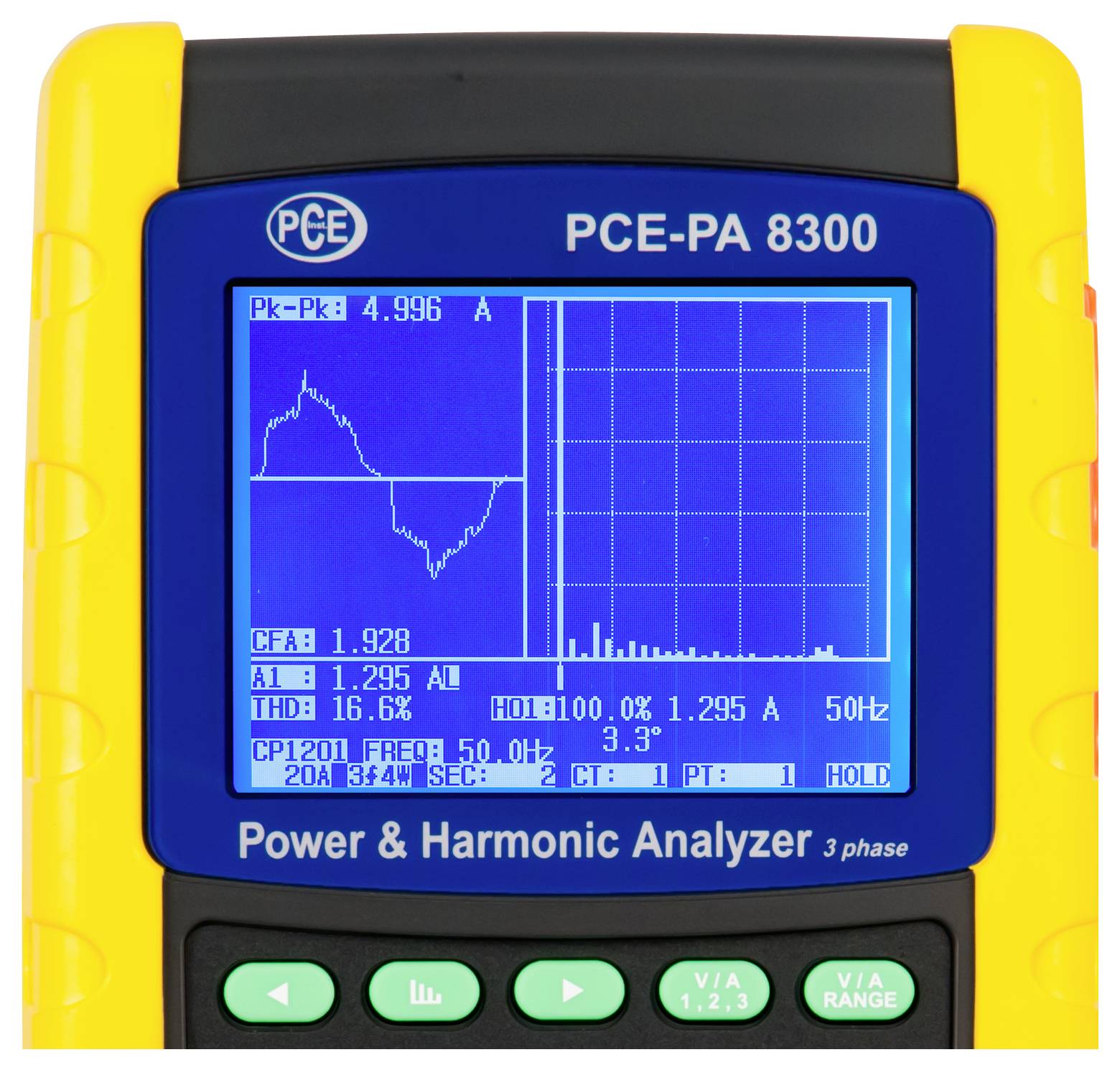

Analyseur de puissance et d'harmoniques portable PCE-PA 8300 affichant la forme d'onde du courant et un diagramme en barres sur un écran bleu avec un boîtier jaune.

Testeur réseau PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 réseau-5

Testeur réseau PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 réseau-6

1/7

Fiche technique (PDF)

Livraison avant le lun. 5 octobre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (2 679,17 € / unité(s))

2 679,17 €

dont 0,11 € d’éco-part

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Appareil de mesure de puissance PCE-PA 8300-1

Analyseur de puissance et de perturbations de réseau triphaséMesure jusqu'à 1200 A ACAnalyse harmonique et harmoniqueMesure de la puissance réactive, de la puissance active et de la puissance réactiveMesure du facteur de puissancePinces de courant différentes. Connectable par le fabricantMémorisation sur carte SDIntervalle d'enregistrement réglableMesure jusqu'à 600 V ACMesure de l'angle de phase / de la fréquenceAffichage graphique avec représentation harmoniqueBoîtier robusteSélection automatique de la plage de mesure (AC V)

Caractéristiques techniques

Mesure de tension (AC V)Plage de mesure résolution précision10 V... 600 V (phase à neutre)10 V... 600 V (phase à phase)0,1 V ± (0,5 % + 0,5 V)Mesure du courant (AC A) SET 1Plage de mesure résolution précision20 A 0,001 A (< 10 A)0,01 A (>= 10 A) ±(0,5 % + 0,1 A)200 A 0,01 A (< 100 A)0,1 A (>= 100 A) ±(0,5 % + 0,5 A)1200 A 0,1 A (< 1000 A)1 A (>= 1000 A) ±(0,5 A + 5 A)Puissance effective plage de mesure résolution précision0 ... 9,999 kW 0,001 kW ±(1 % + 0,008 kW)10... 99,99 kW 0,01 kW ±(1 % + 0,008 kW)100... 999,9 kW 0,1 kW ±(1 % + 0,8 kW)1. 9,999 MW 0,001 MW ±(1 % + 0,008 MW)Puissance apparente plage de mesure résolution précision0 ... 9,999 kVA 0,001 kVA ±(1 % + 0,008 kVA)10... 99,99 kVA 0,01 kVA ±(1 % + 0,08 kVA)100... 999,9 kVA 0,1 kVA + (1 % + 0,8 kVA)1. 9,999 MVA 0,001 MVA ±(1 % + 0,008 MVA)Puissance réactive plage de mesure résolution précision0 ... 9,999 kVAR 0,001 kVAR ±(1 % + 0,008 kVAR)10... 99,99 kVAR 0,01 kVAR ±(1 % + 0,08 kVAR)100... 999,9 kVAR 0,1 kVAR ±(1 % + 0,8 kVAR)1. 9,999 MVAR 0,001 MVAR ±(1 % + 0,008 MVAR)ENERGIE active plage de mesure résolution précision0 ... 9,999 kWh 0,001 kWh ±(2 % + 0,008 kWh)10... 99,99 kWh 0,01 kWh ±(2 % + 0,08 kWh)100... 999,9 kWh 0,01 kWh ±(2 % + 0,8 kWh)1. 9,999 MWh 0,001 MWh ±(2 % + 0,008 MWh)Plage de mesure de l'énergie apparente résolution précision0 ... 9,999 kVAh 0,001 kVAh ±(2 % + 0,008 kVAh)10... 99,99 kVAh 0,01 kVAh ±(2 % + 0,08 kVAh) 100... 999,9 kV Ah 0,01 kVAh ±(2 % + 0,8 kVAh)1. 9,999 MVAh 0,001 MVAh ±(2 % + 0,008 MVAh)Plage de mesure d'énergie clignotante résolution précision0 ... 9,999 kVARh 0,001 kVARh ±(2 % + 0,008 kVARh)10... 99,99 kVARh 0,01 kVARh ±(2 % + 0,08 kVARh)100... 999,9 kVARh 0,01 kVARh ±(2 % + 0,8 kVARh)1. 9,999 MVARh 0,001 MVARh ±(2 % + 0,008 MVARh)Facteur de puissance plage de mesure résolution précision0 ... 1 0,01 ± 0,04Angle de phase plage de mesure résolution précision-180°... 180° 0,1° + 1°Plage de mesure de fréquence résolution précision45... 65 Hz 0,1 Hz ± 0,1 HzHarmoniques de tension alternative à 50/60 Hz Plage de mesure résolution précision1. 20 ordre 0,1 V.0,1 % ± (2 % + 0,5 V) + (2 % + 10 chiffres)21. 30e ordre 0,1 V.0,1 % ± (2 % + 0,5 V) + (2 % + 20 chiffres)31 50ème ordre 0,1 V0,1 % R13non spécifié Harmonique du courant alternatif à 50/60 HzPlage de mesure résolution précision1. 20ème ordre 0,001... 1 A0,1 % ± (2 % + 0,5 A)± (2 % + 10 chiffres)21. 30e ordre 0,001... 1 A0,1 % ± (2 % + 0,5 A)± (2 % + 20 chiffres)31 50ème ordre 0,001... 1 A0,1 % non spécifiéSpécifications techniques généralesÉcran 3,7" LCD à matrice de points (320 x 240 pixels)NORME DE SÉCURITÉ IEC10CAT III 600 V.Résistance d'entrée AC V 10 MOhmFréquence de travail pinces de courant 40 Hz... 1 kHzFréquence de travail testée pinces de courant 45 Hz... 65 HzProtection contre la surcharge AC VAC A 720 V RMS1300 A avec pince ampèremétriqueMémoire de données carte SDIntervalle d'enregistrement 1 secondeFonction enregistreur de donnéesStockage en temps réel sur carte SDIntervalle de mémorisation 2 secondes... 7200 secondesSortie de données via USB ou RS-232 en fonction du câble de connexion (uniquement pour la représentation en direct sur le PC)Température de fonctionnement 0 ... +50 °CHumidité ambiante < 80 % HRAlimentation en tension 8 piles AA 1,5 V.Alimentation 9 VConsommation de courant appareil de mesure : 500 ma DCPince ampèremétrique : 34 ma DCDiamètre de câble maximal pince ampèremétrique : 50 mmDimensions de l'appareil de mesure : 225 x 125 x 64 mmPince ampèremétrique : 210 x 64 x 33 mmMâchoire de serrage : 86 mm (extérieur)Poids appareil de mesure : 948 g (avec Piles)Pince ampèremétrique : 467 g (incl Câble)

Type de produit: Testeur réseau

Affichage: LCD

Signalisation optique: oui

douille de mesure: RS232

Dim.: (L x l x H) 125 x 64 x 225 mm

: d'usine (sans certificat)

Poids: 948 g

domaine: réseau

Catégorie de mesure: CAT III 600 V

Largeur: 64 mm

Hauteur: 225 mm

Longueur: 125 mm

Profondeur: 64 mm

Type: PCE-PA 8300-1

Affichage (détails): Écran LCD

Alim.: 9 V

Documents et téléchargements

Fiche technique

Fiche technique 2813621 Testeur réseau PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 réseau

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2813621 Testeur réseau PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 réseau

Description

L'appareil de mesure de puissance PCE-PA 8300-1 se distingue par sa simplicité d'utilisation. Le compteur de puissance enregistre toutes les valeurs mesurées sur une carte SD. Le compteur de puissance PCE-PA 8300-1 peut être utilisé pour la mesure de la puissance et l'analyse du réseau. La puissance peut être mesurée à partir de l'appareil de mesure jusqu'à 9999 mW. Pour l'analyse du réseau, le wattmètre PCE-PA 8300-1 peut déterminer précisément les ondes harmoniques et les harmoniques jusqu'à 50 ème ordre.Toutes les valeurs de mesure sont affichées sur le graphique LCD. Il n'y a donc aucun problème avec le wattmètre pour représenter les distorsions du réseau. Pour une analyse précise du réseau et des performances, les données de mesure peuvent être enregistrées sur une carte mémoire SD à un intervalle de mémoire réglable librement. Cela permet des prises de vue à long terme avec l'appareil de mesure de puissance PCE-PA 8300-1.

Ce texte a été traduit par une machine.

Modèle

Mesure de tension : 10... 600 V ACMesure du courant : 20... 1200 A AC Mesure de puissance : 0 kW... 9,999 MW (VA/VAR)Analyse harmonique et harmoniqueAvec 3 x pinces de courant

Contenu de la livraison

1 x wattmètre PCE-PA 8300-13 x pinces de courant4 pinces crocodiles isolées4 câbles de mesure de sécurité6 piles AA 1,5 V1 adaptateur secteur 9 V.1x étui de transport.1 carte mémoire SD 2 Gb1x mode d'emploi
