Name: PCE Instruments PCE-830-1 Analyseur de réseau
Brand: PCE Instruments
SKU: 2452274
Availability: InStock

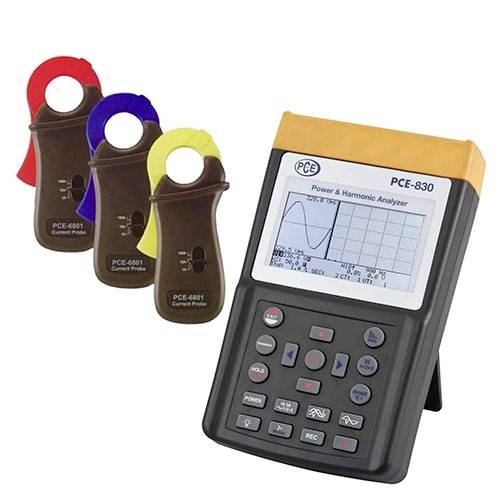

Analyseur de puissance et d'harmoniques PCE-830 avec graphique d'écran et trois sondes de courant codées par couleur.

Fiche technique (PDF)

Livraison avant le lun. 5 octobre

4 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (2 140,83 € / unité(s))

2 140,83 €

dont 0,71 € d’éco-part

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Analyseur d'interférences secteur PCE-830-1

Analyse des réseaux triphasés/4 conducteurs
Analyse des réseaux 3phases/3conducteurs
Analyse des réseaux 1phase/2conducteurs
Analyse des réseaux 1phase/3conducteurs
Mesure de la valeur effective réelle (V 123 et I 123)
MESURE DE LA PUISSANCE ACTIVE (W, KW, MW, GW)
Mesure de la puissance de coupure et de la puissance réactive (KVA, KVAR)
Facteur de puissance (PF)

Caractéristiques techniques

Watts AC ( 50 ou 60 Hz, PF 0,5 à 1) Plage de mesure Résolution Précision : 5,0 999,9 W 0,1 W ±1% ±0,8 watts 1,000 9,999 kW 0,01 kW ±1% ±8 W 10,00 99,99 kW 0,01 kW ±1% ±80 W 100,0 ... 999,9 kW 0,01 kW ±1% ±0,8 kW 1000... 9999 kW 1 kW ±1% ±8 kW Courant AC (50 ou 60 Hz, sélection de plage automatique, TRMS) Plage de mesure Résolution Précision : 0,04 A... 1 A 0.001 A ±0,5% ±0,05 A 0,4 A 10,0 A 0.01 A ±0,5% ±0,05 A 4 A ... 100,0 A 0,1 A. ±1,0% ±0,5 A Tension AC (50 ou 60 Hz, TRMS) Plage de mesure Résolution Précision : 20,0... 500,0 V 0,1 V ±0,5% ±5 chiffres (Phase contre conducteur nul) 20,0... 600.0 V 0,1 V ±0,5% ±5 dgts (Phase contre phase) Distorsion harmonique de la tension AC Plage de mesure Résolution Précision : 1. 20 te 0,1 % ±1,0 % 21. 49te 0,1 % Valeur de 4 %. ±2,0 % 50... 99te 0,1 % Valeur de 6 %. ±2,0 % Harmoniques du courant AC en % Plage de mesure Résolution Précision : 1. 20 te0,1 % Valeur de 0,2 %. ±1,0 % 11... 20 te 0,1 % Valeur de + 2 %. ±1,0 % 21. 50 te (A) 0,1 % Valeur de 5 %. ±1,0 % 21. 50 (ma) 0,1% Valeur de +/- 10%. ±1,0% 51 99te 0,1 % Valeur de + 35 %. ±1,0 %Facteur de puissance (PF) Plage de mesure Résolution Précision : 0,00 1,00 0,01 +0,04 Angle de phase (Phi) Plage de mesure Résolution Précision : -180°... 180° 0,1° ±1° Distorsion harmonique totale Plage de mesure Résolution Précision : 0,0 ... 20,0 % 0,1 % ±1 % 20,0... 100 % 0,1 % Valeur de +/- 3%. ±5 % 100... 999,9 % 0,1 % Valeur de +/- 10%. ±10% Mesure de la valeur de crête en tension/courant AC Plage de mesure Résolution Précision : 50 Hz 19 US ±5% ±30 chiffres 60 Hz 16 US ±5% ±30 chiffres Mesure de la valeur de crête en tension/courant AC Plage de mesure Résolution Précision : 1,00 99,99 kHz 0,01 ±5% ±30 chiffres Gamme de fréquences en mode automatique Plage de mesure Résolution Précision : 45... 65 Hz 0,1 Hz 0,1 Hz Mémoire de données 512 Ko (mémoire non volatile) pour des valeurs de mesure jusqu'à 52420 à 1 phase/2 conducteurs Interface USB (optiquement isolée) Logiciel et câble de données fournisAdapté à partir de Windows2000, XP, me Ecran LCD à matrice de points rétroéclairé Alimentation 8 x 1,5 V type AA (Mignon) Dimensions 257 x 155 x 57 mm Poids : 1160g Conditions ambiantes max. 85% humidité relative / -10 ... +50 °C Type de protection / norme IEC 61010, 600 V/CAT III Pince ampèremétrique PCE-6801 (100 A) Consommation de courant 55 mm de diamètre Sélection de gamme manuelle (10A, 100A, 1000A) Dimensions 244 x 97 x 46 mm Poids 600g.

Type de produit: Analyseur de réseau

: d'usine (sans certificat)

Documents et téléchargements

Fiche technique

Fiche technique 2452274 PCE Instruments PCE-830-1 Analyseur de réseau

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2452274 PCE Instruments PCE-830-1 Analyseur de réseau

Description

Analyseur de perturbations de puissance PCE-830-1 3 - compteur de puissance triphasé / appareil de mesure d'énergie et analyseur d'ondes supérieures avec mémoire de données / interface PC et logiciel l'analyseur de perturbations de puissance PCE-830 permet de mesurer des grandeurs électriques en une ou trois phases sur le réseau de courant alternatif. Non seulement les mesures « normales » telles que la tension, le courant, la fréquence, la puissance et l'énergie sont déterminées à l'aide de l'analyseur de perturbations du réseau de puissance, mais les valeurs requises par la norme EN50160 sont également affichées, telles que les harmoniques, les harmoniques intermédiaires et le déséquilibre. Les interférences dans le réseau, telles que les interruptions, les creux, les surtensions temporaires ou transitoires (à partir de la durée de 16uS), peuvent être déterminées avec leurs valeurs correspondantes. L'écran LCD à matrice de points rétroéclairé très contrastée représente jusqu'à 35 paramètres simultanément. Jusqu'à 3 pinces de courant peuvent être adaptées simultanément. En mode enregistreur de données, jusqu'à 17470 valeurs de mesure (3 phases/4 conducteurs), dans le cas le plus simple, jusqu'à 52400 valeurs de mesure (1 phase/2 conducteurs), peuvent être stockées sur 85 enregistrements. Ainsi, cet analyseur de puissance et de perturbations de réseau PCE-830 est parfaitement utilisable pour l'analyse à long terme. Les valeurs de mesure collectées dans l'appareil peuvent être transmises à un PC à votre convenance et évaluées avec le logiciel d'analyse correspondant. Tout was nécessaire pour mesurer et évaluer (logiciel et câble de données) est fourni. L'appareil de mesure de puissance est livré calibré en usine, mais peut également être étalonné en laboratoire et certifié ISO (lors de la première commande ou même lors d'un réétalonnage, par ex. une fois par an).

Ce texte a été traduit par une machine.
