Name: Theben KNX 4930215 Actionneur de commutation RME 4 I KNX
Brand: Theben
SKU: 2157426
Availability: BackOrder

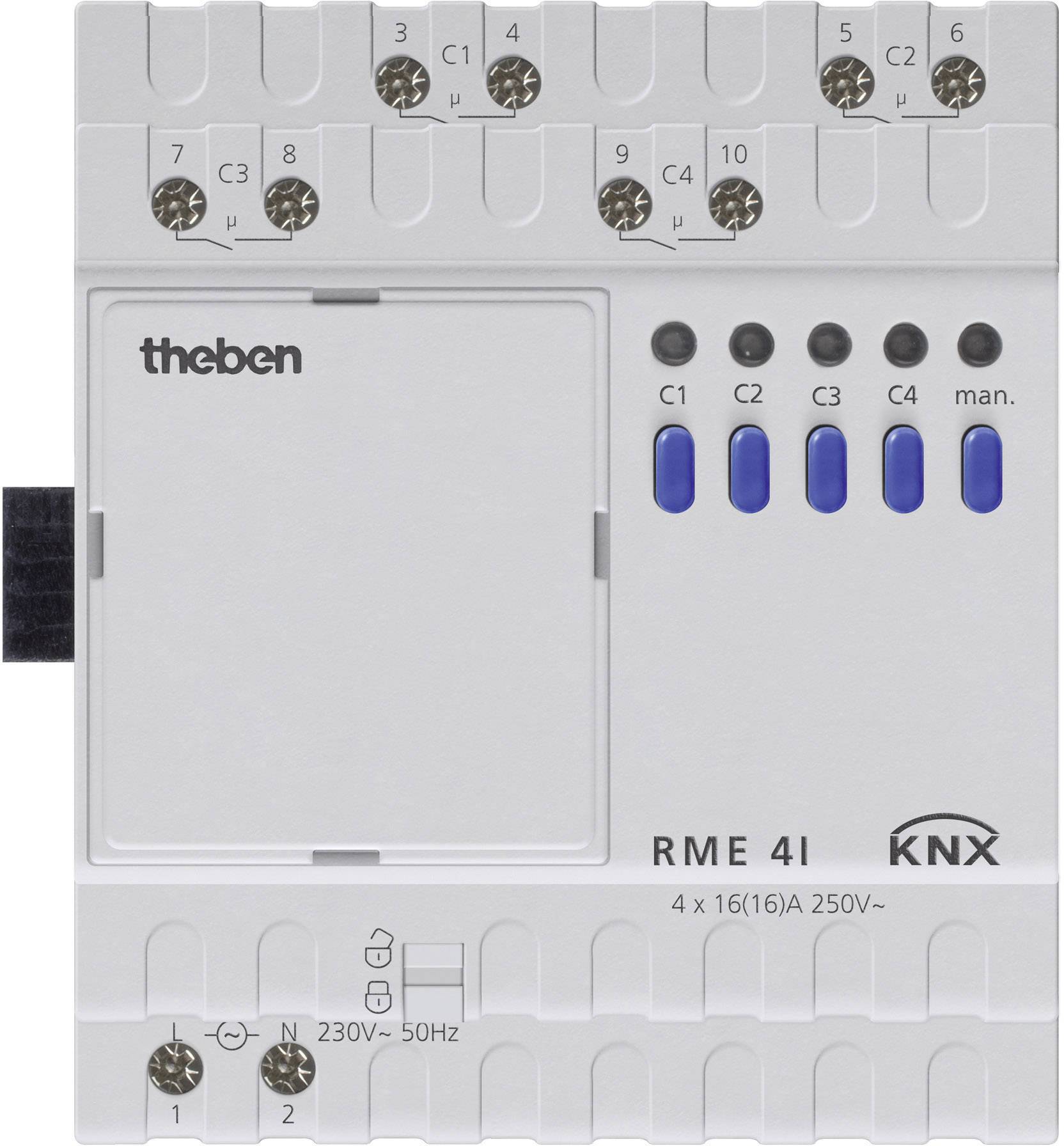

Photo d'un module de relais électrique KNX RME 4 I de Theben, doté de quatre boutons de canal étiquetés C1 à C4 et d'une commande manuelle.

Dessin technique coté d'une pièce cylindrique étagée, présentant des vues de face et de côté avec les cotes 90, 71,8, 70, 64 et 45,5 mm.

Schéma de câblage montrant un appareil doté de quatre connecteurs C1 à C4, de paires de bornes 3–4, 5–6, 7–8 et 9–10, ainsi que des connexions d'alimentation L et N.

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le lun. 30 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (164,99 € / unité(s))

164,99 €

Prix TTC

dont 0,07 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance en veille : ~0 W
puissance dissipée max. : 2,4 W
type de montage : rail DIN
largeur : 4 TE
type de raccordement : bornes à vis
max. Section de câble : solide : 0,5 mmmmm² (Ø 0,8) à 4 mmm² ; toron avec embout de câble : 0,5 mmmm² à 2,5 mm²
nombre de canaux : 4
types de contact : N/O, 16 A, 10 A
charge ohmique : 3680 W
charge capacitive : 200 μF
charge incandescente/halogène : 2600 W charge fluorescente (KVG) compensée en parallèle : 2000 W
lampes fluorescentes compactes : 16200 μF 410 W
courant d'appel : max. 1500 A / 200 μs
tension sortie : 240 V AC
sortie de commutation : commutation sans potentiel
de différents conducteurs extérieurs : possible
pour SELV : oui, si tous les canaux commutent SELV

Type de produit: Actionneur de commutation

Série: KNX

Puissance de coupure max.: 3680 W

Lieu d'utilisation: interne

: IP20

Tension de fonctionnement: 240 V/AC

: 2.4 W

Transmission des données (Smart Home): filaire

Canaux: 4

Type de montage: profilé

station de base: non requise, en option pour l'accès à distance

Échange de données: bidirectionnel (bi)

: non pertinent

: DRA (DIN-rail adaptor)

: 1.1 W

: 110-230 V

: VRAI

: FAUX

: FAUX

: VRAI

: 4

: FAUX

: IP20

: VRAI

: FAUX

: FAUX

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 2157426 Theben KNX 4930215 Actionneur de commutation RME 4 I KNX

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2157426 Theben KNX 4930215 Actionneur de commutation RME 4 I KNX

Description

Actionneur de KNX 4 module d'extension, C charge avec sorties relais pour 4 canaux de commutation, extensible avec RME 4 I jusqu'à 12 canaux, boîtier encastrable en série, largeur 4 TE, LED d'état de commutation par canal, interrupteur manuel avec affichage de statut (même sans plage), fonctions : commutation, retard de commutation, fonction d'impulsion, des raccourcis, type de contact (NC/NO) et de participer à des commandes central comme le mode marche, arrêt-off, éteignez et de la scène centrale enregistrement/récupération, fonctions de commutation : On/Off, impulsion, un/Aus-Verzogerung, escalier avec Vorwarnen conformément à la norme DIN 18015-2, combinaisons logiques : bloquer, et, partager, ou caractéristiques : comportement en cas de Busausfall ainsi qu'en cas de bus ou de retour secteur suite réglable, objet de retour pour chaque canal, des objets de manière centrale avec et sans priorité, vous pouvez récupérer et enregistrer des scènes (Objet), chaque canal reçoit une scène de l'objet

Ce texte a été traduit par une machine.
