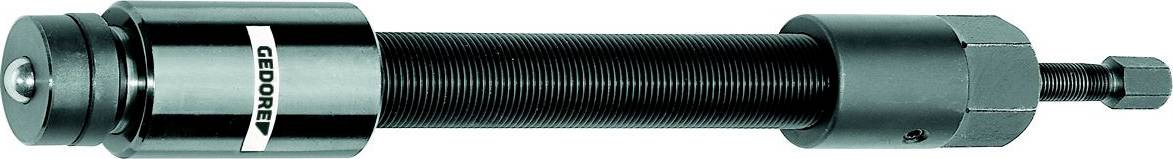

Vis de pression hydraulique Gedore 8116370
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (535,00 € / unité(s))
535,00 €
Prix TTC
dont 0,50 € d’éco-part
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de pièce de pression : pièce de pression sphérique
- Longueur de filetage utilisable : 165 mm
- Course : 12 mm
- Hauteur de tête : 125 mm
- Modèle : broche de pression hydraulique à graisse
- Largeur de clé : 17 mm ; 41 mm
- Taille du filetage de la broche : g 1"
- Charge admissible de traction/de pression
15 t
- Poids
3.38 kg
- Contenu
1 pc(s)
- Longueur max.
165 mm
- Hauteur
125 mm
- Longueur
465 mm
- UKCA
non pertinent
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2451184 Vis de pression hydraulique Gedore 8116370
Description
Pour un retrait contrôlé et sûr
Conçu pour une force de pression de 10 t, 12 t ou 15 t
La pièce de pression peut être remplacée par une pointe et prolongée si nécessaire
La petite broche de pression est fixée avec un dispositif anti-rotation pour empêcher toute dévissage involontaire
Préparation de l'utilisation :
1. Avant l'utilisation, vérifier que la broche de pression est suffisamment vissée du capuchon pour que la pièce de pression soit en position de départ dans le cylindre hydraulique
2. Dévisser le capuchon du corps de la broche. Pour ce faire, desserrez d'abord la vis sans tête
3. Visser le corps de la broche dans la traverse de l'extracteur depuis le bas jusqu'à ce que le corps de la broche dépasse d'environ 60 mm de la traverse
4. Vissez le capuchon sur le corps de la broche jusqu'à la butée puis fixez-le en tournant la vis sans tête
Utilisation et mode de fonctionnement : p. ex. HSP3
5. Mettre en place l'extracteur et préfixer le corps de la broche avec la clé SW 41
6. Visser la broche de pression SW 17 dans le capuchon. Le système hydraulique est utilisé. La course de l'unité de pression dans le cylindre hydraulique est de 12 mm max. La pièce à usiner à relâchement hydraulique peut être complètement déréglée en tournant le corps de la broche avec le capuchon SW 41
7. Après utilisation, la broche de pression SW 17 est retournée en position de sortie et la pièce de pression est insérée dans le cylindre hydraulique
Ce texte a été traduit par une machine.
Conçu pour une force de pression de 10 t, 12 t ou 15 t
La pièce de pression peut être remplacée par une pointe et prolongée si nécessaire
La petite broche de pression est fixée avec un dispositif anti-rotation pour empêcher toute dévissage involontaire
Préparation de l'utilisation :
1. Avant l'utilisation, vérifier que la broche de pression est suffisamment vissée du capuchon pour que la pièce de pression soit en position de départ dans le cylindre hydraulique
2. Dévisser le capuchon du corps de la broche. Pour ce faire, desserrez d'abord la vis sans tête
3. Visser le corps de la broche dans la traverse de l'extracteur depuis le bas jusqu'à ce que le corps de la broche dépasse d'environ 60 mm de la traverse
4. Vissez le capuchon sur le corps de la broche jusqu'à la butée puis fixez-le en tournant la vis sans tête
Utilisation et mode de fonctionnement : p. ex. HSP3
5. Mettre en place l'extracteur et préfixer le corps de la broche avec la clé SW 41
6. Visser la broche de pression SW 17 dans le capuchon. Le système hydraulique est utilisé. La course de l'unité de pression dans le cylindre hydraulique est de 12 mm max. La pièce à usiner à relâchement hydraulique peut être complètement déréglée en tournant le corps de la broche avec le capuchon SW 41
7. Après utilisation, la broche de pression SW 17 est retournée en position de sortie et la pièce de pression est insérée dans le cylindre hydraulique
Ce texte a été traduit par une machine.
