Name: Weidmüller 1873590000 Insert mâle RockStar® HDC HE 24 + PE Push-In 1 pc(s)
Brand: Weidmüller
SKU: 204479
Availability: InStock

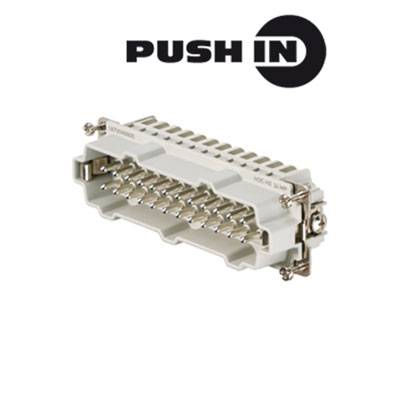

Connecteur 'PUSH IN' à contacts métalliques multiples, adapté aux applications techniques et aux connexions de câbles.

Type de produit

Insert mâle

Connexion

Push-In

Série

RockStar® HDC HE

Spécificités

avec alliage de cuivre

Nombre total de pôles

24 + PE

Fiche technique (PDF)

Livraison avant le ven. 9 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (23,33 € / unité(s))

23,33 €

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Insert mâle

HDC HE 24 MP

Nos services :

Caractéristiques techniques

Poids net: 104 g
température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
degré de pollution : 3
largeur : 34 mm
hauteur : 34,3 mm
profondeur : 111 mm
longueur culot : 111 mm
taille : 8
séries : tension
de mesure HE (DIN en 61984) : 500 V
tension de mesure selon UL/CSA : 600 V AC/DC
tension de mesure (DIN en 61984) : 6 kV
courant nominal (DIN en 61984) :
16 A classe de inflammabilité UL 94: V-0
résistance de passage: ≤ 2mΩ
matière isolante: PC renforcé de fibre de verre (UL listé et qualifié pour les chemins de fer)
groupe d'isolation: IIIa
cycles de branchement AG: ≥ 500
type de raccordement PE: Raccord à vis
section de raccordement de conducteur AWG (PE), raccordement max.: AWG 12
section de raccordement de conducteur AWG (PE), min.: 20
longueur de dénudage AWG raccord: 10 mm
.
Couple de serrage de 1,5 Nm min. Raccord PE :
1,2 Nm vis de fixation : m 4
dimensions de la lame cruciforme : taille PH1
dimensions de la lame fente (raccord PE) : SD 0,8 x 4,0
surface : argent passivé
matériau : alliage de cuivre
dimensions de la lame fente (raccord à vis) : SD 0,5 x 3.0
hauteur connecteur mâle : 34,3 mm

Type de produit: Insert mâle

Série: RockStar® HDC HE

Spécificités: avec alliage de cuivre

Connexion: Push-In

Nombre total de pôles: 24 + PE

Section du conducteur (max.): 2.5 mm²

Nombre de pôles: 24

Section du conducteur (min.): 0.5 mm²

Contenu: 1 pc(s)

Contact séquentiel (PE): oui

: 34

: 34.3 mm

: 111 mm

: 500 V

: 24

: Pin

: -40-125 °C

: V0

: 6 kV

: Other

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-1.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: VRAI

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 204479 Weidmüller 1873590000 Insert mâle RockStar® HDC HE 24 + PE Push-In 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 204479 Weidmüller 1873590000 Insert mâle RockStar® HDC HE 24 + PE Push-In 1 pc(s)

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
