Western Co. Solar Charge Controller WR 10 Régulateur de charge solaire PWM 12 V, 24 V
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (108,33 € / unité(s))
108,33 €
HT
dont 0,06 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

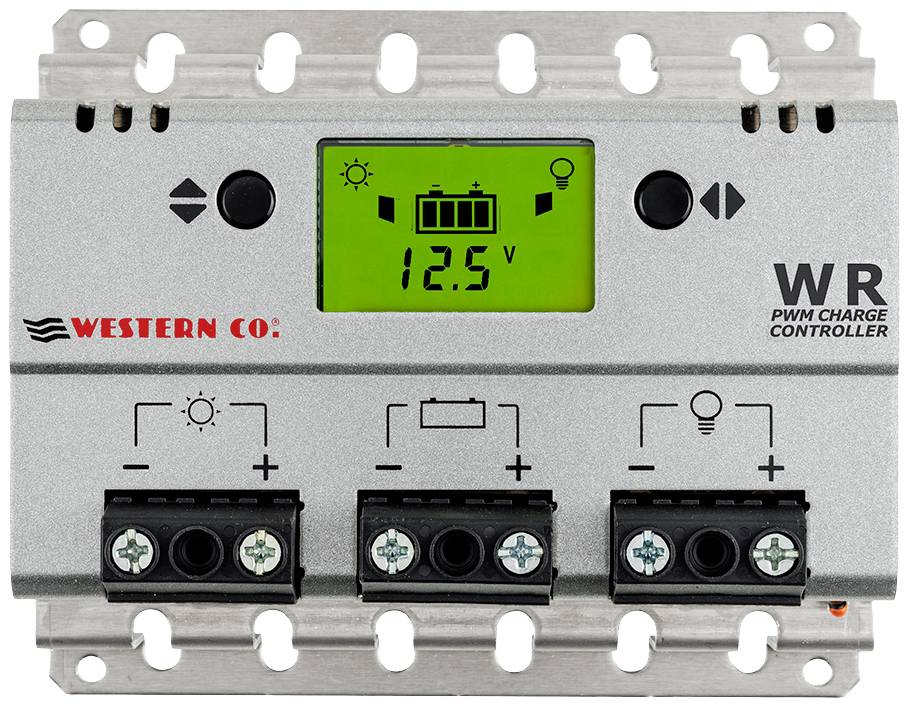

Contrôleur de charge solaire Western WR 10
- Technologie PWM
- Max PV module Power : 140/280/430W pour batterie 12V 280/560/860W pour batterie 24V
- écran graphique LCD 48 signaux interface utilisateur
Caractéristiques techniques
- Type de produit
Régulateur de charge solaire
- Tension nominale
12 V
24 V
- Gamme de température
-10 - +60 °C
- Consommation de courant propre
8 mA
- Accu adapté
plomb-gel
plomb-acide
plomb
- Type de régulation
PWM
- Dim.
(L x l x H) 119 x 143 x 45 mm
- Spécificités
Ecran LCD
- Courant du module (max.)
10 A
- Largeur
143 mm
- Hauteur
45 mm
- Longueur
119 mm
Documents et téléchargements
Fiche technique
Fiche technique 2645171 Western Co. Solar Charge Controller WR 10 Régulateur de charge solaire PWM 12 V, 24 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2645171 Western Co. Solar Charge Controller WR 10 Régulateur de charge solaire PWM 12 V, 24 V
Description
Les WR10, WR20, WR30 sont des régulateurs de charge pour modules PV pour batteries. Ils peuvent être utilisés dans les petites et grandes installations PV pour les foyers, les usines ou les télécommunications. Il existe donc trois modèles : WR10, WR20 et WR30 pour les courants de module PV de 10 A max. (WR10), 20 A (WR20) et 30 A (WR30). La charge peut être activée selon différents programmes réglables par l'utilisateur : charge toujours ACTIVÉE, charge ACTIVÉE uniquement pendant la journée, charge ACTIVÉE uniquement pendant la nuit, charge ACTIVÉE uniquement pendant la nuit et uniquement pendant une durée déterminée, de 1 à 16 heures. Les différents programmes de gestion de la charge font du WR10/20/30 une solution complète pour de nombreuses applications PV. Le WR10/20/30 détecte l'état jour/nuit en fonction de la tension du module PV.
Il n'est donc pas nécessaire de brancher d'autres capteurs sur le régulateur. La tension de charge est compensée par la température afin de recharger les batteries même dans des conditions de température (de -10 ° à +60 ° C) sans affecter la durée de vie. Il est possible de régler les programmes de charge, soit pour les piles GEL/AGM (SEAL) ou pour les piles liquides à électrolyte liquide (FLOOD).
Le circuit dispose de la protection suivante :
- Inversion de polarité de la batterie
- Courant de retour sur le panneau solaire
- Faible état de la batterie « LOW BATTERY »
- Court-circuit à la charge - surchauffe - surcharge du module PV
Ce texte a été traduit par une machine.
Il n'est donc pas nécessaire de brancher d'autres capteurs sur le régulateur. La tension de charge est compensée par la température afin de recharger les batteries même dans des conditions de température (de -10 ° à +60 ° C) sans affecter la durée de vie. Il est possible de régler les programmes de charge, soit pour les piles GEL/AGM (SEAL) ou pour les piles liquides à électrolyte liquide (FLOOD).
Le circuit dispose de la protection suivante :
- Inversion de polarité de la batterie
- Courant de retour sur le panneau solaire
- Faible état de la batterie « LOW BATTERY »
- Court-circuit à la charge - surchauffe - surcharge du module PV
Ce texte a été traduit par une machine.
Modèle
- PB-lead acid, Pb-AGM, Pb-gel batteries
- Protections : charge-disconnect basse tension, surchauffe, inversion de polarité de la batterie, protection contre la surcharge de sortie
- Tension de détection automatique 12 V/24 V
- Diode de blocage interne
- Boîtier métallique IP20
- 19 programmes tmanage the load
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
