Name: ZF Capteur à effet Hall MP101301 3.8 - 24 V/DC Plage de mesure: +60 - +245 G câble extrémités ouvertes
Brand: ZF
SKU: 276129
Availability: InStock

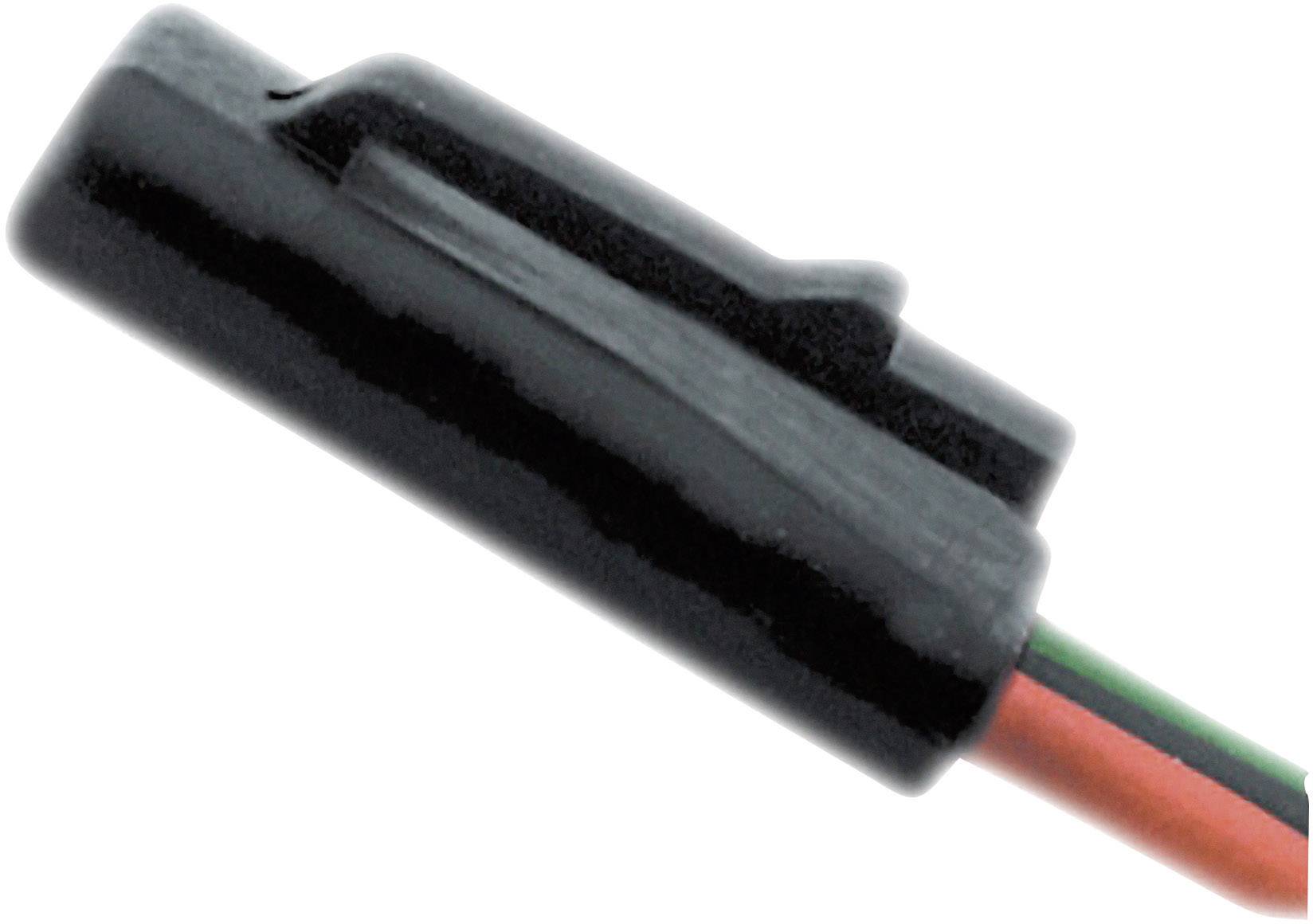

Un résisteur électrique noir avec deux fils isolés, un rouge et un vert, qui y sont attachés.

Type de produit

Capteur à effet Hall

Tension de fonctionnement min.

3.8 V/DC

Tension de fonctionnement max.

24 V/DC

Branchement

câble extrémités ouvertes

Plage de mesure

+60 - +245 G

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison le mer. 4 novembre

87 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (12,99 € / unité(s))

12,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Capteur à effet Hall 3.8 - 24 V/DC Plage de mesure: +60 - +245 G

ZF MP101301
Contenu: 1 pc(s)

Nos services :

Caractéristiques techniques

Tension de sortie: 400 mV
Signal de sortie: Collecteur ouvert
Modèle: unipolaire

Type de produit: Capteur à effet Hall

Type: MP101301

Tension de fonctionnement min.: 3.8 V/DC

Tension de fonctionnement max.: 24 V/DC

Tension de fonctionnement: 3.8 - 24 V/DC

Courant de service: 7.5 mA

Branchement: câble extrémités ouvertes

Longueur de câble: 15.00 cm

Plage de mesure (min.): +60 G

Plage de mesure (max.): +245 G

Plage de mesure: +60 - +245 G

Température min.: -40 °C

Température max.: +85 °C

Longueur: 13.97 mm

Largeur: 7.75 mm

Hauteur: 4.44 mm

Dim.: (L x l x H) 13.97 x 7.75 x 4.44 mm

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 276129 ZF Capteur à effet Hall MP101301 3.8 - 24 V/DC Plage de mesure: +60 - +245 G câble extrémités ouvertes

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 276129 ZF Capteur à effet Hall MP101301 3.8 - 24 V/DC Plage de mesure: +60 - +245 G câble extrémités ouvertes

Description

Avec fixation à mousqueton pratique. Haute fiabilité. Sortie Open Collector compatible avec les circuits logiques bipolaires et CMOS en association avec une résistance Pull-up correspondante. Commutateur unipolaire : la sortie bascule en mode Low (Off) si le champ magnétique au niveau du capteur dépasse le seuil d'enclenchement et bascule en mode High (On) si le champ magnétique au niveau du capteur est inférieur au seuil de coupure.
Application : détermination de la vitesse de rotation, verrouillage de porte, mesure de débit.

Avertissement

Le capteur requiert, entre la sortie (vert) et Vcc (rouge), une résistance Pull-up externe dont la valeur de résistance dépend de la tension d'alimentation.
