ZF MP100701 Module contact Reed - Conrad Electronic France | Conrad Electronic » All parts of success

La plateforme dédiée à tous vos besoins techniques
Livraison en 24h
Large gamme de services et de références
Retours simples et garantis

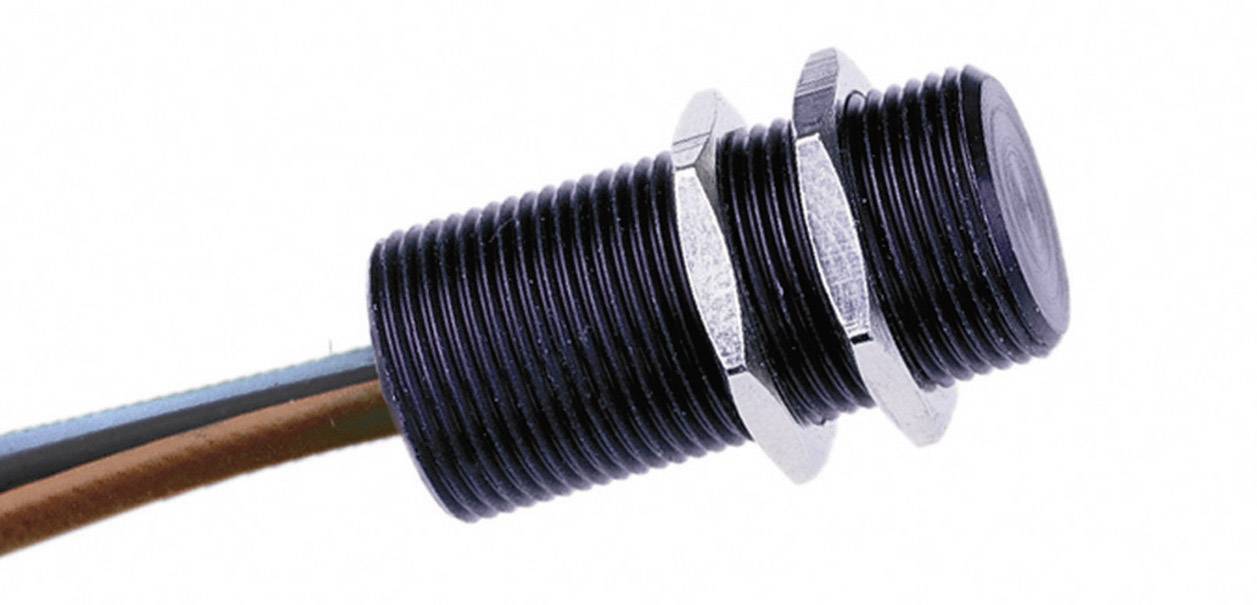

Un capteur de proximité cylindrique fileté avec connexion de câble est visible. Ce capteur est fréquemment utilisé dans les technologies d'automatisation.

Un capteur de proximité cylindrique fileté avec connexion de câble est visible. Ce capteur est fréquemment utilisé dans les technologies d'automatisation.

Type de produit

Module contact Reed

Connexion

fil, extrémités libres

Longueur

25.4 mm

Diamètre

11.906 mm

Type

MP100701

Livraison le ven. 23 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (29,16 € / unité(s))

29,16 €

HT

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Capteur de proximité magnétique

ZF MP100701
Contenu: 1 pc(s)

Nos services :

Caractéristiques techniques

Tension de service: 3,8 - 24 V/DC
Signal de sortie: Collecteur ouvert
Tension de sortie: 400 mV

Type de produit: Module contact Reed

Type: MP100701

Connexion: fil, extrémités libres

Taille du filetage: 15/32"

Longueur de câble: 1.00 m

Matériau du boîtier: aluminium

Propriété du matériau: anodisé

Température max.: +150 °C

Température min.: -40 °C

Longueur: 25.4 mm

Diamètre: 11.906 mm

Dim.: (Ø x L) 11.906 mm x 25.4 mm

Conforme à la norme RoHS: oui

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 276115 ZF MP100701 Module contact Reed

Description

Signal de sortie stable sur toute la gamme de température. Utilisable avec une tension d'alimentation non régulée. Boîtier en aluminium anodisé. Activation par pôle sud magnétique. Sortie Open Collector compatible avec les circuits logiques bipolaires et CMOS en association avec une résistance Pull-up correspondante : la sortie bascule en mode Low (Off) si le champ magnétique au niveau du capteur dépasse le seuil d'enclenchement et bascule en mode High (On) si le champ magnétique au niveau du capteur est inférieur au seuil de coupure.
Applications : interrupteurs de fin de course, systèmes de sécurité pour la maison, positions de porte.

Avertissement

Le capteur requiert, entre la sortie (noir) et Vcc (marron), une résistance Pull-up externe dont la valeur de résistance dépend de la tension d'alimentation.

Vous pouvez trouver des articles adaptés à ce produit ici

Tarauds Kits & cartes microcontrôleurs (MCU)Relais pour C.I., Relais enfichables Boîtiers universels Boutons-poussoir à accrochage / à rappel Relais électriques industriels Gaines thermorétractables Platines d'essais LEDs standard Aimants permanents Condensateurs électrolytiques

Description

Signal de sortie stable sur toute la gamme de température. Utilisable avec une tension d'alimentation non régulée. Boîtier en aluminium anodisé. Activation par pôle sud magnétique. Sortie Open Collector compatible avec les circuits logiques bipolaires et CMOS en association avec une résistance Pull-up correspondante : la sortie bascule en mode Low (Off) si le champ magnétique au niveau du capteur dépasse le seuil d'enclenchement et bascule en mode High (On) si le champ magnétique au niveau du capteur est inférieur au seuil de coupure.
Applications : interrupteurs de fin de course, systèmes de sécurité pour la maison, positions de porte.

Avertissement

Le capteur requiert, entre la sortie (noir) et Vcc (marron), une résistance Pull-up externe dont la valeur de résistance dépend de la tension d'alimentation.
