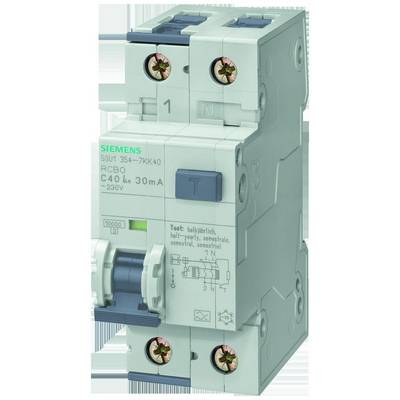

Photo non contractuelle
Photo non contractuelle
Siemens 5SU13547LB13 Interrupteur différentiel/Disjoncteur de protection 13 A
Ref. fabricant :
Code produit :
Type de produit
Interrupteur différentiel/Disjoncteur de protection
Nombre de pôles
2
Fusion
C
Courant nominal - arrondi
13 A
Capacité de coupure
10 kA
Fiche technique (PDF)
Caractéristiques techniques
- Nombre d'unités de division : 2
- Nombre de cycles d'essai / pour les tests environnementaux : 28
- Couple de serrage / pour raccordement à vis / minimum : 2,5 Nm
- Couple de serrage / pour raccordement à vis / maximum : 3 Nm
- Type de base : 5SU1
- Position de montage: indifférente
- Profondeur de montage : 70 mm
- Durée de vie mécanique (cycles de commutation) / typique : 10000
- Nombre de pôles / remarque : 1P+N
- Nombre de pôles / avec protection : 1
- Emplacement / du câble d'alimentation : au choix, en haut ou en bas
- EQUIPEMENT du produit / protection contre les contacts : oui
- Propriété du produit / sans halogène : oui
- Propriété du produit / plombable : oui
- Propriété du produit / sans silicone : oui
- Fonction du produit / conducteur neutre : oui
- Pouvoir de coupure (ICU+) : 25 kA
- Pouvoir de coupure courant / selon en 60898 : 10 kA
- Pouvoir de coupure courant / selon IEC 60947-2: 20 kA
- Indice de protection IP : IP20, en cas d'installation de distribution, avec conducteurs raccordés
- Température ambiante / pendant le fonctionnement / minimale : -25 °C.
- Température ambiante / pendant le fonctionnement / maximum : +55 °C.
- Puissance dissipée / à la valeur assignée courant / à AC / en mode de fonctionnement chaud / par pôle : 2,2 W
- Puissance dissipée / max. : 4,4 W.
- Degré de pollution : 2
- Fréquence de tension d'alimentation : 50 Hz
- Fréquence de fonctionnement / remarque : 50/60 Hz
- Catégorie de surtension III
- Caractéristique de coupure : temporisé à court terme G, super résistant K
- Courant d'erreur de déclenchement : 30 ma
- Convient pour l'intégration / l'installation encastré : oui
- Tension d'isolement : 264 V
- Fonction de protection / déclenchement incorrect : oui
- Tension d'alimentation / pour le dispositif d'essai / minimale : 195 V.
- Section de conducteur connectable / simple fil : 0,75 mm² - 35 mm²
- Section de conducteur connectable / fils fins / avec finition de fil : 0,75 mm² - 25 mm²
- Section de conducteur connectable / plusieurs fils : 0,75 mm² - 35 mm²
- Modèle
Temporisé à court terme G, ultra-résistant K
- UNOM
230/240 V/AC
- Type de produit
Interrupteur différentiel/Disjoncteur de protection
- Nombre de pôles
2
- Classe de fonctionnement
3
- Fusion
C
- Conforme à la norme RoHS
oui
- Dim.
(l x H x P) 36 x 90 x 77 mm
- Contenu
1 pc(s)
- Courant nominal
13 A
- Courant nominal - arrondi
13 A
- Capacité de coupure
10 kA
- Largeur
36 mm
- Hauteur
90 mm
- Profondeur
77 mm
AC
70 mm
13 A
230 V
C
264 V
0.03 A
A
3 kA
3
2
2
2
IP20
1
VRAI
20 kA
VRAI
2
VRAI
4
10
Short-time delayed
10
Documents et téléchargements
Fiche technique
Fiche technique 2262668 Siemens 5SU13547LB13 Interrupteur différentiel/Disjoncteur de protection 13 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2262668 Siemens 5SU13547LB13 Interrupteur différentiel/Disjoncteur de protection 13 A
Description
Interrupteur FI/LS, 10 kA, 1P+N, type A, temporisé à court terme G, Ultra-résistant K 30 ma, C-Char, in : 13 A, un AC : 230 V FI/LS pour une protection combinée contre les courts-circuits et les contacts. Les commutateurs FI/LS brevetés de Siemens - en tant que composant important des appareils de protection SENTRON pour l'installation électrique, permettent une protection combinée des personnes, des incendies et des câbles dans un seul appareil. Outre la détection des courants de défaut, ils offrent également une protection fiable contre les courts-circuits et les surcharges grâce au dispositif de protection contre les surintensités intégré. Les commutateurs Siemens FI/LS comme combinaison de disjoncteurs à courant différentiel et de protection de ligne se distinguent principalement par : 1. Sécurité de fonctionnement accrue et disponibilité des installations grâce à la coupure séparée du circuit concerné. 2. Qu'il s'agisse de courants résiduels sinusoïdaux en courant alternatif ou de courants résiduels lisses en courant continu, Siemens propose le type de disjoncteur adapté ainsi que des modèles spéciaux pour toutes les exigences. 3. Une sécurité accrue lors de l'installation grâce à la protection contre les contacts de série. 4. Desserrage sans outil du rail DIN ou de la barre omnibus grâce à une commande manuelle à coulisse pratique. 5. Affichage clair de la position de commutation. 6. Le code DataMatrix situé à l'avant de l'appareil fournit rapidement et facilement toutes les informations autour du commutateur FI/LS. 7. Soyez protégé conformément aux normes : les interrupteurs FI/LS sont conformes aux dispositions de la norme DIN VDE. 8. Une technique optimale pour votre sécurité, proposée uniquement par Siemens.
