ABB 2CDL210010R1660 Rail de phase PS1/60/16 A 1 ph, 60 broches, 16 mm2 Rail de phase 16 mm² 80 A 690 V 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Rail de phase
Tension nominale
690 V
Section
16 mm²
Courant nominal
80 A
Courant nominal - arrondi
80 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
27,49 €
3
4% = 1,20 €
26,29 €
5
6% = 1,67 €
25,82 €
10
7% = 1,99 €
25,50 €
25
9% = 2,35 €
25,14 €
50
10% = 2,75 €
24,74 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (27,49 € / unité(s))
29,16 €
-6 %
27,49 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre d'unités de division : -
- Résistance au courant de courte durée Icw : 25
- Tension nominale : -
- Adapté pour le nombre d'appareils : 60
- Adapté pour les appareils avec interrupteur auxiliaire : non
- Adapté pour les appareils avec conducteur N : non
- Isolé : oui
- Max. Tension de fonctionnement nominale Ue : 690
- Section : 16
- Cote de division : 17.5
- Courant de court-circuit IQ : -
- Courant continu Iu : 80
- Type de connecteur électrique : broche
- Nombre de pôles : 60
- Longueur : 1050
- Nombre de phases : 1
- Tension nominale
690 V
- Type de produit
Rail de phase
- Section
16 mm²
- Courant nominal
80 A
- Courant nominal - arrondi
80 A
- Contenu
1 pc(s)
- Longueur
1050 mm
Documents et téléchargements
Fiche technique
Fiche technique 2326028 ABB 2CDL210010R1660 Rail de phase PS1/60/16 A 1 ph, 60 broches, 16 mm2 Rail de phase 16 mm² 80 A 690 V 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2326028 ABB 2CDL210010R1660 Rail de phase PS1/60/16 A 1 ph, 60 broches, 16 mm2 Rail de phase 16 mm² 80 A 690 V 1 pc(s)
Description

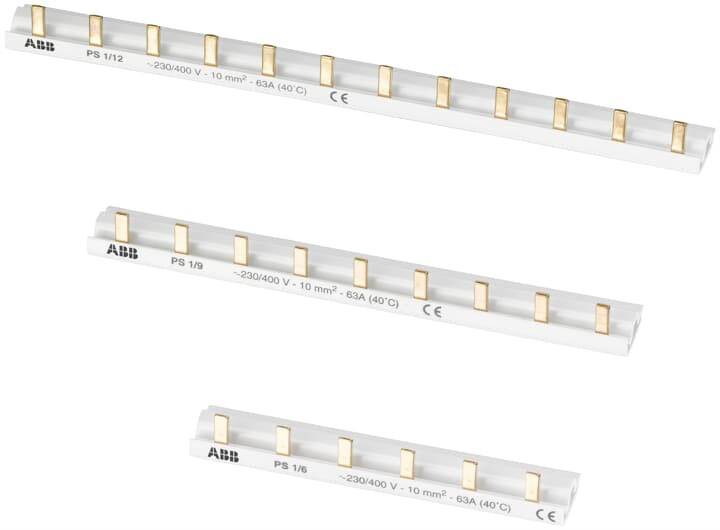

Les rails de phase ABB permettent le câblage croisé sûr et économique des distributeurs automatiques, des dispositifs de protection contre les courants de défaut et d'autres appareils d'installation modulaires. Pour une sélection correcte du rail de phase, il convient de respecter le type de borne (borne double ou borne à cage), le nombre de pôles des appareils (1, 2, 3, 4, 1+N ou 3+N), Type d'appareil (machines à fusibles, dispositifs de protection contre les courants de défaut ou appareils d'installation modulaires), combinaisons des différents types d'appareils, utilisation de distributeurs automatiques de secours avec interrupteurs auxiliaires montés à droite et en bas, section de connexion de rail de phase (capacité de charge du courant), nombre de modules (sélection de rails de phase standard ou de rails de phase courts)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
