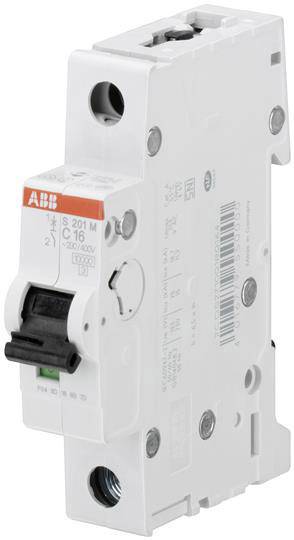

ABB 2CDS271001R0165 S201M-B16 Disjoncteur 1 pôle 16 A
EAN :
Ref. fabricant :
Code produit :
Type de produit
Disjoncteur
Nombre de pôles
1
Fusion
B
Courant nominal - arrondi
16 A
U<sub>NOM</sub>
230 V
Fiche technique (PDF)
Points forts et détails
Disjoncteur ABB S201M-B16
- Nombre de pôles 1
- Caractéristique de déclenchement B
- Courant nominal (in) 16 A.
- Tension de fonctionnement nominale conforme à IEC 60898-1 230 / 400 V AC ; conforme à IEC 60947-2 230 V AC
Caractéristiques techniques
- UNOM
230 V
- Type de produit
Disjoncteur
- Nombre de pôles
1
- Fusion
B
- Courant nominal - arrondi
16 A
- Courant nominal
16 A
- Couleur
blanc
- Dim.
(l x H x P) 17.5 x 88 x 69 mm
- Contenu
1 pc(s)
- Alim.
230 à 400 V
- Classe d'isolation
II
- Largeur
17.5 mm
- Hauteur
88 mm
- Profondeur
69 mm
- Poids
0
AC/DC
69 mm
16 A
230 V
50-60 MHz
B
440 V
3
3
3
1
FAUX
2.5 W
IP20
1
FAUX
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FAUX
VRAI
1
10 kA
10 kA
15 kA
15 kA
4
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 1826880 ABB 2CDS271001R0165 S201M-B16 Disjoncteur 1 pôle 16 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1826880 ABB 2CDS271001R0165 S201M-B16 Disjoncteur 1 pôle 16 A
Description
Disjoncteur S201M-B16
Les petits disjoncteurs System PRO M compact S200M sont limitants au courant. Vous disposez de deux mécanismes de déclenchement différents, le mécanisme de déclenchement thermique retardé pour la protection contre les surcharges et le mécanisme de déclenchement électromécanique pour la protection contre les courts-circuits. Ils sont disponibles avec différentes propriétés (B, C, D, K, Z), configurations (1P, 1P + N, 2P, 3P, 3P + N, 4P), pouvoir de coupure (jusqu'à 10 kA à 230/400 V AC) et courants nominaux (jusqu'à 63 A). Tous les disjoncteurs de la famille de produits S200M sont conformes aux normes IEC / en 60898-1 et IEC / en 609 47-2, qui permettent une utilisation dans des applications privées, commerciales et industrielles. Le contact auxiliaire monté au sol peut être monté sur le S200M pour économiser 50% d'espace.
Ce texte a été traduit par une machine.
Les petits disjoncteurs System PRO M compact S200M sont limitants au courant. Vous disposez de deux mécanismes de déclenchement différents, le mécanisme de déclenchement thermique retardé pour la protection contre les surcharges et le mécanisme de déclenchement électromécanique pour la protection contre les courts-circuits. Ils sont disponibles avec différentes propriétés (B, C, D, K, Z), configurations (1P, 1P + N, 2P, 3P, 3P + N, 4P), pouvoir de coupure (jusqu'à 10 kA à 230/400 V AC) et courants nominaux (jusqu'à 63 A). Tous les disjoncteurs de la famille de produits S200M sont conformes aux normes IEC / en 60898-1 et IEC / en 609 47-2, qui permettent une utilisation dans des applications privées, commerciales et industrielles. Le contact auxiliaire monté au sol peut être monté sur le S200M pour économiser 50% d'espace.
