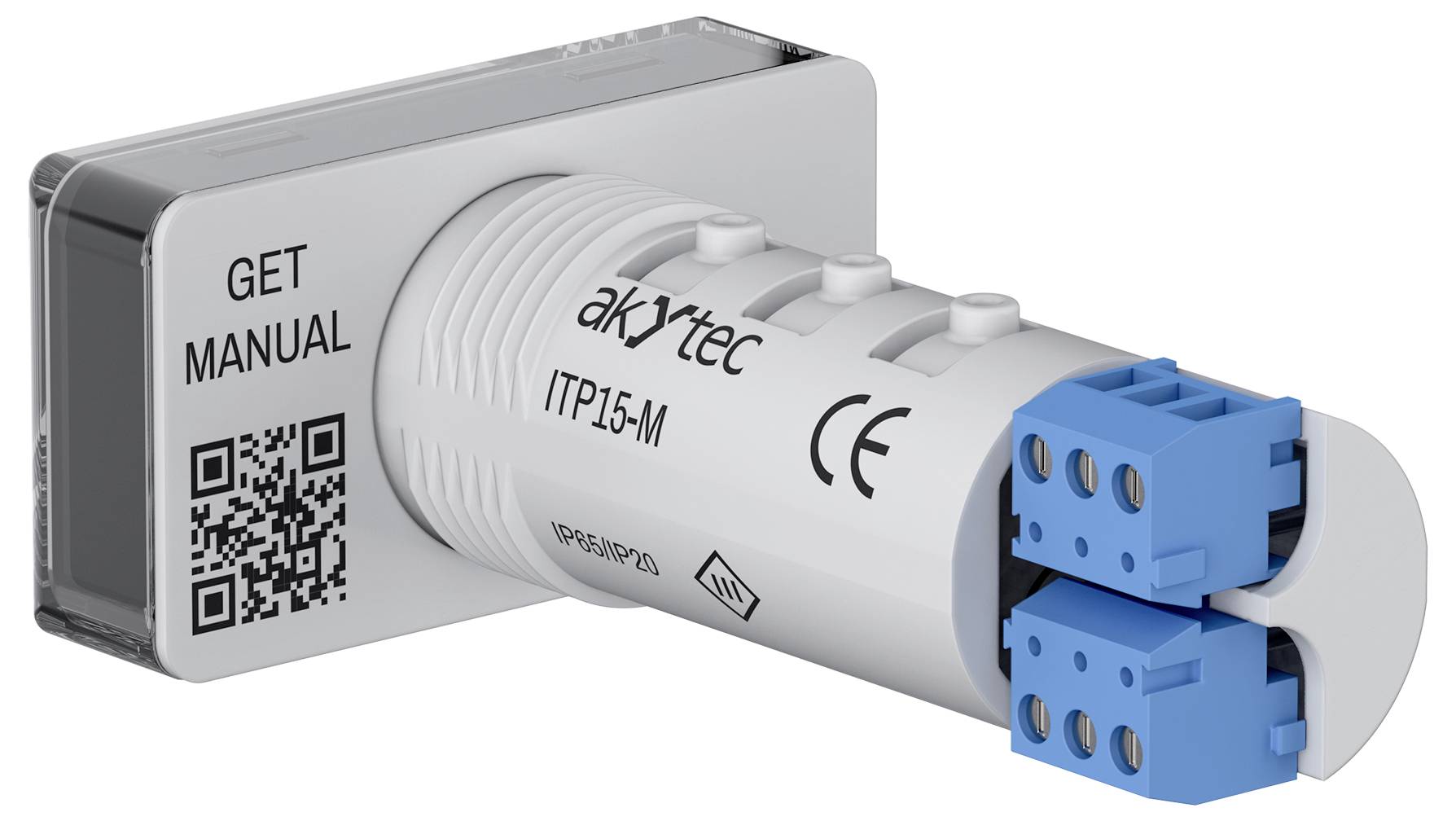

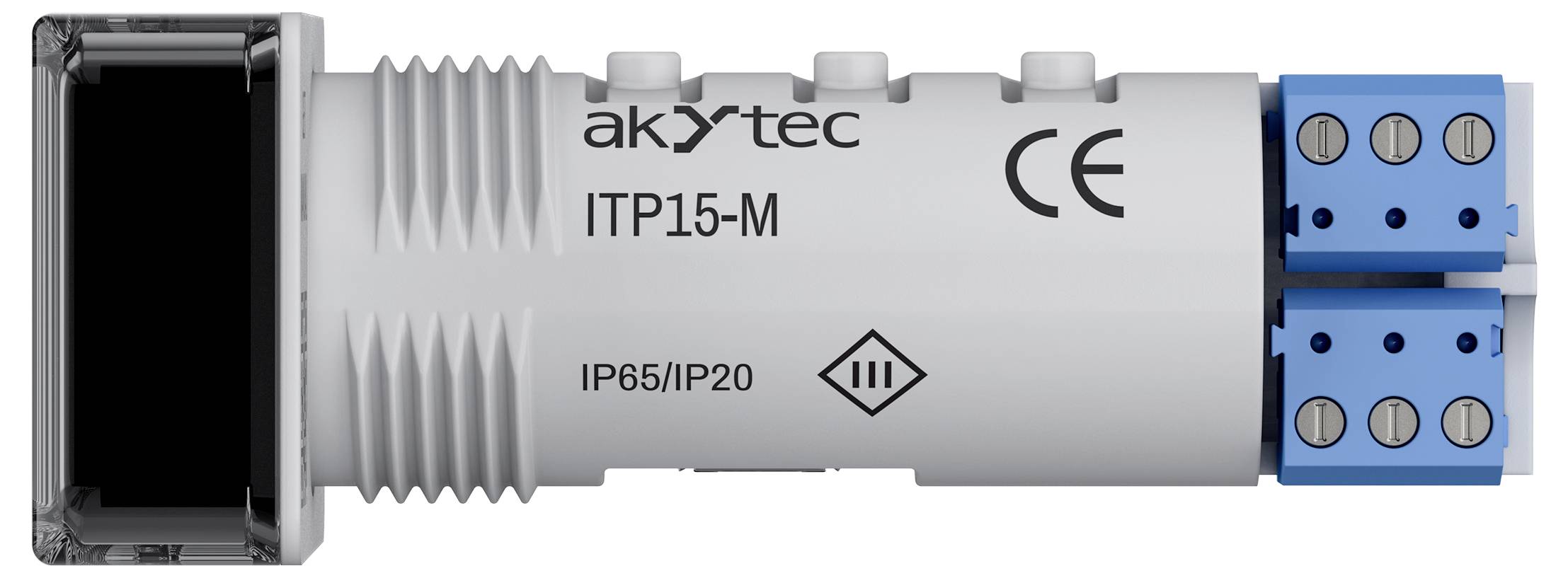

akYtec ITP15-M 149586 Unité d'affichage 24 V/DC
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
99,99 €
3
3% = 2,76 €
97,23 €
5
4% = 3,88 €
96,11 €
10
5% = 4,61 €
95,38 €
25
5% = 5,45 €
94,54 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (99,99 € / unité(s))
99,99 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

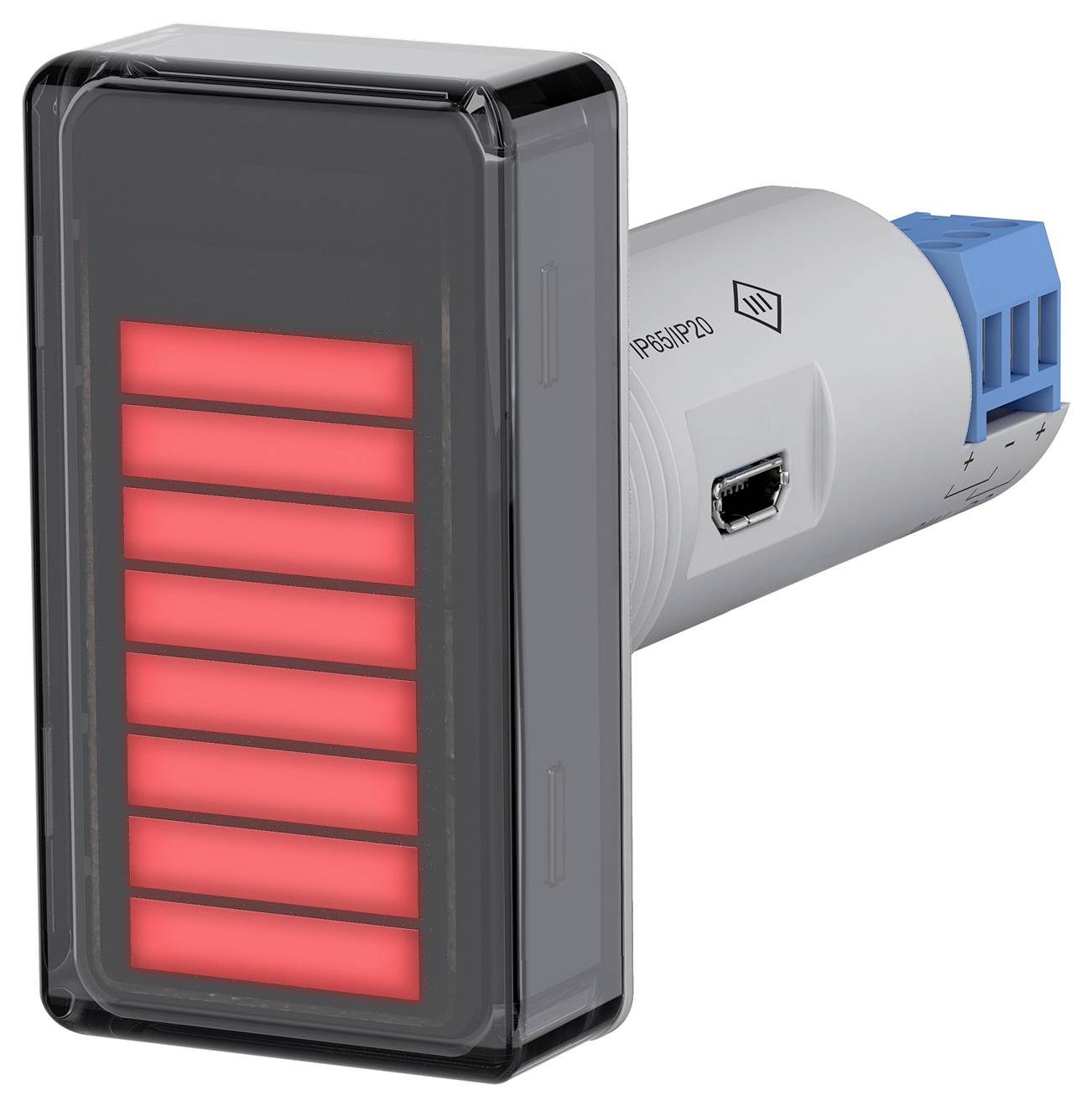

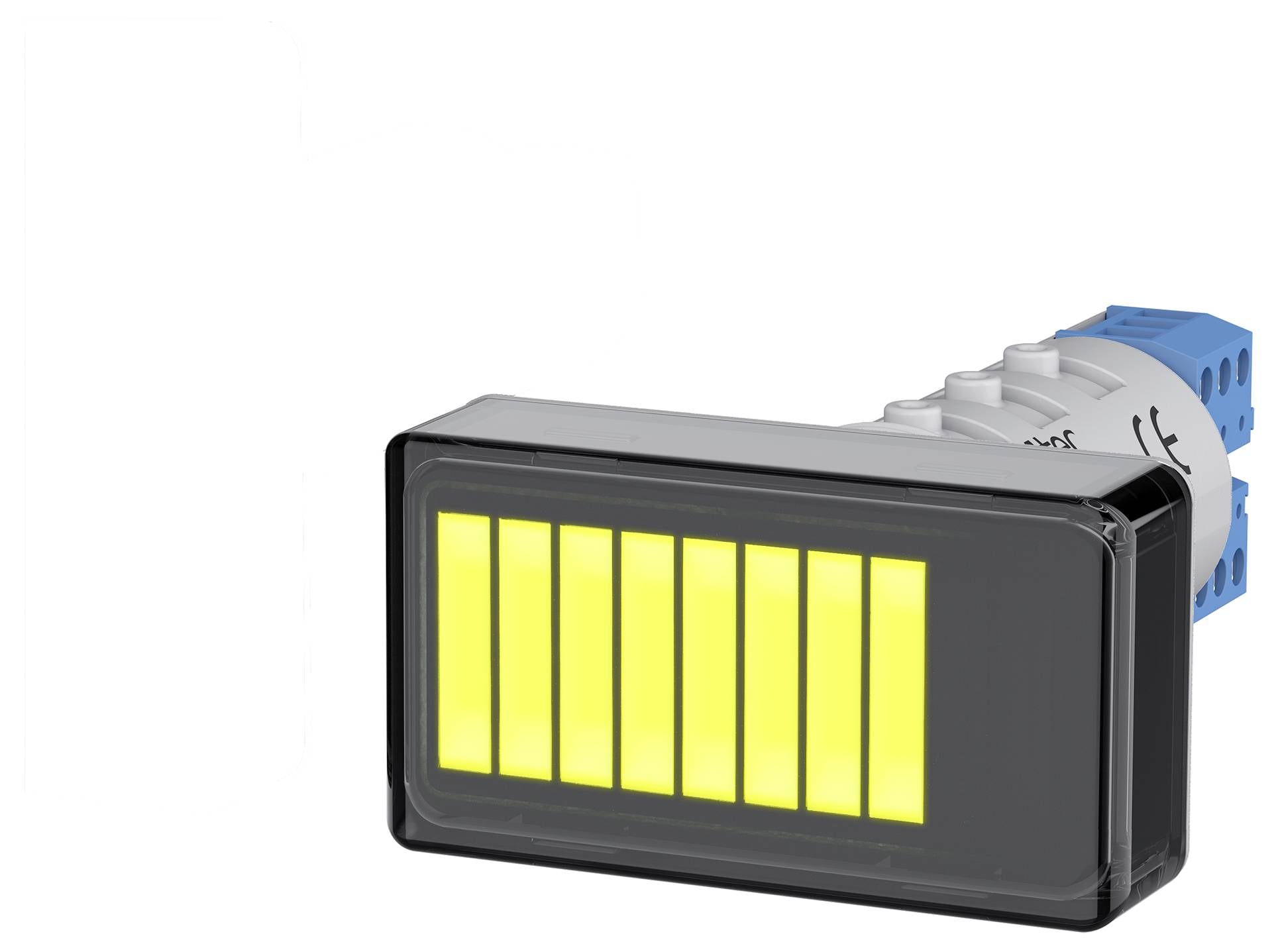

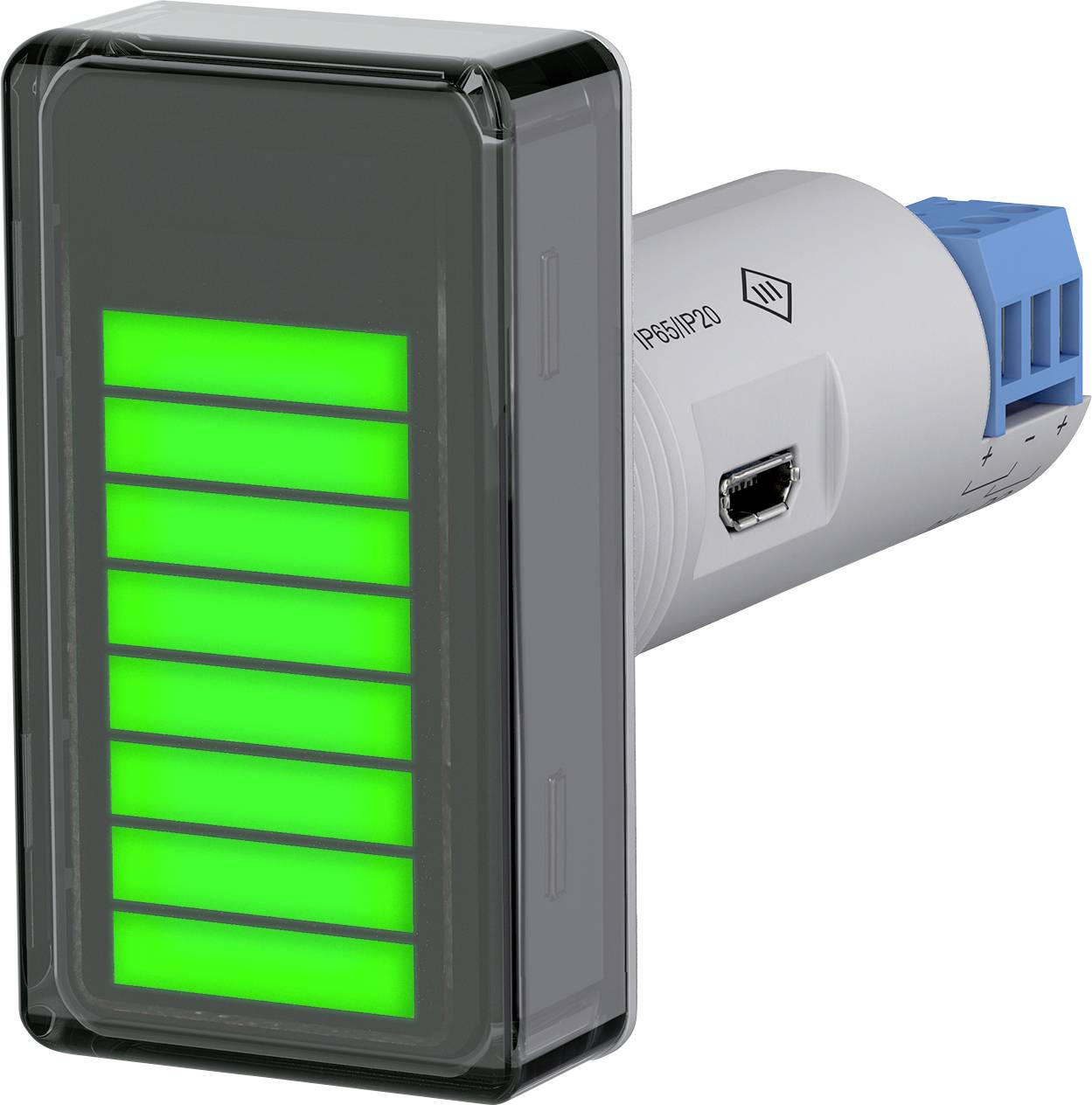

ITP15-M, affichage à bargraphe LED
- Affichage à sept segments à trois couleurs (vert/rouge/jaune)
- Entrée analogique configurable (0–5 mA, 0(4)–20 mA, 0(2)–10 V), signaux RTD et thermoéléments
- Programmation via micro-USB
- Commande MARCHE/ARRÊT : contient une sortie NPN pour la commande de fonction MARCHE/ARRÊT
- Mode de fonctionnement : affichage continu de la valeur mesurée / affichage tricolore basé sur des valeurs seuils
- Conception standardisée, s'adapte dans un alésage standard de 22,5 mm pour les luminaires de signalisation
- Filtre numérique
- Plage d'affichage : -999 … +999
- Position décimale réglable
Caractéristiques techniques
- Min. Tension de fonctionnement : 10 V/c.c.
- Max. Tension de fonctionnement : 30 V/c.c.
- Tension de fonctionnement nominale : 24 V/c.c.
- ALIMENTATION ÉLECTRIQUE : 10…30 V C.C. (24 V)
- Puissance absorbée : max. 1 W
- Nombre d'entrées analogiques : 1
- Signal d’entrée : courant : 0…5 mA, 0(4)…20 mA Tension : 0(2)…10 V.
- RTD: 50/100/1000 Ω Cu, Pt, Ni, M, P
- THERMOCOUPLES: B, J, K, N, R
- Affichage : affichage à 10 segments (échelle 0…100 %)
- Précision maximale à l'échelle complète: RTD, signaux de tension/courant: ±0,25 %, thermocouples, pyromètres: ±0,5 %
- Nombre de sorties numériques : 1
- Type : transistor NPN, 200 mA, 42 V c.c.
- Interface de configuration : USB 2.0 (Micro-USB)
- Protocole : Modbus TCP
- Température ambiante : -40…+60 °C
- Température de stockage : -40...+60 °C
- Humidité relative : jusqu'à 95 %, sans condensation
- Indice de protection : IP65
- Dimensions : 26×48×65 mm
- Poids : environ 150 g
- Type de produit : Appareil de mesure numérique sur rail DIN
- Type de produit
Unité d'affichage
- Nombre d’entrées analogiques max.
1
- Protocoles supportés
Modbus TCP
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
24 V/DC
IP65
- Type
ITP15-M
- Référence fabricant
149586
- Température ambiante max.
-40 °C
- Température ambiante min.
+60 °C
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553202 akYtec ITP15-M 149586 Unité d'affichage 24 V/DC
Description
La famille SIMATIC S7-200 dispose d'une gamme complète de modules pour les applications les plus diverses. Avec les nouveaux types de CPU et les modules d'extension disponibles, il permet des concepts d'automatisation intégrés de 10 à 248 entrées/sorties. Les produits de la famille S7-200, parfaitement adaptés les uns aux autres, facilitent également les modifications et les extensions futures de la solution d'automatisation.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Contenu de la livraison
- ITP15-M
- Mode d'emploi
- Joint
- Ecrou de fixation
