akYtec PR205.24.5.2 156317 API - Relais de commande 24 V/DC
Ref. fabricant :
Code produit :
1 pièce(s)
Vos besoins vont au-delà ?
Vente et expédition :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
295,83 €
3
2% = 7,21 €
288,62 €
5
3% = 10,09 €
285,74 €
10
4% = 12,00 €
283,83 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (295,83 € / unité(s))
€
Plus que 1 pièce(s) en stock !
Points forts et détails

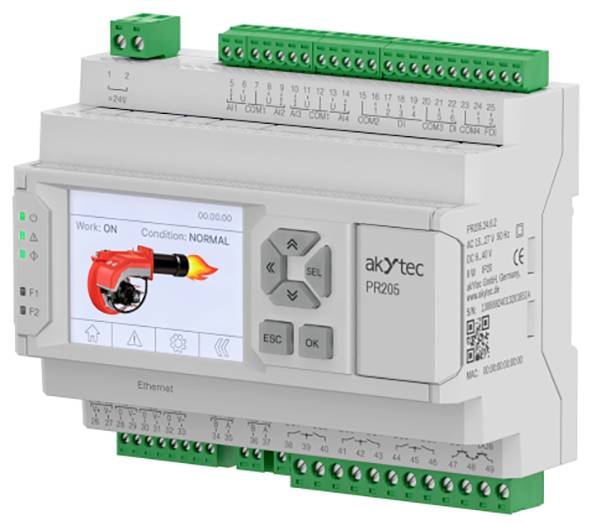

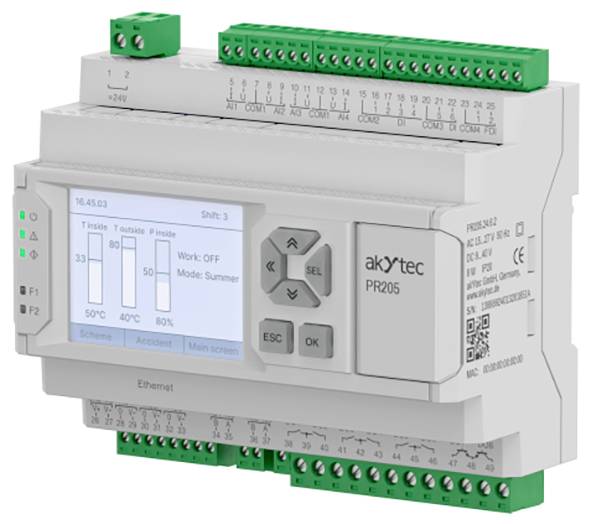

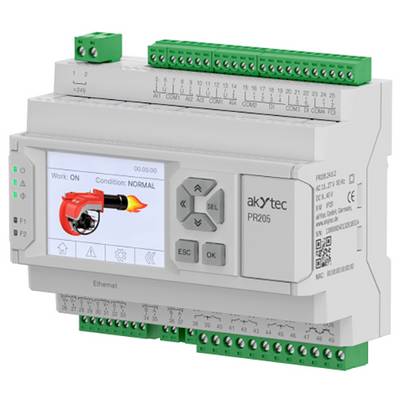

PR205.24.5.2, relais programmable
- HMI : écran graphique et touches.
- Écran couleur graphique (diagonale de 2,4 pouces, résolution 320 x 240 pixels)
- Six touches mécaniques, personnalisables par l'utilisateur
- Cinq LED : trois LED de service et deux LED utilisateur
- Combinaison optimale d'entrées et de sorties
- 4 entrées analogiques : PT1000, NTC/PTC, 4...20 mA/0...10 V, mode discret
- 3 sorties analogiques universelles : 4...20 mA/0...10 V.
- 6 entrées numériques (alimentation 24 V)
- 2 entrées numériques rapides jusqu'à 100 kHz
- 8 sorties numériques (relais E/M et touches de transistor)
- Fonctions de communication
- Interface Ethernet, mode Master/esclave, Modbus TCP :
- Accès direct au service cloud akYtec
- Connexion PC à la configuration et à l'enregistrement du programme
- Configuration dans akYtec ToolPro
- Visualisation des processus avec panneaux de commande et SCADA
- Extension E/S avec modules akYtec MX210
- Jusqu'à 2 interfaces RS-485, mode Master/esclave, Modbus RTU/ASCII :
- Intégration aux systèmes SCADA
- Visualisation de processus avec panneau de commande
- Extension des entrées/sorties avec les modules akYtec MX110
- Contrôle des appareils externes : convertisseurs de fréquence, capteurs, etc
- Connexion PC pour la configuration et l'enregistrement du programme
- Boîtier modulaire compact avec une largeur de 7 modules
- Blocs de bornes amovibles pour une installation facile
- Changement rapide de la batterie
- Fonctionnement
- 2 Modifications d'alimentation : ~/=24 V
- Extension des canaux d'entrée/sortie par des modules PRM
- Fonctionnement dans des locaux non chauffés : -20…+55 °C
- Configuration et enregistrement de programme via USB, Ethernet
Caractéristiques techniques
- Min. Tension de fonctionnement : 20 V c.c.
- Max. Tension de fonctionnement : 36 V c.c.
- Tension de fonctionnement : 24 V DC
- Annonce : Oui
- Type de produit : commande API
- Nombre de sorties relais (max.) : 6
- Hauteur : 58 mm
- Longueur 123 mm
- Largeur : 108 mm
- Indice de protection IP20
- Numéro de pièce du fabricant: 156317
- Dimensions : 123 x 108 x 58 mm (L x l x h)
- Horloge en temps réel : Oui
- Interfaces : 1 x Ethernet, 2 x RS485
- Nombre d'entrées numériques (max.): 6
- Nombre d'entrées numériques rapides (max.): 2
- Nombre d'entrées analogiques (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm, etc.): 4
- Nombre de sorties analogiques (max.) (4...20 mA/0...10 V) : 3
- Protocoles pris en charge: Modbus TCP / RTU / ASCII (Master / esclave)
- Horloge : horloge en temps réel
- Mémoire du programme: ROME 224 kB / Retain 60 kB
- Type de modèle: PR205.24.5.2
- Nombre de sorties de transistor (max.) : 2
- Nombre de modules d'extension : 2
- Type de raccordement (détails) : rail DIN (armoire de commande / boîte de distribution)
- Température ambiante max. : +55 °C
- Min. Température ambiante : -20 °C
- Type de produit
API - Relais de commande
- Nombre d’entrées analogiques max.
4
- Nombre de sorties analogiques max.
3
- Nombre d’entrées numériques max.
6
- Nombre de sorties relais max.
6
- Protocoles supportés
Modbus TCP / RTU / ASCII (Master / esclave)
- Tension de fonctionnement min.
20 V/DC
- Tension de fonctionnement
20 - 36 V/DC
- Tension de fonctionnement max.
36 V/DC
- Tension de fonctionnement
24 V/DC
IP20
- Type
PR205.24.5.2
- Référence fabricant
156317
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553333 akYtec PR205.24.5.2 156317 API - Relais de commande 24 V/DC
Conseils d'utilisation et de sécurité 3553333 akYtec PR205.24.5.2 156317 API - Relais de commande 24 V/DC
Description
La famille SIMATIC S7-200 dispose d'une gamme complète de modules pour les applications les plus diverses. Avec les nouveaux types de CPU et les modules d'extension disponibles, il permet des concepts d'automatisation intégrés de 10 à 248 entrées/sorties. Les produits de la famille S7-200, parfaitement adaptés les uns aux autres, facilitent également les modifications et les extensions futures de la solution d'automatisation.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Contenu de la livraison
- PR205 - Appareil
- Guide de démarrage rapide
- Bornes de raccordement (set)
