akYtec PR103.24.6.2 138889 API - Relais de commande 24 V/DC
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
324,17 €
3
2% = 7,91 €
316,26 €
5
3% = 11,05 €
313,12 €
10
4% = 13,16 €
311,01 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (324,17 € / unité(s))
324,17 €
HT
dont 0,06 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

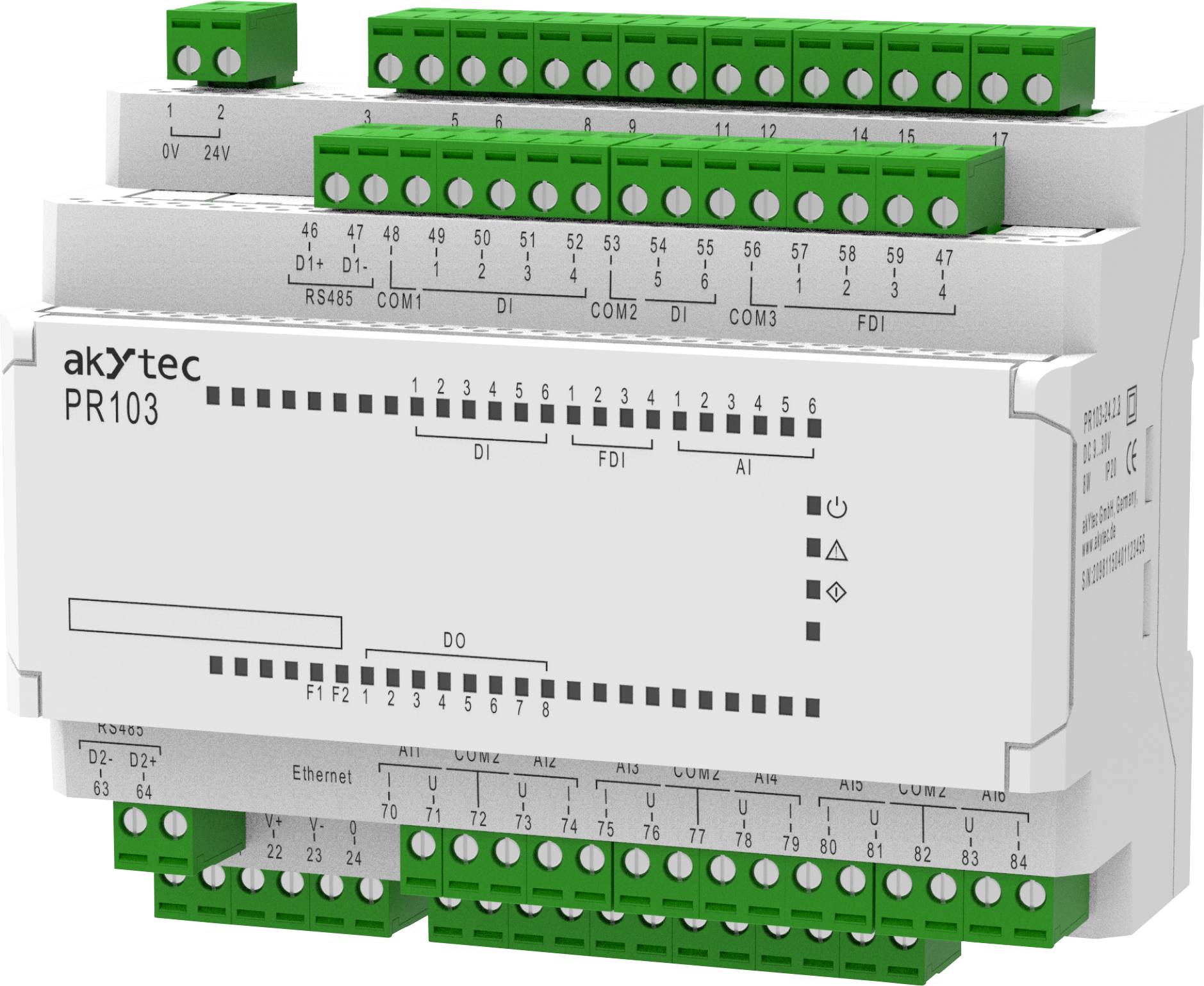

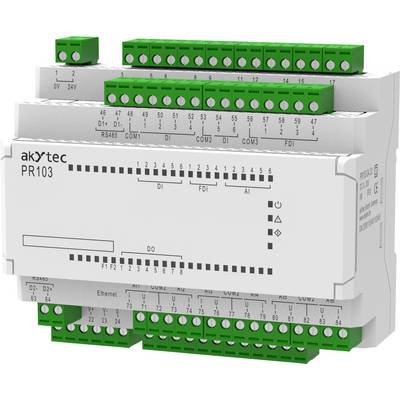

PR103.24.6.2, relais programmable
- Équipement de raccordement :
- 10 entrées numériques
- 4 entrées numériques rapides, jusqu'à 100 kHz
- 6 entrées analogiques : PT1000, NTC/PTC, 4...20 mA/ 0...10 V, mode discret, etc
- 8 sorties numériques (relais e/m ou interrupteur à transistor)
- 2 sorties analogiques universelles : 4...20 mA/0...10 V.
- Possibilités de communication :
- Interface Ethernet, mode Master/esclave :
- Accès direct au service cloud akYtecCloud. (Bientôt disponible)
- Connexion PC pour la configuration du programme et l'enregistrement
- Visualisation des processus avec panneaux de commande et SCADA
- Extension des E/S avec les modules akYtec MX210
- 2 interfaces RS-485, mode Master/esclave :
- Intégration aux systèmes SCADA
- Visualisation du processus via les panneaux de commande
- Extension des E/S avec les modules akYtec MX110
- Contrôle des appareils externes : convertisseurs de fréquence, capteurs, etc
- Raccordement au PC pour la configuration et l'enregistrement du programme.
- Boîtier modulaire compact avec une largeur de 7 modules
- Blocs de bornes amovibles pour une installation facile
- Changement rapide de la batterie
- Fonctionnement :
- Modifications de puissance : 24V
- Alimentation possible via le réseau de bord avec 12 V.
- Extension des canaux d'E/S jusqu'à 32 unités à l'aide de modules akYtec PRM
- Fonctionnement dans des locaux non chauffés : -40...+55 °С
- Configuration et enregistrement de programmes via USB, Ethernet et RS-485
Caractéristiques techniques
- Min. Tension de fonctionnement : 9 V c.c.
- Max. Tension de fonctionnement : 30 V c.c.
- Tension de fonctionnement : 24 V DC
- Affichage : Non
- Dimensions : 123 x 108 x 58 mm (L x l x h)
- Nombre de sorties relais (max.) : 8
- Hauteur : 58 mm
- Longueur 123 mm
- Largeur : 108 mm
- Indice de protection IP20
- Numéro de pièce du fabricant: 138889
- Type de montage (détails) : rail DIN (tableau de bord / boîte de distribution)
- Horloge en temps réel : Oui
- Température ambiante maximale : +55 °C
- Température ambiante minimale : -40 °C
- Interfaces : 1 x Ethernet, 2 x RS485
- Nombre d'entrées numériques (max.): 6
- Nombre d'entrées numériques rapides (max.): 4
- Nombre d'entrées analogiques (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm, etc.): 6
- Nombre de sorties analogiques (max.) (4...20 mA/0...10 V) : 2
- Protocoles pris en charge: Modbus TCP / RTU / ASCII (Master / esclave)
- Horloge : horloge en temps réel
- Mémoire du programme: ROME 224 kB / Retain 60 kB
- Nombre de modules d'extension : 2
- Type de modèle : PR103.24.6.2
- Type de produit : commande API
- Type de produit
API - Relais de commande
- Nombre d’entrées analogiques max.
6
- Nombre de sorties analogiques max.
2
- Nombre d’entrées numériques max.
6
- Nombre de sorties relais max.
8
- Protocoles supportés
Modbus TCP / RTU / ASCII (Master / esclave)
- Tension de fonctionnement min.
9 V/DC
- Tension de fonctionnement
9 - 30 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
24 V/DC
IP20
- Type
PR103.24.6.2
- Référence fabricant
138889
- Température ambiante max.
-40 °C
- Température ambiante min.
+55 °C
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553217 akYtec PR103.24.6.2 138889 API - Relais de commande 24 V/DC
Conseils d'utilisation et de sécurité 3553217 akYtec PR103.24.6.2 138889 API - Relais de commande 24 V/DC
Description
La famille SIMATIC S7-200 dispose d'une gamme complète de modules pour les applications les plus diverses. Avec les nouveaux types de CPU et les modules d'extension disponibles, il permet des concepts d'automatisation intégrés de 10 à 248 entrées/sorties. Les produits de la famille S7-200, parfaitement adaptés les uns aux autres, facilitent également les modifications et les extensions futures de la solution d'automatisation.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Contenu de la livraison
- PR103 - Appareil
- Guide de démarrage rapide
- Blocs de raccordement (set)
