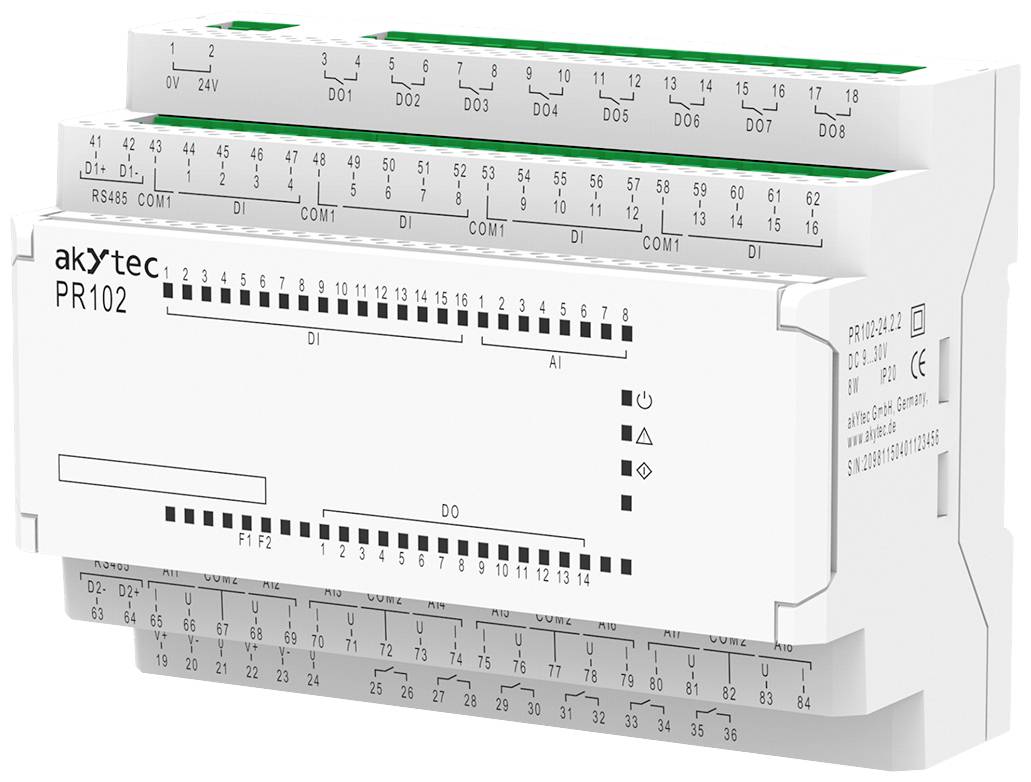

akYtec PR102.24.2.2 102600 Relais 24 V/DC
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
287,50 €
3
2% = 7,02 €
280,48 €
5
3% = 9,80 €
277,70 €
10
4% = 11,67 €
275,83 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (287,50 € / unité(s))
287,50 €
HT
dont 0,11 € d’éco-part
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
PR102.24.2.2, relais pouvant être testé
- 40 entrées et sorties au total
- 8 entrées analogiques, compatibilité avec : capteur de température RTD (Pt500/1000, Ni500/1000, etc.), sonde de température NTC/PTC et signaux standards : 4-20 ma / 0-10 V / numérique
- 2 sorties analogiques configurables, 4-20 ma ou 0-10 V.
- 2 interfaces RS485
- Raccordement de modules d'extension PRM : jusqu'à 32 entrées et sorties supplémentaires sans perte de puissance du bus d'appareil interne
- Plage de température de fonctionnement étendue : -40...+55 ºС
- Alimentation USB en mode de programmation
- Les fonctions logicielles comprennent les variables non volatiles, l'horloge à temps quotidien, l'horloge hebdomadaire, le contrôle PID, etc
- En raison de la forme d'un disjoncteur, le relais programmable PR102 peut être monté confortablement dans n'importe quelle unité de consommation ou armoire électrique
- Bloc de serrage à vis amovible
- Pile facile à changer
Caractéristiques techniques
- Alimentation électrique : 24 (9...30) V DC
- Puissance absorbée : max. 8 W
- Entrées numériques : HAUT niveau 8,5...30 V / 2...5 ma ; BAS niveau 3...+5 V / 0...15 ma
- Nombre d'entrées numériques : 16
- Entrées numériques type : contact de commutation
- Sorties numériques type : sortie relais, NO
- Nombre de sorties numériques : 14
- Température ambiante: -40...+55 °C.
- Humidité : jusqu'à 80%, sans condensation jusqu'à +25°C.
- Indice de protection : IP20
- Dimensions : 123 × 108 × 58 mm
- Poids : env. 350 g
- Revêtement : plastique
- Entrées analogiques : 4-20 ma, 0-10 V, 0-300 kohms
- PT1000, PTC, NTC
- Interface : USB ; 2x RS485
- Nombre d'entrées analogiques : 8
- Signal d'entrée : analogique / numérique
- Capacité de charge des sorties numériques : 5 A, 250 V AC ; 3 A, 30 V DC
- Nombre de sorties analogiques : 2
- Signal de sortie : 4-20 ma, 0-10 V.
- Alimentation électrique externe : 15...30 V.
- Protocoles : Modbus RTU / ASCII (maître / Master / Slave)
- Débit en bauds : 9.6...115.2 Kbit/s.
- Logiciel : ALP
- Montage : rail DIN (35 mm)
- Type de produit
Relais
- Nombre d’entrées analogiques max.
8
- Nombre de sorties analogiques max.
2
- Nombre d’entrées numériques max.
16
- Tension de fonctionnement min.
9 V/DC
- Tension de fonctionnement
9 - 30 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
24 V/DC
- Hauteur
123 mm
- Longueur
108 mm
- Largeur
58 mm
IP20
- Type
PR102.24.2.2
- Référence fabricant
102600
- Dim.
(L x l x H) 108 x 58 x 123 mm
- Température ambiante max.
-40 °C
- Température ambiante min.
+55 °C
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3219681 akYtec PR102.24.2.2 102600 Relais 24 V/DC
Description
La famille SIMATIC S7-200 dispose d'une gamme complète de modules pour les applications les plus diverses. Avec les nouveaux types de CPU et les modules d'extension disponibles, il permet des concepts d'automatisation intégrés de 10 à 248 entrées/sorties. Les produits de la famille S7-200, parfaitement adaptés les uns aux autres, facilitent également les modifications et les extensions futures de la solution d'automatisation.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Domaines d'application par exemple:
Construction de petites machines et de machines spéciales: Machines d'emballage, de cerclage et d'enroulement - Industrie alimentaire: Mélangeurs, machines à couper, mélangeurs granulateurs - Zone de laboratoire: Mélangeurs de laboratoire, armoires chauffantes, pompes à vide, dispositifs d'aspiration.
Les unités centrales sont proposées en 5 versions différentes, chacune avec des tensions de connexion et de contrôle différentes. L'interface PPI intégrée dans toutes les unités centrales permet des connexions point à point avec PG/PC, SIMATIC OP, SIMATIC S7-200 étendu et tout autre appareil terminal (imprimante, lecteur de code à barres). Avec PG/PC ou OP comme maître, un maximum de 31 SIMATIC S7-200 peuvent être interconnectés. Si des entrées/sorties supplémentaires sont nécessaires, un certain nombre de modules d'extension différents sont disponibles. Ceux-ci sont simplement connectés à l'unité centrale par une connexion enfichable.
Contenu de la livraison
- PR102-24.2.2
- Barrettes de serrage (SET)
- Guide de démarrage rapide
