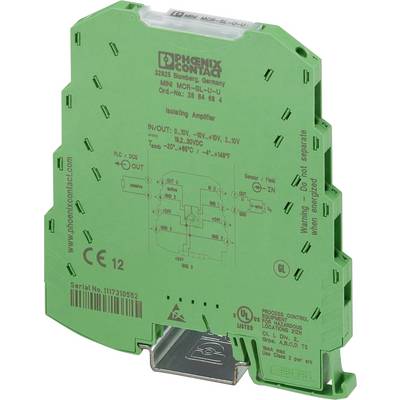

Un amplificateur séparateur vert de Phoenix Contact avec le numéro de modèle MINI MCR-SL-U-I. Il présente des spécifications et un schéma de connexion gravés.

Un amplificateur séparateur vert de Phoenix Contact avec le numéro de modèle MINI MCR-SL-U-I. Il présente des spécifications et un schéma de connexion gravés.

Dessin technique d'un dispositif avec les dimensions suivantes : 93,1 mm de largeur, 102,5 mm de hauteur et 6,2 mm d'épaisseur. La vue de côté présente les composants internes.

Schéma d'un système de câblage pour un module de capteur. Il montre les connexions entre le capteur/terrain (à gauche), la barrière (au centre) et l'API/SCD (à droite).

1/3

Type de produit

Amplificateur-séparateur

Signal d'entrée max. (tension)

30 V

Type

MINI MCR-SL-U-U

Dim.

(L x l x H) 101.2 x 6.2 x 93.1 mm

Connexion

raccord à vis

Fiche technique (PDF)

Phoenix Contact

Livraison avant le mer. 16 septembre

4 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (245,83 € / unité(s))

245,83 €

HT

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Amplificateur-séparateur

Phoenix Contact MINI MCR-SL-U-U 2864684
Contenu: 1 pc(s)

Caractéristiques techniques

Type: MINI MCR-SL-U-U

Type de produit: Amplificateur-séparateur

Signal d'entrée max. (tension): 30 V

Dim.: (L x l x H) 101.2 x 6.2 x 93.1 mm

Connexion: raccord à vis

Signal de sortie (tension): 0 V - 10 V
-10 V - 10 V

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement min.: 19.2 V/DC

Signal d'entrée (Tension): 0 V - 10 V
-10 V - 10 V

Résistance d'entrée: 100 kΩ

Contenu: 1 pc(s)

Largeur: 6.2 mm

Hauteur: 93.1 mm

Longueur: 101.2 mm

Tension d'alimentation (num.): 24 V/DC

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.2 mm²

Section min. de câble rigide: 0.2 mm²

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 788741 Amplificateur-séparateur Contenu: 1 pc(s) Phoenix Contact MINI MCR-SL-U-U 2864684

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 788741 Amplificateur-séparateur Contenu: 1 pc(s) Phoenix Contact MINI MCR-SL-U-U 2864684

Description

Convertisseur-isolateur MCR à 3 voies, pour l'isolation galvanique de signaux analogiques, à raccordement vissé, signal d'entrée : 0...10 V/±10 V, signal de sortie : 0..10 V/±10 V
