API - Carte d'entrée WAGO 753-480 1 pc(s)
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (385,00 € / unité(s))
385,00 €
Prix TTC
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: gris clair
- Section: 0,08 - 2.5 mm²
- AWG: 28 - 14
- Longueur de dénudage: 9 - 10 mm
- Consommation: 70 mA
- Montage: TS 35
- Indice de protection: IP20
- Température de travail: 0 - +55 °C
- Type de produit
API - Carte d'entrée
- Type
753-480
- Nombre d’entrées analogiques max.
2
- Hauteur
64 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(l x H x P) 12 x 64 x 100 mm
- Référence fabricant
753-480
- Poids
54 g
- Type de montage
sur rail porteur (rail DIN)
- Profondeur
100 mm
- Entrées/sorties
Entrées: 2, séparées galvaniquement
- Alim.
par système interne DC/DC
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 192186 API - Carte d'entrée WAGO 753-480 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 192186 API - Carte d'entrée WAGO 753-480 1 pc(s)
Description

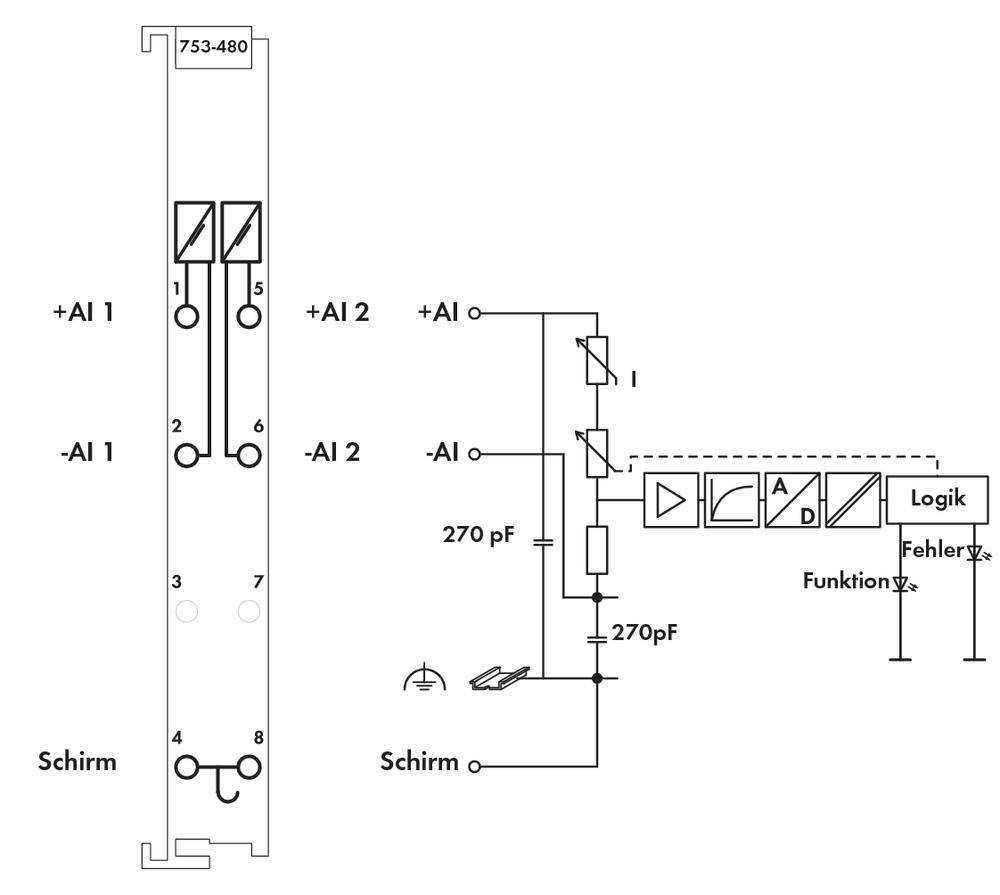

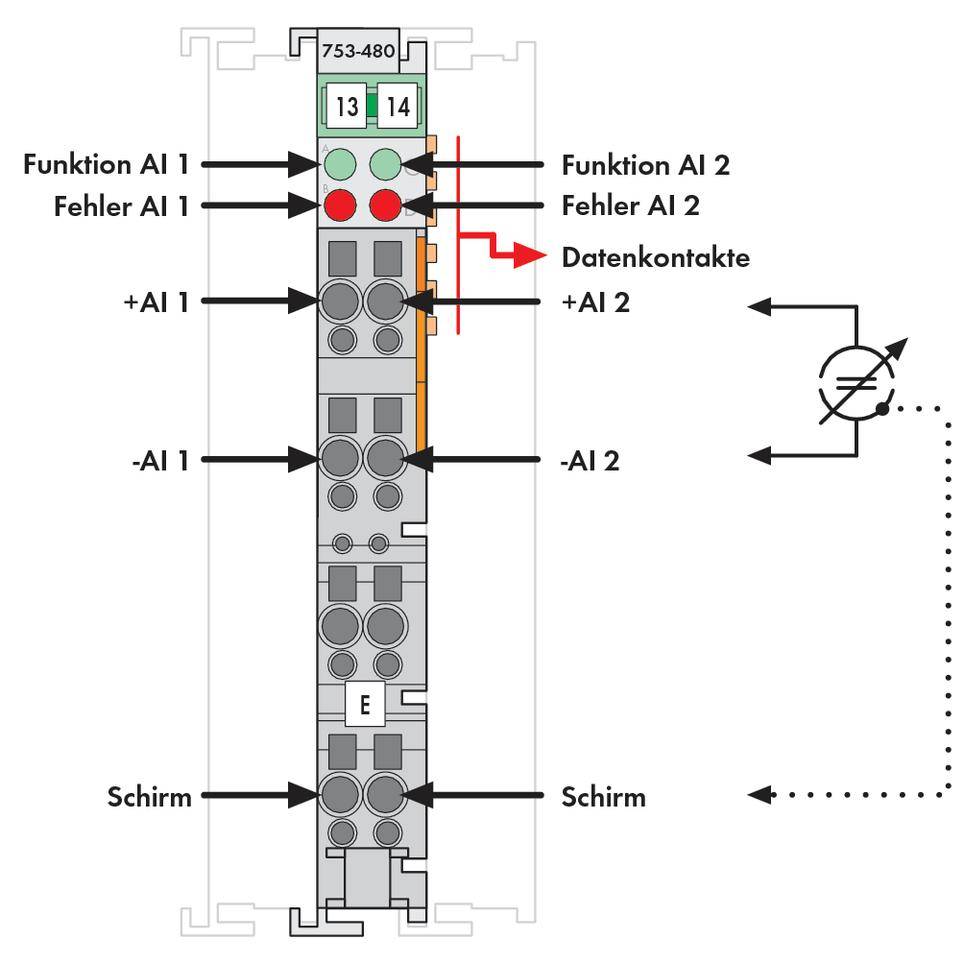

Borne d'entrées analogiques à 2 canaux; 0-20 mA; Entrée de mesure différentielle.
Cette borne d’entrées analogiques à 2 canaux traite des signaux sur une plage de courant standardisée de 0 – 20 mA.
Le signal d’entrée est séparé galvaniquement du système et le transfert à l’unité centrale se fait avec une résolution de 13 bits.
La borne est alimentée par la tension interne du coupleur du bus de terrain au moyen d’un convertisseur DC/DC.
Le blindage est directement connecté au rail.
· Acquisition de la valeur de mesure : de manière synchrone dans la borne
· Dépassement/sous-dépassement de la plage de mesure : byte d'état et LED
· Méthode de conversion : SAR (Successive Approximation Register)
· Type de fonctionnement : déclenché (préréglage)
· Dispositif de protection : limitation non-linéaire
Unité d'adressage: 2 x 16 bits (données) 2 x 8 bits (contrôle/état) (optionnel)
Erreur de mesure: ≤ 0,4 % sur toute la plage de température ≤ 0,1 % de la valeur finale (non-linéaire)
Cette borne d’entrées analogiques à 2 canaux traite des signaux sur une plage de courant standardisée de 0 – 20 mA.
Le signal d’entrée est séparé galvaniquement du système et le transfert à l’unité centrale se fait avec une résolution de 13 bits.
La borne est alimentée par la tension interne du coupleur du bus de terrain au moyen d’un convertisseur DC/DC.
Le blindage est directement connecté au rail.
· Acquisition de la valeur de mesure : de manière synchrone dans la borne
· Dépassement/sous-dépassement de la plage de mesure : byte d'état et LED
· Méthode de conversion : SAR (Successive Approximation Register)
· Type de fonctionnement : déclenché (préréglage)
· Dispositif de protection : limitation non-linéaire
Unité d'adressage: 2 x 16 bits (données) 2 x 8 bits (contrôle/état) (optionnel)
Erreur de mesure: ≤ 0,4 % sur toute la plage de température ≤ 0,1 % de la valeur finale (non-linéaire)
Avertissement
Le connecteur 753-110 n'est pas inclus dans la livraison! A commander séparément!
