Name: API - Carte de sortie WAGO 753-552 24 V/DC 1 pc(s)
Brand: WAGO
SKU: 192213
Availability: BackOrder

Barrette de bornes électrique avec plusieurs points de connexion et marquages. Adaptée au câblage dans les tableaux de distribution.

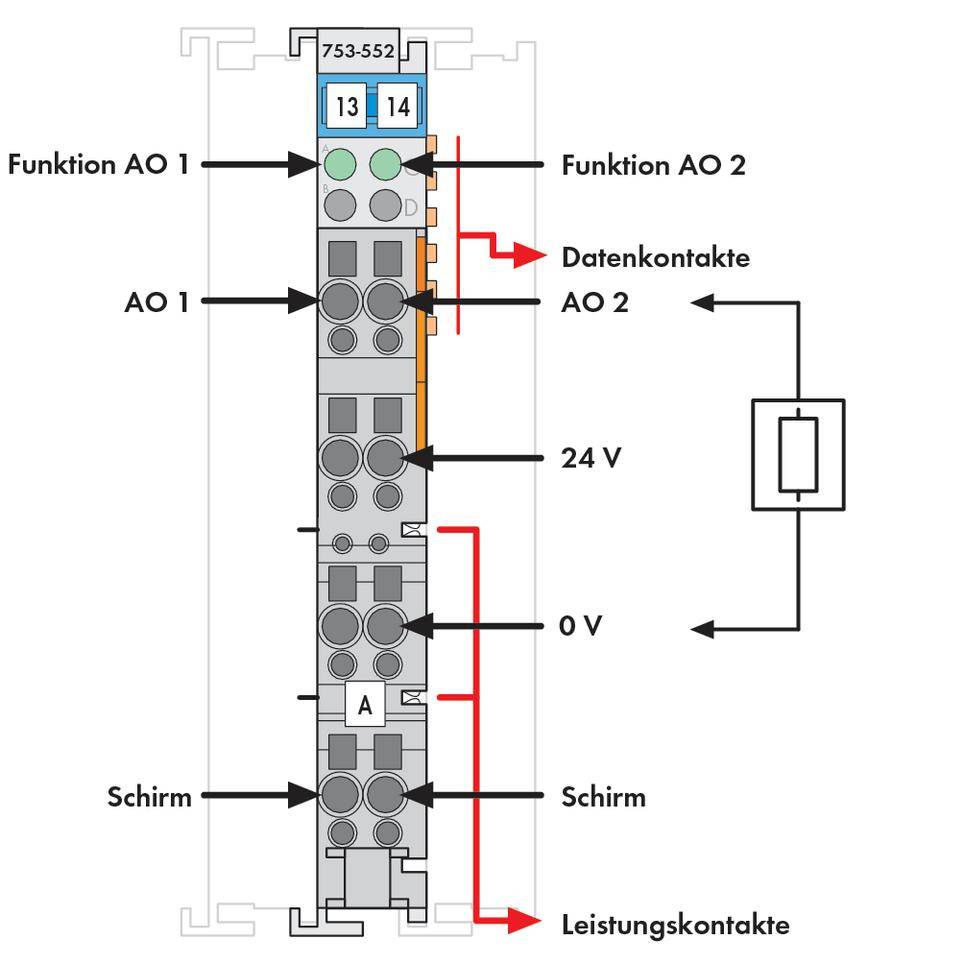

Diagramme d'un agencement de module d'E/S. Présente les connexions pour la fonction AO 1 et AO 2, les contacts de données, les contacts de puissance et l'écran.

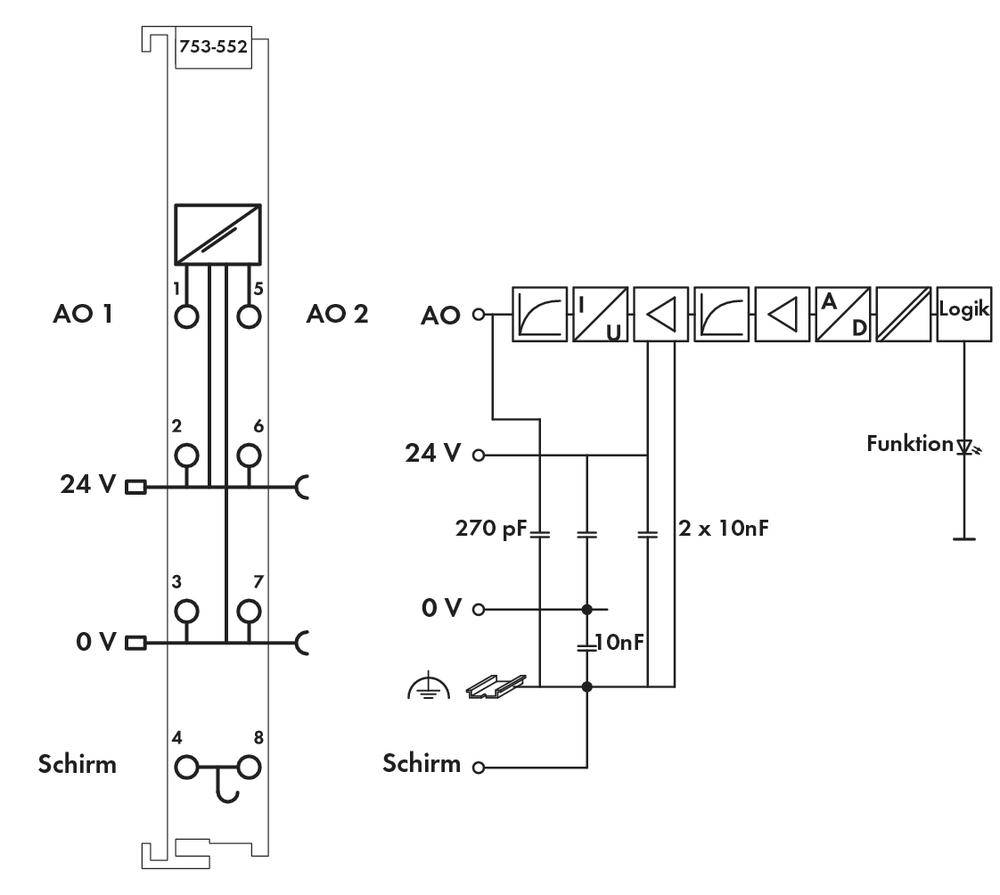

Diagramme d'un circuit électrique avec des modules et des connexions. Montre les entrées AO1, AO2, les tensions 24V, 0V, les condensateurs, la zone logique.

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 10 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (339,00 € / unité(s))

339,00 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Couleur: gris clair
Section: 0,08 - 2.5 mm²
AWG: 28 - 14
Longueur de dénudage: 9 - 10 mm
Consommation: 70 mA
Montage: TS 35
Indice de protection: IP20
Température de travail: 0 - +55 °C

Type de produit: API - Carte de sortie

Type: 753-552

Nombre de sorties analogiques max.: 2

Tension de fonctionnement: 24 V/DC

Hauteur: 64 mm

Largeur: 12 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

: IP20

Dim.: (l x H x P) 12 x 64 x 100 mm

Référence fabricant: 753-552

Poids: 44.021 g

Type de montage: sur rail porteur (rail DIN)

Profondeur: 100 mm

Entrées/sorties: Sorties: 2

Alim.: 24 V/DC

: 12

: 100 mm

: 69.8 mm

: FAUX

: DC

: FAUX

: 0

: 0

: 0

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: Spring clamp connection

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 24-24 V

UKCA: non pertinent

Variantes(Les prix s'entendent TTC hors frais de port)

Type de produit

API - Borne WAGO 753-603 24 V/DC 1 pc(s)

Code produit :192221

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Borne

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

28,99 €^*

API - Borne WAGO 753-604 24 V/DC 1 pc(s)

Code produit :192222

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Borne

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

28,99 €^*

API - Borne WAGO 753-614 230 V/DC, 230 V/AC 1 pc(s)

Code produit :192224

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Borne

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

28,99 €^*

API - Borne WAGO 753-646 1 pc(s)

Code produit :192227

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Borne

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

475,00 €^*

API - Carte d'entrée WAGO 753-452 1 pc(s)

Code produit :192165

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Carte d'entrée

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

355,00 €^*

API - Carte d'entrée WAGO 753-453 1 pc(s)

Code produit :192166

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Carte d'entrée

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

329,00 €^*

API - Carte d'entrée WAGO 753-454 1 pc(s)

Code produit :192167

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Carte d'entrée

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

355,00 €^*

API - Carte d'entrée WAGO 753-455 1 pc(s)

Code produit :192168

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Carte d'entrée

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

329,00 €^*

API - Carte d'entrée WAGO 753-456 1 pc(s)

Code produit :192169

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Carte d'entrée

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

355,00 €^*

API - Carte d'entrée WAGO 753-457 10 V 1 pc(s)

Code produit :192170

Livraison avant le jeu. 10 décembre

Conrad Electronic

API - Carte d'entrée

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

329,00 €^*

Documents et téléchargements

Fiche technique

Fiche technique 192213 API - Carte de sortie WAGO 753-552 24 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192213 API - Carte de sortie WAGO 753-552 24 V/DC 1 pc(s)

Description

Borne de sorties analogiques à 2 canaux; 0-20 mA.

Cette borne de sortie analogique génère des signaux sur une plage standardisée de 0-20 mA.

Le signal de sortie est séparé galvaniquement et le transfert du coupleur se fait sur une unité d'adressage de 12 bits.

L’alimentation du module de sortie de courant provient de la tension du côté champ.

Unité d'adressage: 2 x 16 bits (données) 2 x 8 bits (contrôle/état) (optionnel)
