Name: Contacteur-inverseur Siemens 3RA2315-8XB30-1AP0 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1702108
Availability: OutOfStock

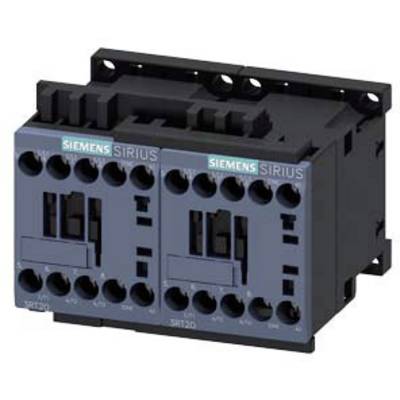

Contact de commutation à deux pôles de Siemens pour applications industrielles, identifiable par plusieurs bornes de connexion.

Armoire électrique ouverte à plusieurs niveaux, montrant des composants électriques et un câblage, illustrant la structure interne pour des applications techniques.

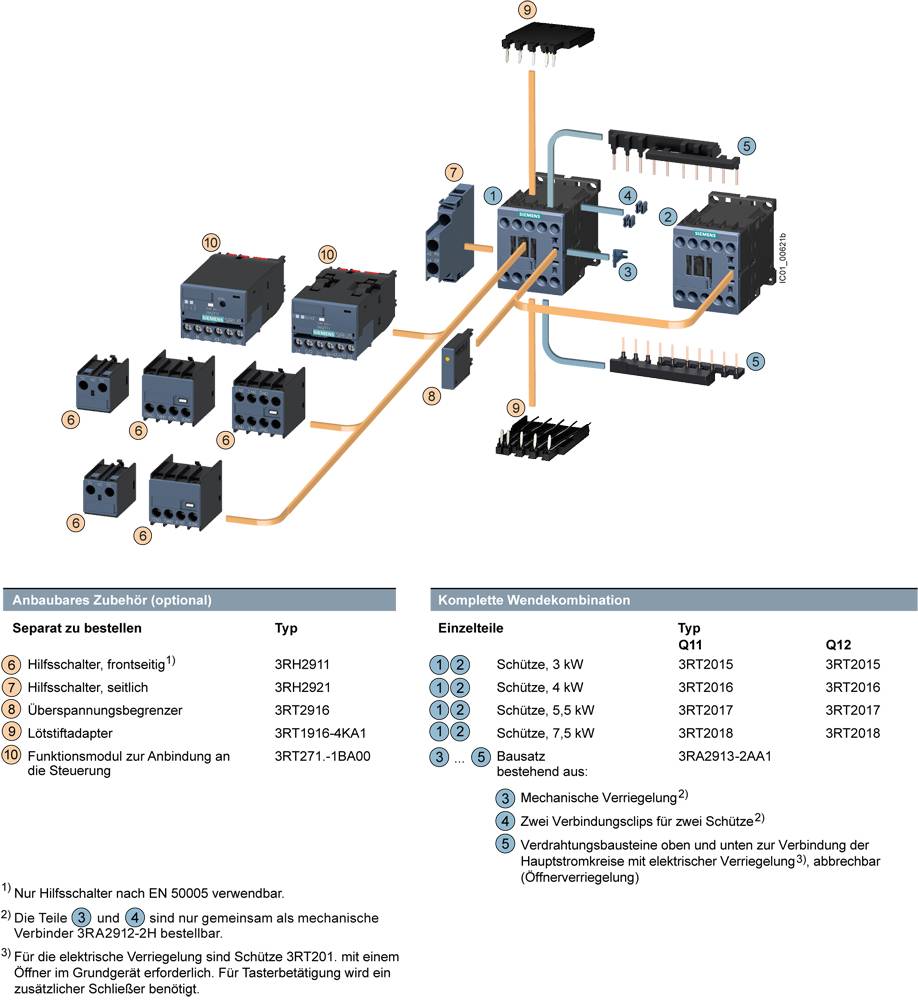

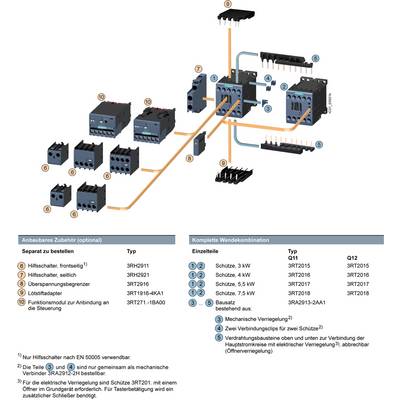

Le tableau présente une combinaison d'inverseur avec ses composants et leurs numéros de commande. Il comprend des contacteurs, des contacts auxiliaires et des connexions.

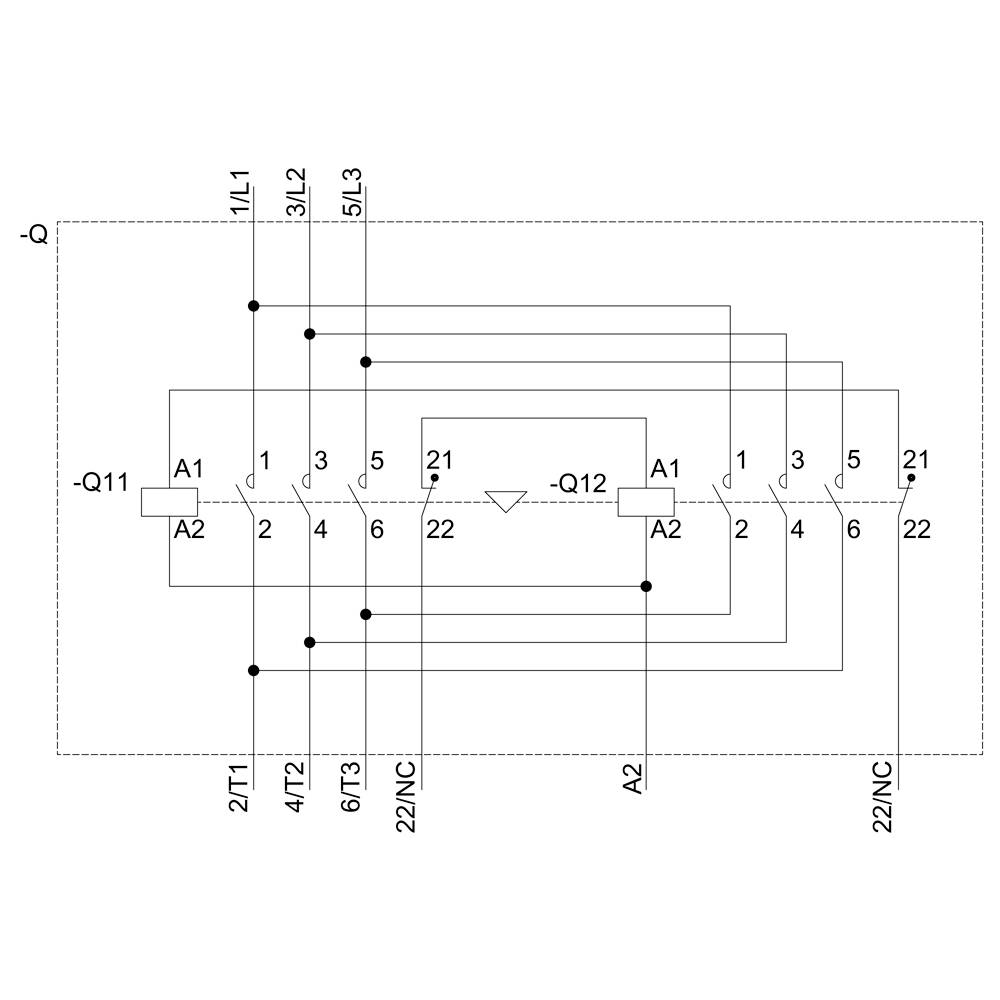

Le diagramme montre un circuit électronique avec des connexions et des contacts, numérotés comme 1/1L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 22/NC.

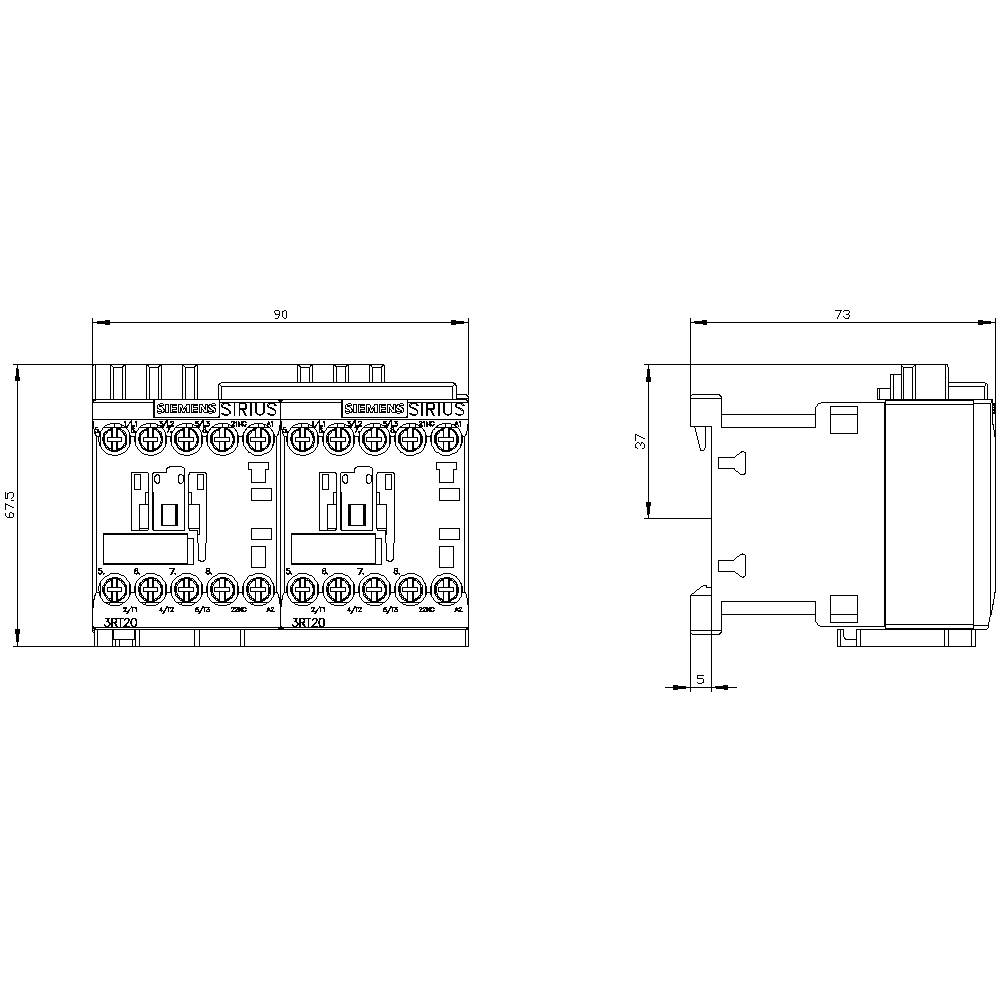

Dessin technique d'un appareil électrique de commutation avec vue de face et vue latérale. Dimensions indiquées en millimètres, montrant la disposition et les connexions.

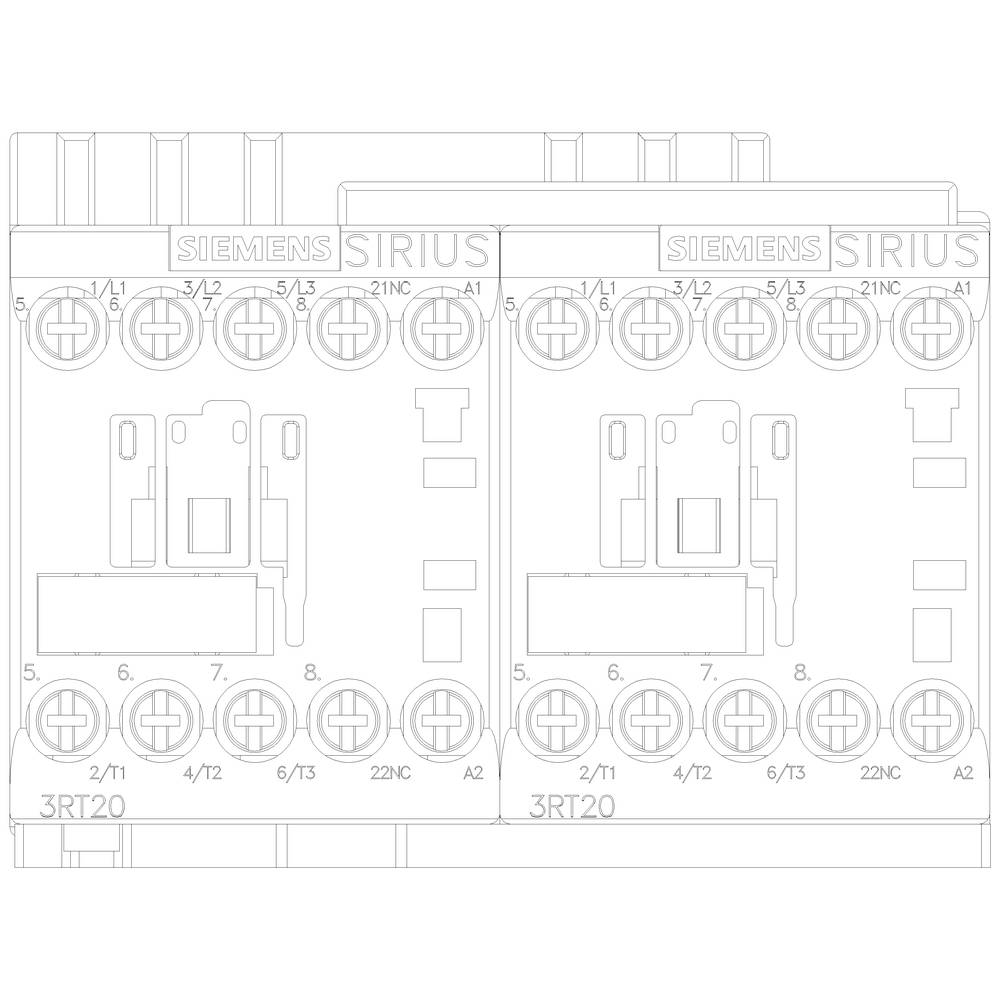

Schéma de contact de deux contacteurs Siemens SIRIUS de la série 3RT20, montrant les numéros de bornes et les bornes de bobine A1/A2 en haut à droite.

1/6

Photo non contractuelle

Type de produit

Combinaison de contacteurs-inverseurs

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Courant de charge

6.1 A

Puissance

3 kW

Fiche technique (PDF)

Livraison avant le mar. 13 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (199,99 € / unité(s))

199,99 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de tension : AC
Section de conducteur à un ou plusieurs fils : 4 mmm²
Section de conducteur à fils fins : 2,5 mmm²

Type de produit: Combinaison de contacteurs-inverseurs

Type: 3RA2315-8XB30-1AP0

Dimensions: S00

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Type de contact auxiliaire: 3 NO (T)

Tension nominale: 690 V/AC

Tension de commande (min.): 230 V/AC

Tension de commande (max.): 230 V/AC

Gamme de tension de commande: 230 - 230 V/AC

Tension de contact (max.): 690 V/AC

Courant continu (max.): 6.1 A

Courant de charge: 6.1 A

: 3 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 90 mm

Hauteur: 68 mm

Profondeur: 73 mm

Dim.: (l x H x P) 90 x 68 x 73 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 2.206

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 1702108 Contacteur-inverseur Siemens 3RA2315-8XB30-1AP0 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1702108 Contacteur-inverseur Siemens 3RA2315-8XB30-1AP0 3 NO (T) 1 pc(s)

Description

Combinaison réversible 3RA2315-8XB301AP0 AC 230V 3 pôles S00

Ce texte a été traduit par une machine.

Avertissement

Description

Combinaison réversible 3RA2315-8XB301AP0 AC 230V 3 pôles S00

Ce texte a été traduit par une machine.

Avertissement
