Name: HARTING 09140012681 Double module 1 connexion à vis axiale 1 pc(s)
Brand: HARTING
SKU: 3008317
Availability: BackOrder

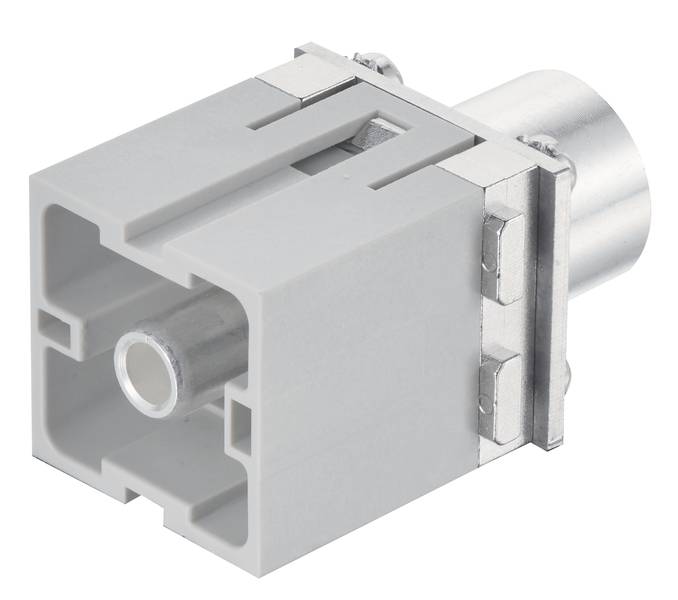

Un connecteur électronique gris avec un boîtier rectangulaire en plastique et une broche métallique, servant à relier des appareils électroniques.

Type de produit

Double module

Connexion

connexion à vis axiale

Nombre total de pôles

Section du conducteur (min.)

95 mm²

Section du conducteur (max.)

120 mm²

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 25 mars 2027

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (91,99 € / unité(s))

91,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Série : Han-Modular ®
Type de raccordement : connexion à vis axiale
Nombre de contacts : 1
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 0,2 mΩ
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 94 g
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : stylet
Section de conducteur : 95 ... 120 mm²
Longueur de dénudage : 19... 20 mm
Couple de serrage : ‌14 Nm @ 95 mm²; ‌16 Nm @ 120 mm²
Type de module : module PE Han 300 A.
Taille du module : module double

Type de produit: Double module

Couleur: gris galet (RAL 7032)

Spécificités: contacts argentés

Connexion: connexion à vis axiale

Nombre de pôles: 1

Nombre total de pôles: 1

Section du conducteur (min.): 95 mm²

Section du conducteur (max.): 120 mm²

Cycles de couplage: 500

Série: Han-Modular®

Contenu: 1 pc(s)

Température max.: +125 °C

Température min.: -40 °C

: FAUX

: 1

: Pin

: -40-125 °C

: V0

: Axial screw connection

: Silver

: FAUX

: 95-120 mm²

: 95-120 mm²

: FAUX

: Other copper alloys

: Thermoplastic

: Thermoplastic

: 500

: 1

Documents et téléchargements

Fiche technique

Fiche technique 3008317 HARTING 09140012681 Double module 1 connexion à vis axiale 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3008317 HARTING 09140012681 Double module 1 connexion à vis axiale 1 pc(s)

Description

Module Han 300 A PE, module double, raccord à vis axiale, broche, contacts : 1, section de conducteur : 95...120 mm², polycarbonate (PC)

Ce texte a été traduit par une machine.

Description

Module Han 300 A PE, module double, raccord à vis axiale, broche, contacts : 1, section de conducteur : 95...120 mm², polycarbonate (PC)

Ce texte a été traduit par une machine.
