ifm Electronic incrémental Codeur 1 pc(s) RB3100 magnétique 36.5 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Codeur
Modèle
incrémental
Tension de fonctionnement min.
4.75 V/DC
Tension de fonctionnement max.
30 V/DC
Branchement
fiche mâle M12, 5 pôles
Fiche technique (PDF)
21 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
185,50 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Droit de retour de 14 jours inclus
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Points forts et détails
Encodeur d'arbre complet ifm RB3100
- Séquence d'impulsions définie pour une détection fiable des vitesses de rotation
- Pour une détermination précise de la position et de la distance
- Haute résistance aux chocs et aux vibrations grâce au principe de balayage magnétique
- Résolution librement programmable de 1... 10 000
- Communication et paramétrage confortables via IO-Link
Caractéristiques techniques
- Dimensions [mm] : Ø 36,5 / L = 65
- Système d'échantillonnage : magnétique
- Résolution: 1...10000; (paramétrable; réglage d'usine: 1024) trait
- Encodeur rotatif de principe de fonctionnement : incrémental
- Précision de l'angle de l'encodeur [°] : 0.1
- Révision IO-Link : 1.1
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -40...85
- Bride de fixation : Ø 36,5 mm
- Temps de mise en veille [s] : 0,5
- Tension de fonctionnement [V] : 4,75...30 DC
- Température de référence couple [°C] : 20
- Modèle électrique : HTL/TTL
- Poids [g] : 245 000
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...85
- Max. Couple initial [Nm] : 1
- Max. Vitesse de rotation électrique [tr/min] : 12000
- Max. Vitesse de rotation mécanique [tr/min] : 12000
- Max. Charge axiale axial à l'extrémité de l'arbre [N] : 10
- Max. Charge radiale de l'arbre à l'extrémité de l'arbre [N] : 20
- Max. Humidité relative admissible [%]: 95; (condensation non autorisée)
- Min. Durée du cycle de traitement [ms] : 2.3
- MTTF : 292
- Possibilités de paramétrage : résolution ; sens de rotation ; HTL ; TTL
- Décalage de phase A et B [°] : 90
- Fréquence de commutation [kHz] : 1000
- Indice de protection : IP 65 ; IP 66 ; (côté boîtier : IP 67 ; côté arbre : IP 64)
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0063 - connecteur : 1 x M12, radial, utilisable également en axial ; axial ; codage : A ; corps de poignée : 1.4401 (acier inoxydable / 316) ; max. Longueur de câble : 100 m; (IO-Link : max. 20 m)
- Consommation de courant [ma] : < 150
- Protection contre l'inversion de polarité : oui
- Type d'arbre : arbre plein
- Diamètre de l'arbre [mm] : 6
- Matériau de l'arbre : acier inoxydable
- Type de produit
Codeur
- Type
RB3100
- Modèle
incrémental
- Technologie
magnétique
- Tension de fonctionnement min.
4.75 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
4.75 - 30 V/DC
- Interfaces
IO-Link
- Branchement
fiche mâle M12, 5 pôles
- Longueur de câble
100 m
- Orientation du connecteur
radial
- Nombre de paliers par rotation
10000
- Pulsations max. par rotation
10000
- Diam. bride
36.5 mm
- Type d'arbre
Arbre plein
- Ø arbre
6 mm
- Matériau (bride)
aluminium
- Matériau (arbre)
acier inoxydable
- Matériau du boîtier
acier inoxydable
- Précision
0.1°
- Température min.
-40 °C
- Température max.
85 °C
IP65
IP66
- Longueur
65 mm
- Diamètre
36.5 mm
- Dim.
(Ø x L) 36.5 mm x 65 mm
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3320349 ifm Electronic incrémental Codeur 1 pc(s) RB3100 magnétique 36.5 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3320349 ifm Electronic incrémental Codeur 1 pc(s) RB3100 magnétique 36.5 mm
Description
Encodeur d'arbre complet ifm RB3100
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Souvent acheté ensemble
(*Les prix indiqués s'entendent HT) Ce produit
185,50 €*
Prix total:
242,16 €*
Quel type de Encodeurs cherchez-vous ?

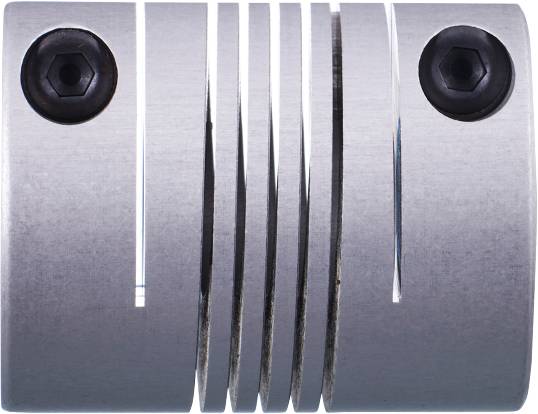

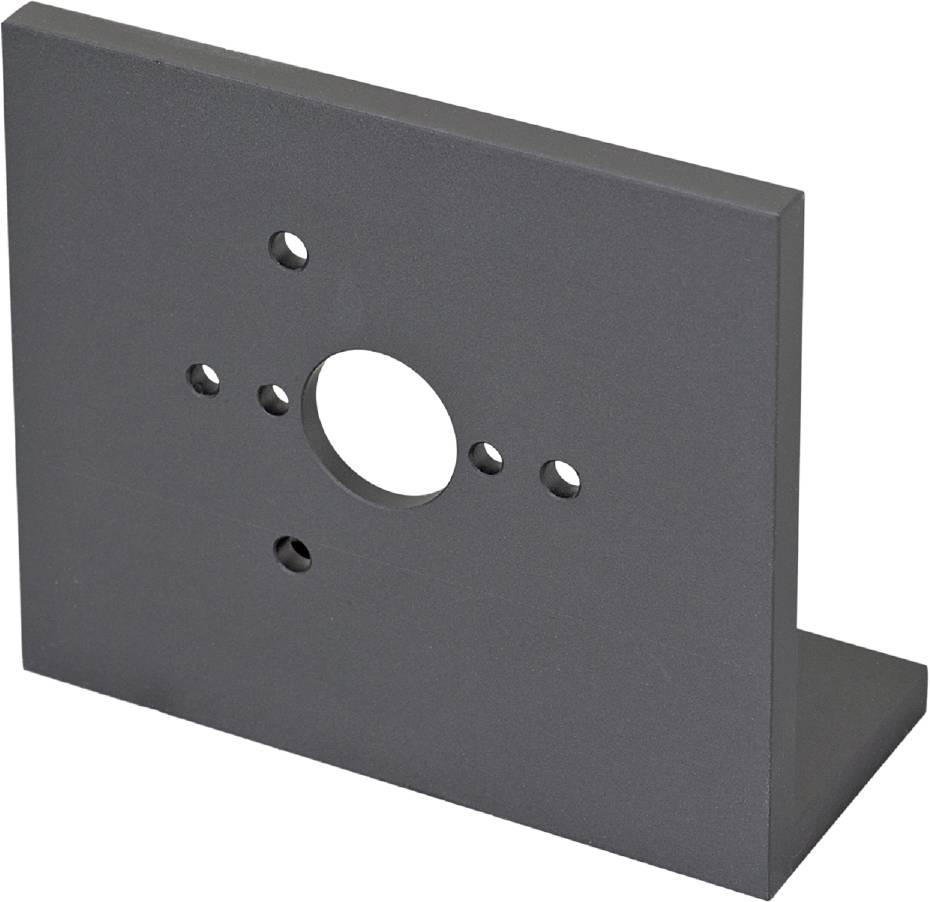

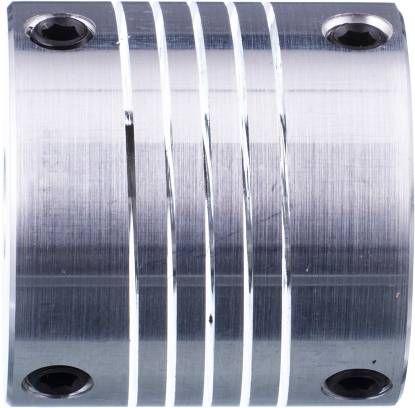

Accessoires
