KD Elektronik 151749 Régulateur de vitesse de rotation 0.8 W
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (149,99 € / unité(s))
149,99 €
HT
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

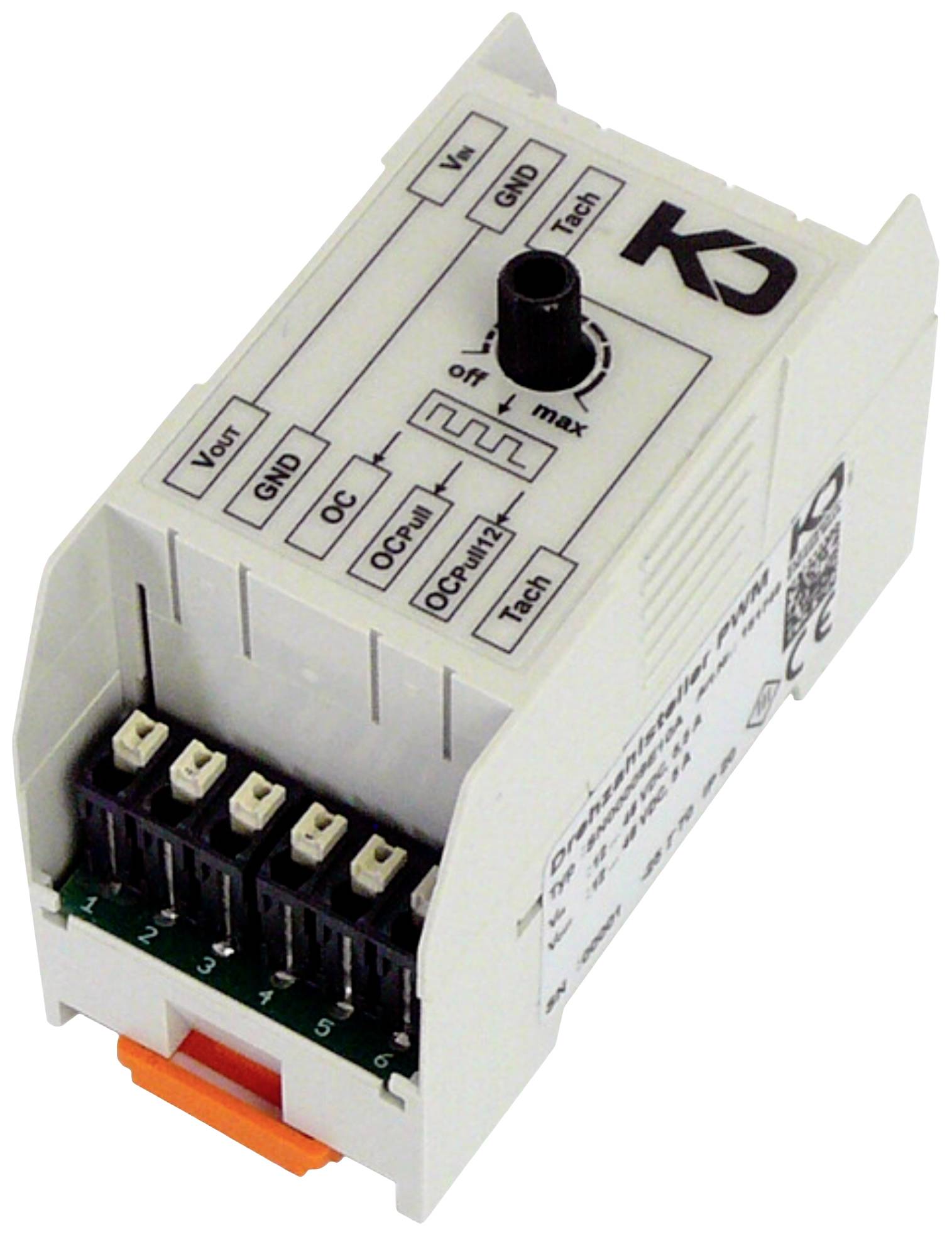

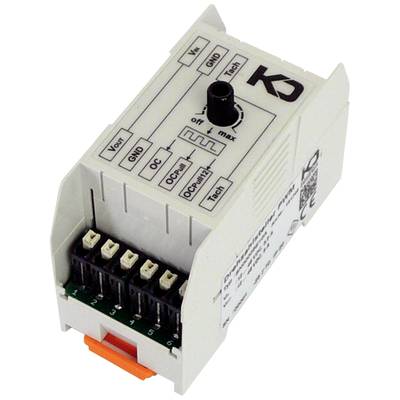

Régulateur de vitesse PWM SN00009E
- Réglage de la vitesse fixe pour les moteurs DC et AC avec une entrée de commande PWM
- Réglage en continu de la vitesse sur toute la plage de réglage
- Connexion directe des ventilateurs DC avec une consommation de courant maximale de 5 A.
- Large plage de tension d'entrée 12 … 48 VDC
Caractéristiques techniques
- Type de produit
Régulateur de vitesse de rotation
- Tension de fonctionnement
12 V
48 V
0.8 W
- Capacité de charge du contact (max.)
5.1 A
- Couleur
gris clair
- Poids
40 g
- Dim.
(L x l x H) 76 x 36 x 60 mm
- Largeur
36 mm
- Hauteur
60 mm
- Longueur
76 mm
Documents et téléchargements
Fiche technique
Fiche technique 2901007 KD Elektronik 151749 Régulateur de vitesse de rotation 0.8 W
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2901007 KD Elektronik 151749 Régulateur de vitesse de rotation 0.8 W
Description
Le module d'régulateur de vitesse sert à régler de manière fixe la vitesse de rotation des moteurs, des ventilateurs, des souffleries ou des pompes avec une entrée de commande PWM. Les moteurs AC ou DC peuvent être utilisés, les moteurs DC pouvant recevoir jusqu'à 5 A de courant peuvent être branchés directement sur le régulateur de vitesse.
Le module fournit trois types différents d'interfaces de commande PWM (Open Collector, Open Collector avec Pullup, Open Collector avec Pullup et limitation à 12 V), chacun ayant la même vitesse de rotation.
En option, le signal de tachymètre d'un ventilateur ou Le moteur est rectifié par le module pour le surveiller avec une détection de panne en amont. Le signal de tachymètre est directement rectifié en interne.
Le module dispose d'un bouton rotatif à commande manuelle sur la partie supérieure qui modifie le signal de commande sur les trois sorties de commande PWM de 0 % à 100 % (cycle de service). La butée gauche du bouton correspond à 0 %.
Ce texte a été traduit par une machine.
Le module fournit trois types différents d'interfaces de commande PWM (Open Collector, Open Collector avec Pullup, Open Collector avec Pullup et limitation à 12 V), chacun ayant la même vitesse de rotation.
En option, le signal de tachymètre d'un ventilateur ou Le moteur est rectifié par le module pour le surveiller avec une détection de panne en amont. Le signal de tachymètre est directement rectifié en interne.
Le module dispose d'un bouton rotatif à commande manuelle sur la partie supérieure qui modifie le signal de commande sur les trois sorties de commande PWM de 0 % à 100 % (cycle de service). La butée gauche du bouton correspond à 0 %.
Ce texte a été traduit par une machine.
Modèle
- Régulateur de vitesse
- PWM SN00009E dans le boîtier
- 76 x 36 x 60 mm
- 12-48 VDC
- Max. 0,8W (sans ventilateur)
- Max. 5,1A (avec max. Courant du ventilateur)
- IP20
- Signal de tachymètre en boucle
- Compatible avec les ventilateurs ebm-papst
- Montage : rail de support standard 35 mm
- Réglage de la vitesse des ventilateurs, pompes et moteurs dotés d'une entrée de commande PWM
- Application combinée avec détection de panne de ventilateur du fil Systèmes électroniques KD
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
