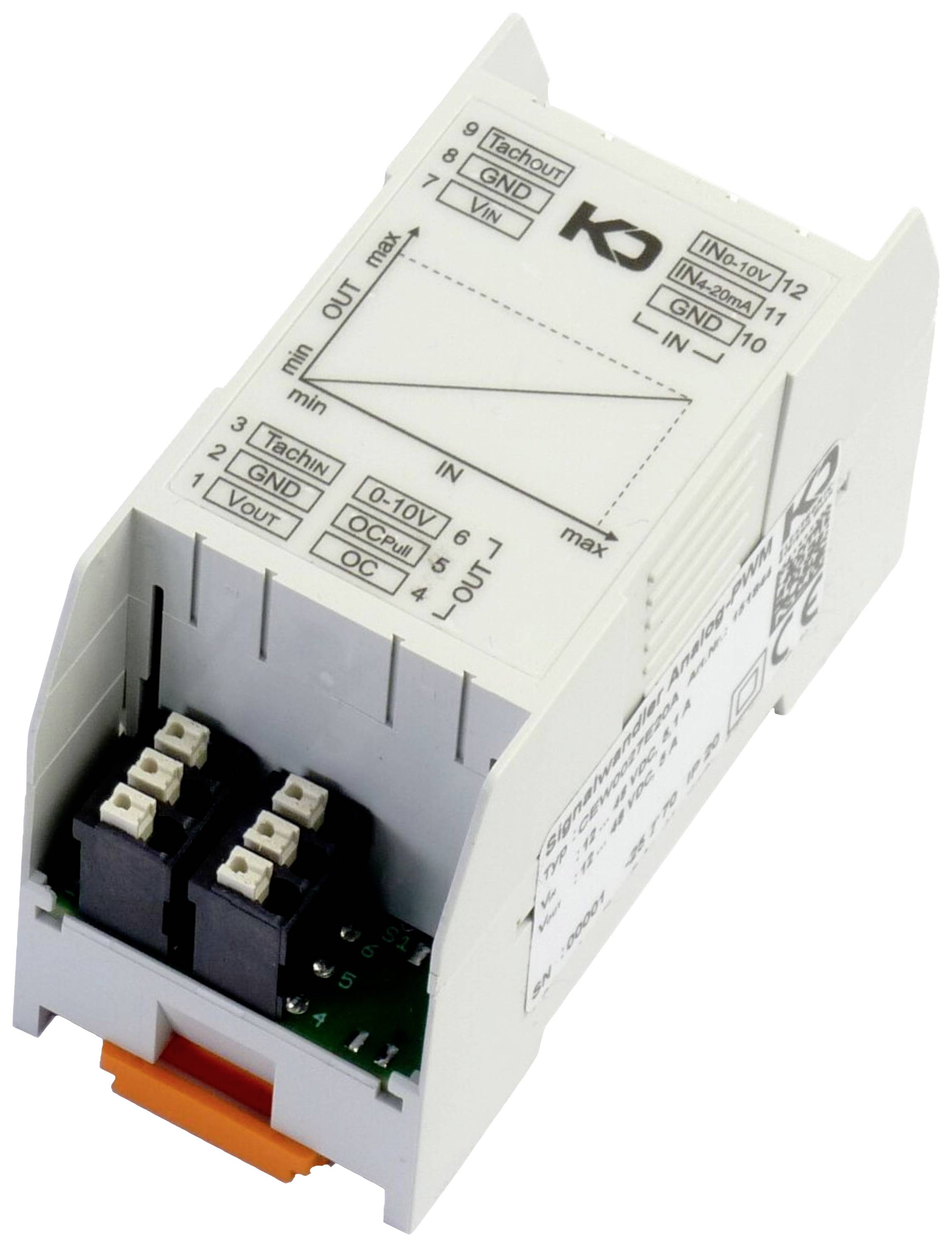

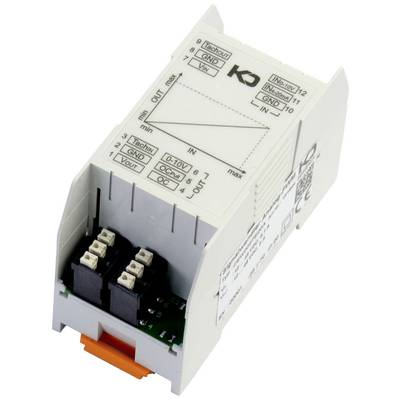

KD Elektronik 151844 Convertisseur de signal analogique vers PWM
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (170,83 € / unité(s))
170,83 €
HT
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Convertisseur de signaux PWM analogique
- Conversion d'un signal 0 … 10 V ou 4 … 20 ma en signal PWM
- Commande de ventilateurs DC et AC avec entrée de commande PWM ou entrée 0 … 10 V.
- Connexion directe des ventilateurs DC avec une consommation de courant maximale de 5 A.
Caractéristiques techniques
- Type de produit
Convertisseur de signal analogique vers PWM
- Tension de fonctionnement
12 V
48 V
- Couleur
gris clair
- Dim.
(L x l x H) 76 x 36 x 51 mm
- Largeur
36 mm
- Hauteur
51 mm
- Longueur
76 mm
Documents et téléchargements
Fiche technique
Fiche technique 2901006 KD Elektronik 151844 Convertisseur de signal analogique vers PWM
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2901006 KD Elektronik 151844 Convertisseur de signal analogique vers PWM
Description
Le convertisseur de signaux convertit un signal analogique standard (0 … 10 V ou 4 … 20 ma) en signal PWM (0 … 100 % de cycle de service). Le module fournit deux types différents d'interfaces de commande PWM (Open Collector et Open Collector avec Pullup), chacun ayant la même vitesse de rotation. En outre, une sortie analogique 0 … 10 V est disponible, qui délivre également la même vitesse de rotation. Si les deux entrées de signal (AI0-10V et AI4-20mA) sont reliées, les vitesses de rotation les plus élevées sont émises. Il est possible de brancher des ventilateurs AC ou DC, avec des ventilateurs DC avec une consommation de courant jusqu'à 5 A.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Convertisseur de signaux PWM analogique
- 12-48 VDC
- Signal d´entrée :
- 0-10 V ou 4-20 ma
- Sortie de commande :
- Collecteur ouvert avec et sans pull-up
- 0-10 V.
- Large plage de tension d'entrée 12 … 48 VDC
- Compatible avec les ventilateurs ebm-papst
- Montage : rail de support standard 35 mm
- Mise en œuvre d'un signal analogique standard (par ex. sortie d'un API) en signal PWM pour la position de vitesse des moteurs dotés d'une entrée de commande PWM
- Commande de la vitesse des moteurs dans les armoires de commande, les systèmes de chauffage, de ventilation et de climatisation
- Application combinée avec détection de panne de ventilateur du fil Système électronique KD
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
