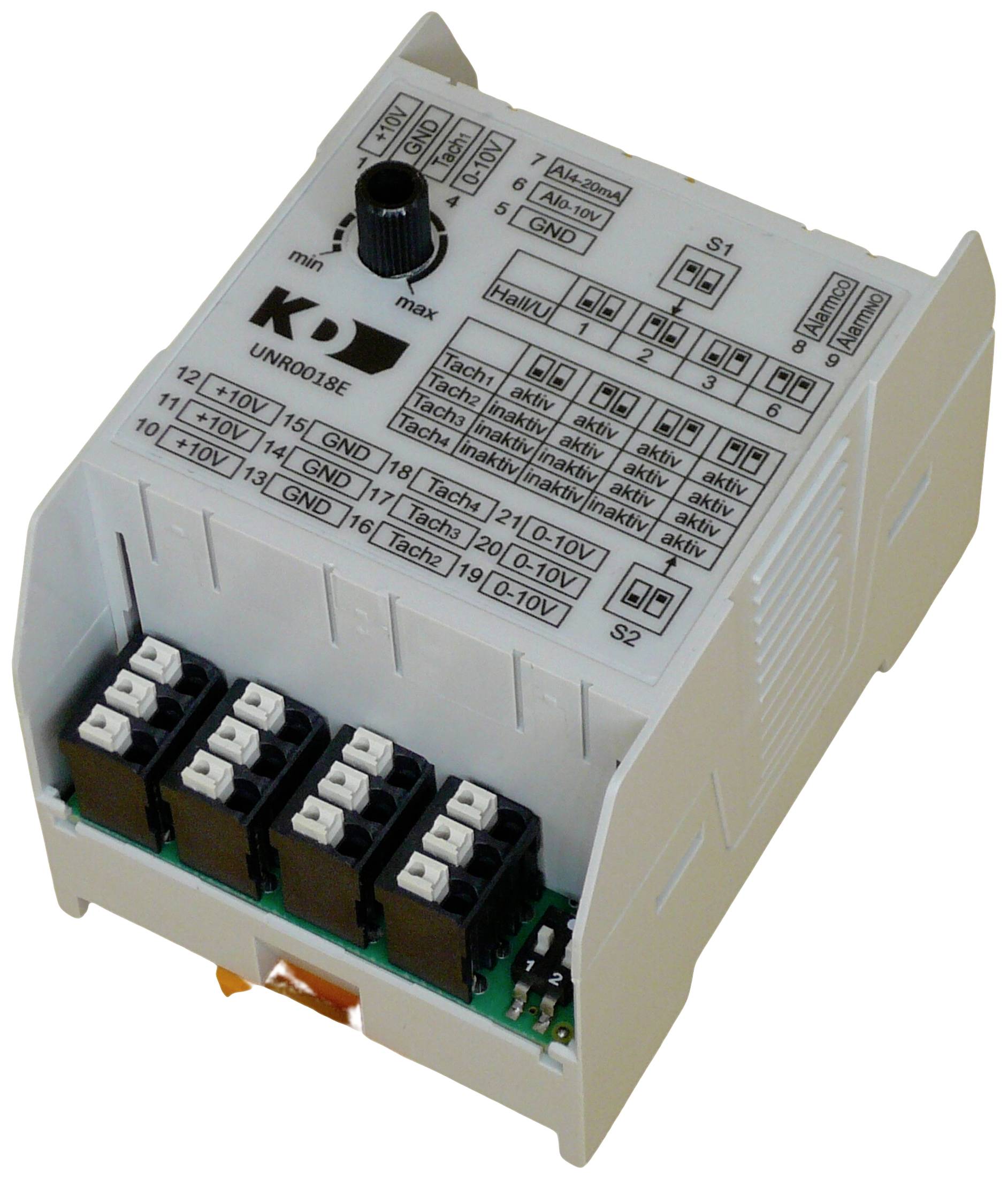

KD Elektronik 26052 Régulateur de vitesse de rotation jeu de barres omnibus 1250 W
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Total (214,99 € / unité(s))
214,99 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Régulateur de vitesse / surveillance dans le boîtier
- Surveillance et réglage de la vitesse jusqu'à quatre ventilateurs EC
- Vitesse réglable avec bouton de commande intégré (potentiomètre) ou signaux standard externes (4...20 ma, 0...10 V)
- Alimentation directe par la tension auxiliaire (+10 VDC) des ventilateurs EC - pas besoin d'un bloc d'alimentation séparé
Caractéristiques techniques
- Type de produit
Régulateur de vitesse de rotation
- Tension de fonctionnement
10 V
1250 W
- Capacité de charge du contact (max.)
5 A
- Type de montage
jeu de barres omnibus
- Couleur
gris clair
- Dim.
(L x l x H) 76 x 52.5 x 60 mm
- Largeur
52.5 mm
- Hauteur
60 mm
- Longueur
76 mm
Documents et téléchargements
Fiche technique
Fiche technique 2901004 KD Elektronik 26052 Régulateur de vitesse de rotation jeu de barres omnibus 1250 W
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2901004 KD Elektronik 26052 Régulateur de vitesse de rotation jeu de barres omnibus 1250 W
Description
Le module permet de surveiller jusqu'à quatre ventilateurs qui disposent d'une sortie Hall (Tacho). La défaillance d'un ventilateur surveillé est signalée par un relais d'alarme (contact normalement ouvert sans potentiel) et une LED.
Le commutateur DIP permet de régler l'un des ports du ventilateur. En outre, le seuil de vitesse inférieur à celui qui indique une panne peut être réglé par commutateur DIP.
En plus de la fonction de surveillance, la vitesse de rotation des ventilateurs peut également être commandée par un bouton rotatif (potentiomètre) monté en dur ou par une entrée 4 - 20 ma ou 0 - 10 V. La valeur la plus élevée des deux entrées et du potentiomètre est toujours émise.
Le module est alimenté par la tension auxiliaire de +10 VDC du ventilateur et a une consommation de courant maximale de 1,0 ma. L'alimentation des ventilateurs doit être séparée.
Ce texte a été traduit par une machine.
Le commutateur DIP permet de régler l'un des ports du ventilateur. En outre, le seuil de vitesse inférieur à celui qui indique une panne peut être réglé par commutateur DIP.
En plus de la fonction de surveillance, la vitesse de rotation des ventilateurs peut également être commandée par un bouton rotatif (potentiomètre) monté en dur ou par une entrée 4 - 20 ma ou 0 - 10 V. La valeur la plus élevée des deux entrées et du potentiomètre est toujours émise.
Le module est alimenté par la tension auxiliaire de +10 VDC du ventilateur et a une consommation de courant maximale de 1,0 ma. L'alimentation des ventilateurs doit être séparée.
Ce texte a été traduit par une machine.
Modèle
- Régulateur de vitesse / surveillance dans le boîtier
- Jusqu'à 4 ventilateurs EC
- 10 VDC (tolérance : 9,70-12,4VDC)
- Courant d'entrée : 1,0mA max.
- 76 x 52 x 60 mm
- Compatible avec les ventilateurs EC du fil ebm-papst avec sortie Hall/Tacho et entrée de commande 0...10 V.
- Alarme de défaut via contact d'alarme sans potentiel (charge jusqu'à 250 VAC / 30 VDC, 5 A)
- Configurable par commutateur DIP
- Montage : rail de support standard 35 mm (TS 35)
- Température de fonctionnement : -25...+70 °C.
- Surveillance et détection des pannes des ventilateurs / ventilateurs, souffleries et moteurs avec sortie Hall
- Position de vitesse ou Commande de ventilateurs / ventilateurs, souffleries et moteurs avec entrée de commande (0...10 V)
- Utilisation dans les armoires de commande, les appareils de chauffage, les systèmes de ventilation et de climatisation ainsi que dans l'automatisation des bâtiments
Contenu de la livraison
- 1 régulateur de vitesse
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
