Name: Metz Connect PTi-C12 24 V AC/DC 11050108 Convertisseur de signal 1 pc(s)
Brand: Metz Connect
SKU: 3164619
Availability: InStock

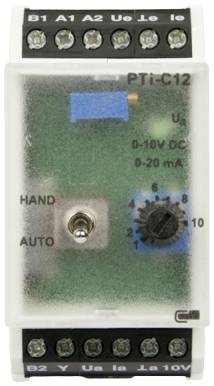

Un dispositif de commande électrique avec un interrupteur et un potentiomètre, marqué 'Manuel' et 'Automatique'. Il présente des échelles de '0-10V CC' et '0-20 mA'.

Type de produit

Convertisseur de signal

Signal d'entrée max. (Courant)

20 mA

Signal d'entrée max. (tension)

10 V

Type

PTi-C12 24 V AC/DC

Dim.

(L x l x H) 60 x 35 x 69.30 mm

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison le mar. 3 novembre

4 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (71,99 € / unité(s))

71,99 €

Prix TTC

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type: PTi-C12 24 V AC/DC

Type de produit: Convertisseur de signal

Signal d'entrée max. (Courant): 20 mA

Signal d'entrée max. (tension): 10 V

Dim.: (L x l x H) 60 x 35 x 69.30 mm

Connexion: borne à vis

Signal de sortie (tension): 0 - 10 V/DC

Signal de sortie (Courant): 0 - 20 mA

Tension de fonctionnement: 24, 24 V/AC, V/DC (max)

Tension de fonctionnement max.: 24 V/AC
24 V/DC

Charge: 500 Ω

Signal d'entrée (Tension): 0 - 10 V/DC

Signal d'entrée (Courant): 0 - 20 mA

Contenu: 1 pc(s)

Configuration: Potentiomètre

Largeur: 35 mm

Hauteur: 69.30 mm

Longueur: 60 mm

Consommation électrique: AC: 200 ma; DC: 110 mA

Température ambiante max.: +70 °C

Température ambiante min.: -20 °C

Tension d'alimentation (num.): 24 V/AC
24 V/DC

Tension d'alimentation U(B): 24 V AC/DC

Section de câble rigide (max.): 2.5 mm²

Section min. de câble rigide: 0.34 mm²

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3164619 Metz Connect PTi-C12 24 V AC/DC 11050108 Convertisseur de signal 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3164619 Metz Connect PTi-C12 24 V AC/DC 11050108 Convertisseur de signal 1 pc(s)

Description

Le séparateur de potentiel / convertisseur de signal sert à la séparation de signaux analogiques dans la plage de 0 à 10 V DC et de 0 à 20 ma DC ou à la conversion de signaux de 0 à 10 V DC à 0 à 20 ma DC ou de 0 à 20 ma DC à 0 à 10 V. DC. Les entrées, ou Les signaux de sortie ainsi que la tension d'alimentation sont mutuellement séparés en potentiel. Un signal d'entrée de 0 à 10 V ou de 0 à 20 ma peut être branché sur l'appareil. Fonction de séparation du potentiel : sur le PT-C12, le signal d'entrée 0 à 10 V est ajusté proportionnellement au signal de sortie 0 à 10 V. Le PTI-C12 compense proportionnellement le signal d'entrée de 0 à 20 ma par rapport au signal de sortie de 0 à 20 ma. Fonction conversion de signal avec séparation de potentiel : pour une conversion de signal de 0 à 10 V à 0 à 20 ma ou de 0 à 20 ma à 0 à 10 V, le signal de sortie converti peut être réajusté à l'aide d'une filière de broche intégrée. En outre, un niveau de commande de secours manuel avec interrupteur AUTO MANUEL avec contact de retour d'information est intégré. Le potentiomètre frontal permet de régler MANUELLEMENT le signal de sortie de 0 à 10 V ou de 0 à 20 ma en position d'interrupteur. Une tension de sortie constante de max. 10 V DC, 5 ma est disponible sur la borne 10 V. L'entrée y sert à l'affichage LED de la tension de sortie UA. La luminosité de la LED dépend de la hauteur du signal de sortie (pont entre UA et y). Un signal externe peut également être activé à l'entrée y pour l'affichage LED de 0 à 10 V DC.raccordement avec bornes à vis.

Ce texte a été traduit par une machine.
