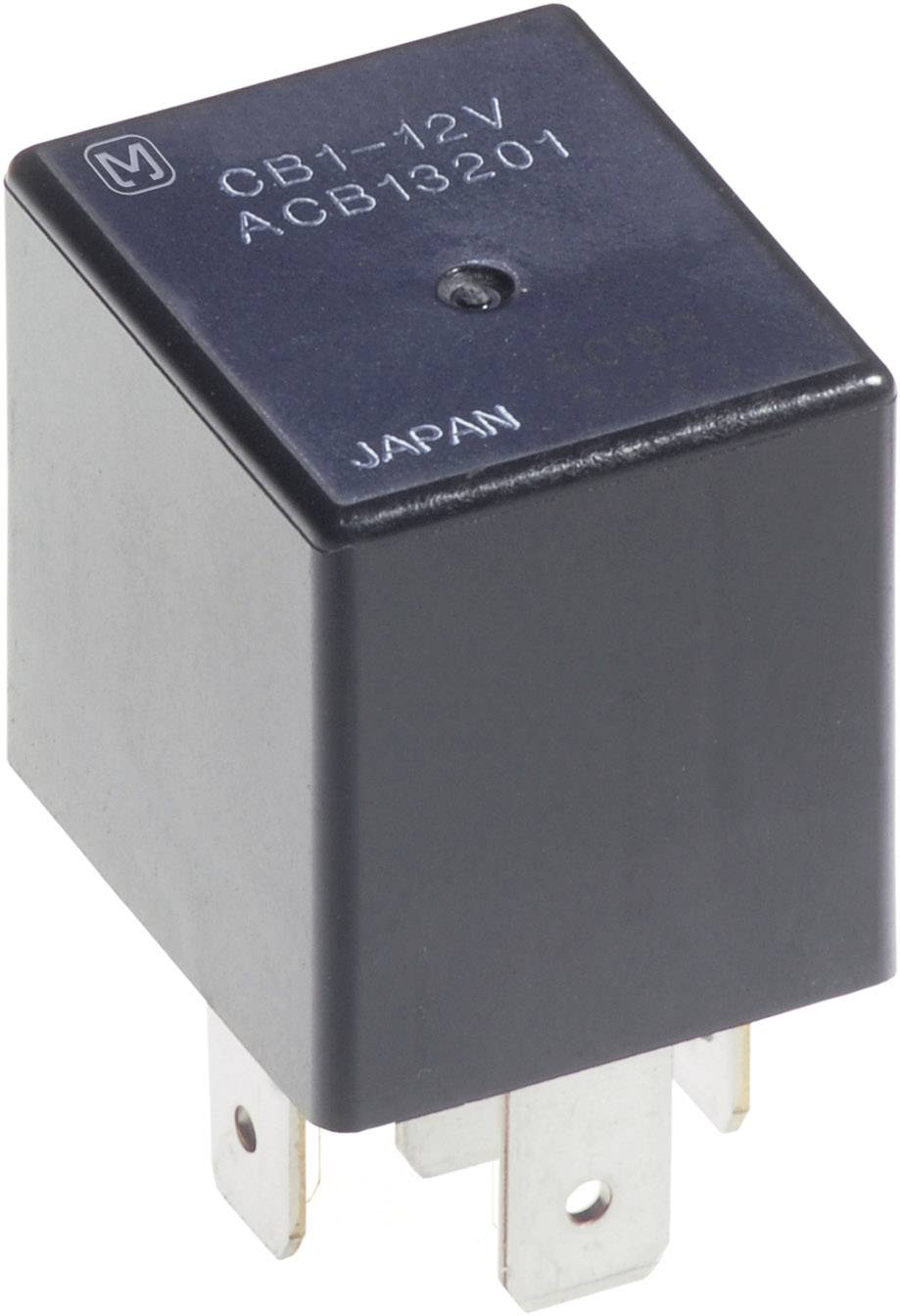

Photo non contractuelle
Panasonic CB1AP12 Relais automobile 12 V/DC 40 A 1 NO (T)
Type de produit
Relais automobile
Tension nominale de la bobine
12 V/DC
Type de contact
1 NO (T)
Connexion
pin à souder
Tension de contact (max.)
14 V/DC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Total (6,49 € / unité(s))
6,49 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tenue en tension: (contact ouvert) 500 V/ACRMS/60 s, (entre les contacts et la bobine) 500 V/AC RMS/60 s
- Puissance de la bobine: 1400 mW
- Consommation: 1.4 W
- Résistance d'isolation (500 V/DC) 20 MΩ
- Type de produit
Relais automobile
- Type
CB1AP12
- Spécificités
sans équerre de fixation
- Tension nominale de la bobine
12 V/DC
- Type de contact
1 NO (T)
- Matériau du contact
alliage d'argent
- Connexion
pin à souder
- Tension de contact (max.)
14 V/DC
- Courant de commutation (max.)
40 A
- Résistance (bobine)
103 Ω
- Température min.
-40 °C
- Température max.
+85 °C
- Largeur
26 mm
- Hauteur
25 mm
- Longueur
26 mm
- Dim.
(L x l x H) 26 x 26 x 25 mm
- Type
CB1AP12
Documents et téléchargements
Fiche technique
Fiche technique 505106 Panasonic CB1AP12 Relais automobile 12 V/DC 40 A 1 NO (T)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 505106 Panasonic CB1AP12 Relais automobile 12 V/DC 40 A 1 NO (T)
Description
Relais automobile monostable haute performance avec résistance aux chocs élevées et faibles pertes de contact. Utilisation : électronique de confort, climatisation, démarreur, ABS, éclairage.
Avertissement
Les informations sur le courant de commutation se rapportent au courant maximal de commutation. Pour en savoir plus, consultez à la documentation complète disponible gratuitement en téléchargement.
