Name: Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Disjoncteur électronique 1 pc(s)
Brand: Phoenix Contact
SKU: 3562601
Availability: BackOrder

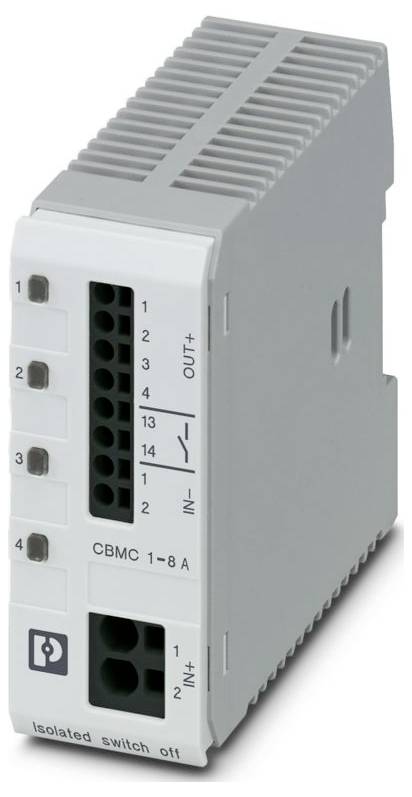

Dispositif de commutation isolée « CBMC 1-8A » avec ports d'entrée-sortie étiquetés, affichant des indicateurs numériques pour l'état de la connexion, conçu pour les systèmes électriques.

Photo non contractuelle

Type de produit

Disjoncteur électronique

Modèle

Module de rail support monobloc

Connexion

Raccordement à ressort Push-In

Indice de protection

IP20

Longueur

98 mm

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 17 novembre

18 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (199,99 € / unité(s))

199,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Famille de produits : CBMC
Forme : module de rail support monobloc
Nombre de pôles: 1.
Affichage / Télécommunication : Affichage / Télécommunication
Fonction de commutation : contact NO
Type de raccordement : connecteur Push-In
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 12
Largeur : 36 mm
Hauteur : 90 mm
Profondeur : 98 mm (rail support inclus 7,5 mm)
Couleur : gris clair RAL 7035
Classe inflammabilité conformément à la norme UL94 : V-0
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... 70 °C
Altitude: ≤ 3000 m à 52 °C (amsl);≤ 4000 m à 46 °C (amsl)
Normes/réglementations: EN 50178
Remarque: Équipement des installations à courant fort avec des équipements électroniques
Type de montage : rail support : 35 mm
Propriétés d'isolement: Propriétés d'isolation
Degré de pollution : 2
Désignation de connexion: Circuit de télécommunication
Tension de fonctionnement : 0 V c.c. ... 30 V C.C.
Courant de fonctionnement : 100 mA c.c.
Longueur de dénudage : 10 mm
Général : général
Résistance à la tension : max. 35 V c.c. (circuit de charge)
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 2,5 mm²
Étiquette : ISA S71.04.2013 G3 Harsh Group A
MATÉRIAU: PC;PA 6.6;PA 6.3T;POM
Sécurisation : électronique
Perte de puissance : type. 1,8 W (au ralenti) ;< 7 W (en mode nominal)
Tension assignée : 24 V c.c.
Indice de protection: III
Rendement : 99 %
Résistance au retour : max. 35 V c.c.
MTBF (IEC 61709, SN 29500) : 5000000 h (à 25 °C avec 21 % de charge) ; 2000000 h (à 40 °C avec 34,25 % de charge) ; 321056 h (à 52 °C avec 100 % de charge)
Test du pollueur: Test du pollueur
Nombre de canaux : 4
Retard d'activation : 0,1 s (par canal de sortie)
Exécution de contact : relais, contact NO
Tension nominale : 0,5 kV
Circuit de charge : Circuit de charge
Type de déclenchement: EG (électronique - séparateur galvanique)
Pré-sécurité requise : nécessaire uniquement si Imax de l'alimentation > capacité de commutation de court-circuit. Élément Fail Safe intégré.;30 A (gG, alimenté par bloc d'alimentation linéaire, Icn ≥ 200 A)
Courant de repos I0 : type. 75 mA
Indication de température : 25 A DC (à 60 °C) ; 28 A DC (à 56 °C) ; 32 A DC (à 52 °C)
Élément Fail-Safe : 15 A DC (par canal de sortie)
Temps d'arrêt : ≤ 10 ms ( > 2,0 x IN EN cas de court-circuit);1 s (1,2 ... 2,0 x IN)
Coupure sous-tension : ≤ 17,8 V c.c. (actif) ;≥ 18,8 V c.c. (inactif)
Max. Charge capacitive : 45000 µF (en fonction du réglage du courant et du courant de court-circuit disponible)
Test d'humidité : 96 h, 95 % RH, 40 °C.
Courant assigné EN : 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (réglable par canal de sortie)
Capacité de commutation de court-circuit : 300 A
Courant assigné (préréglé) : 4 A
Tolérance de mesure I: ± 15 %
Arrêt de surtension : ≥ 30,5 V c.c. (actif) ;≤ 29,5 V c.c. (inactif)
Canal LED OFF : OFF (canal éteint)
Canal LED jaune : s'allume (canal activé, utilisation du canal > 80 %) ; clignote (mode de programmation actif)
Canal LED vert : allumé (canal activé)
Canal LED rouge : s'allume (canal éteint, erreur de relais, surtension ou sous-tension active) ; s'allume temporairement (canal éteint, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) ; clignote (canal éteint, réenclenchement, déclenchement de surcharge ou de court-circuit) ; clignote deux fois (canal éteint, dépassement de la limite de courant totale de l'appareil 32 A)
Temps d'initialisation de la modularité: 1,6 s.
Temps d'attente après l'arrêt d'un canal: 5 s (en cas de surcharge / court-circuit)
Circuit principal IN+ : circuit principal IN+
Circuit électrique principal DANS- : circuit électrique principal DANS-
Circuit principal OUT : circuit principal OUT
Circuit de télécommunication: Circuit de télécommunication

Type de produit: Disjoncteur électronique

Modèle: Module de rail support monobloc

Connexion: Raccordement à ressort Push-In

: IP20

Longueur: 98 mm

Largeur: 36 mm

Hauteur: 90 mm

Convient pour: Rail 35 mm

Contenu: 1 pc(s)

Type: CBMC EG4 24DC/1-8A NO

Dim.: (L x l x H) 98 x 36 x 90 mm

Profondeur: 98 mm

Tension de fonctionnement: 30 V

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3562601 Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Disjoncteur électronique 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3562601 Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Disjoncteur électronique 1 pc(s)

Description

Disjoncteur électronique EG (électronique - séparateur galvanique), 1 broche, ligne de déclenchement : électronique, type de montage : rail support : 35 mm, courant dimensionnel : 32 A
