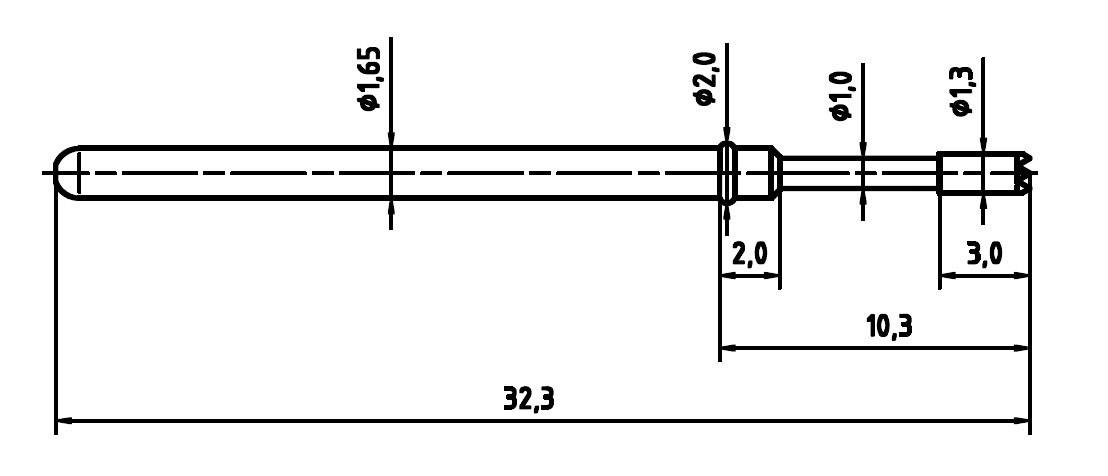

Croquis/schéma
1/2
Croquis/schéma
PTR Hartmann 2021-C-1.5N-AU-1.3 Broche de contrôle de précision
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3,16 €
10
7% = 0,23 €
2,93 €
25
10% = 0,33 €
2,83 €
50
12% = 0,39 €
2,77 €
100
15% = 0,47 €
2,69 €
250
17% = 0,54 €
2,62 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (3,16 € / unité(s))
3,16 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Résistance de passage : ≤25 mΩ
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Affinage
Or
- Forme de la tête
C
- Type
2021-C-1.5N-AU-1.3
- Dimension grille
2.54 mm
- Débattement
5.3 mm
- Ø de la broche
1.65 mm
- Longueur de broche
32.3 mm
- Pression de ressort
1.5 N
- Résistance de continuité
≤25 mΩ
- INOM
3 A
- Type
Broche de test 2021-C-1.5N-Au-1.3
- Conforme à la norme RoHS
oui
- Type de produit
Broche de contrôle de précision
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 736955 PTR Hartmann 2021-C-1.5N-AU-1.3 Broche de contrôle de précision
Description
Double sonde de précision avec contact à ressort pour les modules et le test de plaquettes de circuits imprimés. Se compose d'un boîtier avec contact à ressort et une sonde. Le capuchon à commander séparemment peut être installé dans une platine ou sur une vitre plexiglas et permet de loger la sonde. La sonde peut être ainsi remplacée sans problème.
Avertissement
Codification:
xxxx (série) - xx (forme de tête) - x.xN (pression du contact) - xx (affinage/finition) - xx.xx (Ø tête en mm/matière de la tête)
Finition: AU = Or, RH = Rhodium, NI = Nickel; Matière de la tête: M = laiton, C = bronze de berrylium.
