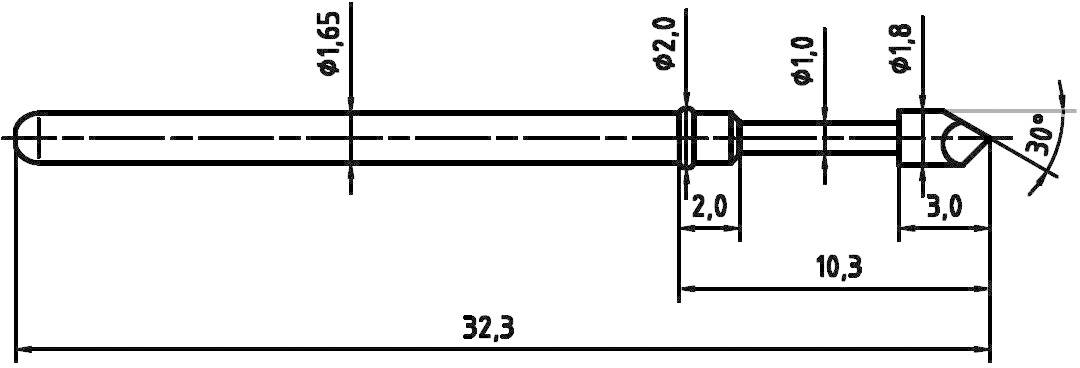

Croquis/schéma
1/2
Croquis/schéma
PTR Hartmann 2021-H-1.5N-RH-1.8 Broche de contrôle de précision
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
18 pièce(s) (Dans la limite des stocks disponibles)
Vente et expédition :
Nombre
Total (1,24 € / unité(s))
€
Caractéristiques techniques
- Résistance de passage : ≤25 mΩ
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Affinage
Rhodium
- Forme de la tête
H
- Type
2021-H-1.5N-RH-1.8
- Dimension grille
2.54 mm
- Débattement
5.3 mm
- Ø de la broche
1.65 mm
- Longueur de broche
32.3 mm
- Pression de ressort
1.5 N
- Résistance de continuité
≤25 mΩ
- INOM
3 A
- Type
Pointe de touche 2021-H-1,5N-Rh-1,8
- Conforme à la norme RoHS
oui
- Type de produit
Broche de contrôle de précision
Documents et téléchargements
Fiche technique
Fiche technique 737006 PTR Hartmann 2021-H-1.5N-RH-1.8 Broche de contrôle de précision
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 737006 PTR Hartmann 2021-H-1.5N-RH-1.8 Broche de contrôle de précision
Description
Double sonde de précision avec connecteur femelle pour les modules et le test de plaquettes de circuits imprimés. Est équipée d'un boîtier pourvu d'un contact à ressort et d'une sonde. Le cache/capuchon à commander séparemment peut être installé sur une platine ou une vitre plexiglas et peut loger la sonde. La sonde peut être remplacée sans problème.
Avertissement
Codification:
xxxx (série) - xx (forme de la tête) - x.xN (pression du contact) - xx (finition/affinage) - xx.xx (Ø tête en mm /matière de la tête)
Finition: AU = Or, RH = Rhodium, NI = Nickel; Matière de la tête : M = laiton, C = bronze au béryllium.
