Relais de puissance Siemens 3TG1010-0AL2 3 NO (T), 1 NF (R) 1 pc(s)

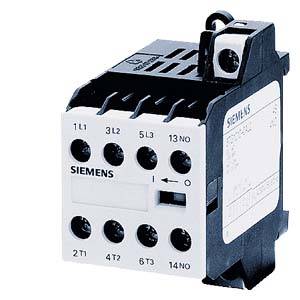

Un contacteur électrique Siemens avec plusieurs points de contact et un levier d'actionnement dans le coin supérieur droit.
Un tableau électrique aux portes ouvertes montre différents composants électroniques et câblages. En haut, un voyant lumineux est allumé.
Schéma de câblage d'un appareil électronique montrant les connexions et les composants avec les entrées A1, A2 et les sorties 1/L1 à 6/T3.
Dessin technique d'un relais avec des dimensions détaillées. À gauche, bornes de connexion, à droite vue latérale avec une longueur de 59,7 mm et une hauteur de 63,8 mm.
1/4
Photo non contractuelle
Type de produit
Contacteur moteur
Nombre de pôles
3 pôles
Puissance
4 kW
Connexion
raccord à vis
Type
3TG1010-0AL2
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 30 octobre
23 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (44,99 € / unité(s))
44,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Relais de puissance, AC-3, 8,4 A, 4 kW / 400V, 3 pôles, AC 230 V, 45-450 Hz, contacts auxiliaires : 1 S, connexion vissée
Type de produit

Contacteur moteur

Type

3TG1010-0AL2

Nombre de pôles

3 pôles

Type de contact

3 NO (T)

1 NF (R)

Type de contact auxiliaire

1 NO (T)

Tension de commande (max.)

230 V/AC

Gamme de tension de commande

230 V/AC (max)

Tension de contact (max.)

400 V/AC

Courant continu (max.)

8.4 A

4 kW

Convient pour marque

Siemens

Adapté pour série

Siemens série Sirius

Spécificités

avec contact auxiliaire

Type de montage

fixation par encliquetage

fixation par vis

Connexion

raccord à vis

Température min.

-25 °C

Température max.

+55 °C

Largeur

36 mm

Hauteur

62 mm

Profondeur

60 mm

Dim.

(l x H x P) 36 x 62 x 60 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

VRAI

4 kW

3

0

1

0

8.4 A

20 A

230-230 V

230-230 V

Screw connection

AC

3.677

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 1753132 Relais de puissance Siemens 3TG1010-0AL2 3 NO (T), 1 NF (R) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1753132 Relais de puissance Siemens 3TG1010-0AL2 3 NO (T), 1 NF (R) 1 pc(s)

Description

Protection moteur 3TG1010 0AL24S AC 230V 45-450Hz
