Takamisawa JV-12S-KT Relais pour circuits imprimés 12 V/DC 5 A 1 NO (T) 1 pc(s)

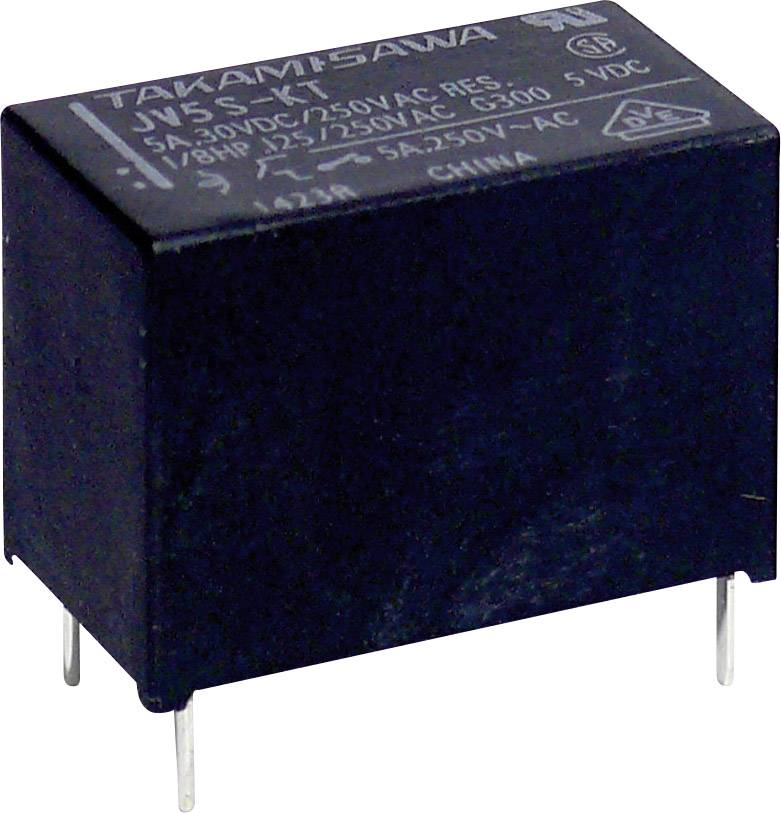

Un relais électronique noir rectangulaire avec des bornes métalliques, portant l'inscription : 'TAKAMISAWA JW5-KT' et des indications de tension.
Dessin technique d'un composant électronique avec des dimensions en millimètres. Présente différentes vues et informations de connexion.
1/2
Photo non contractuelle
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
12 V/DC
Type de commande
monostable, 1 bobine
Type de contact
1 NO (T)
Tension de contact (max.)
150 V/DC
250 V/AC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Actuellement indisponible
Vente et expédition :
Conrad ElectronicCGV
Total (3,79 € / unité(s))
3,79 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de puissance miniature série JV

Nos services :

  • Un panneau triangulaire avec les lettres 'D', 'V', 'E'.
  • Un design circulaire abstrait en noir et blanc, composé de formes géométriques, avec un segment noir dans la partie supérieure droite du cercle.
  • Un logo stylisé avec des lettres et un petit cercle. L'arrière-plan est blanc, la forme représentée est noire.

Caractéristiques techniques

Type de produit

Relais pour circuits imprimés

Type

JV-12S-KT

Tension nominale de la bobine

12 V/DC

Tension de fonctionnement (min.)

9 V/DC

Type de commande

monostable, 1 bobine

Résistance (bobine)

720 Ω

Type de contact

1 NO (T)

Matériau du contact

alliage d'argent

Tension de contact (max.)

150 V/DC

250 V/AC

Courant de commutation (max.)

5 A

Puissance de coupure max.

150 W

1250 VA

Connexion

pin à souder

Temps de réponse

8 ms

Temps de descente

4 ms

Température min.

-40 °C

Température max.

+70 °C

Longueur

17.5 mm

Largeur

10 mm

Hauteur

12.5 mm

Dim.

(L x l x H) 17.5 x 10 x 12.5 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

Documents et téléchargements

Fiche technique

Fiche technique 502946 Takamisawa JV-12S-KT Relais pour circuits imprimés 12 V/DC 5 A 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 502946 Takamisawa JV-12S-KT Relais pour circuits imprimés 12 V/DC 5 A 1 NO (T) 1 pc(s)

Description

Principaux domaines d'utilisation : SPS, relais temporisé, thermostat et cartes d'interface.

Avertissement

Standard résistant au lavage (IP 67)
