Name: WAGO 750-630/000-008 API - Carte codeur 750-630/000-008 1 pc(s)
Brand: WAGO
SKU: 192005
Availability: BackOrder

Module d'interface avec différentes connexions colorées pour connexions électroniques, monté sur rail DIN.

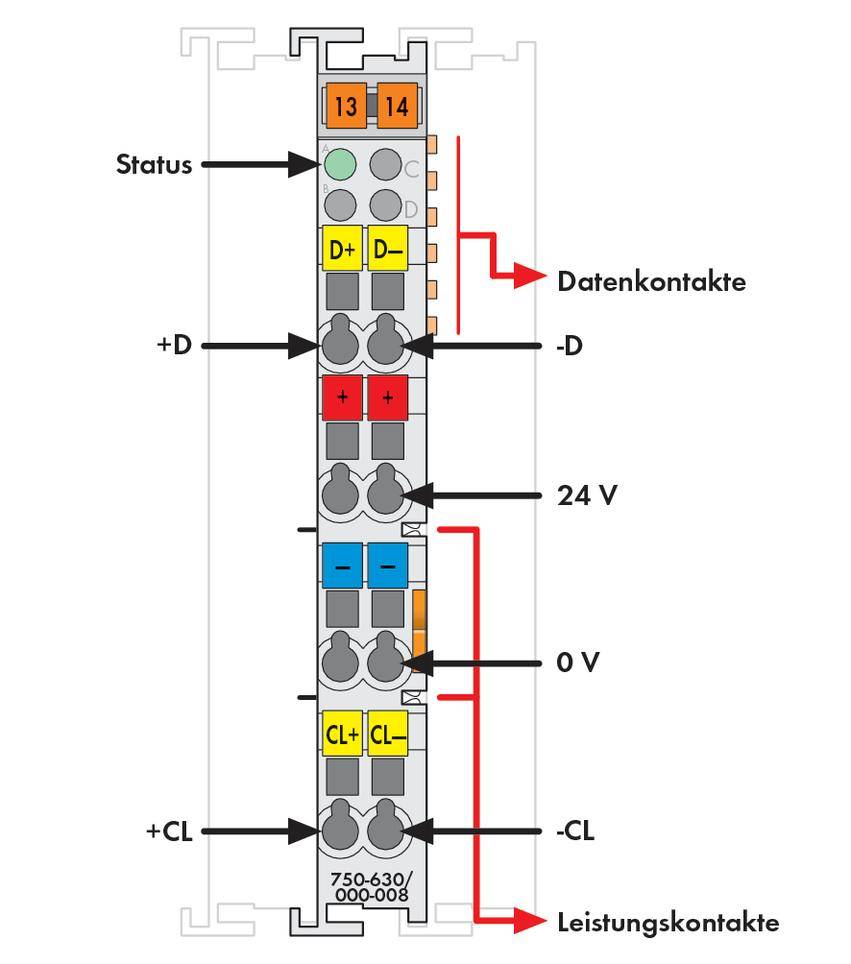

Module électronique avec affichage de statut, contacts de données (+D, -D) et contacts de puissance (+CL, -CL, 24 V, 0 V). Contacts marqués par couleur.

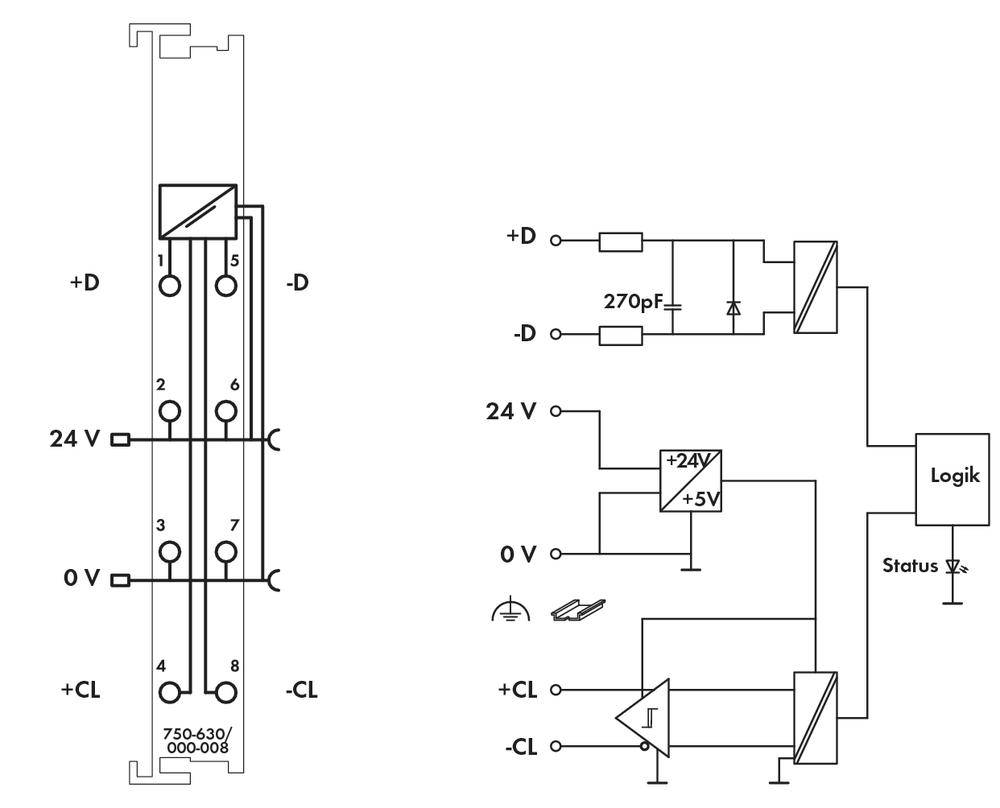

Diagramme d'un circuit électronique : À gauche, un capteur de courant avec des bornes. À droite, un module logique connecté à des résistances et des condensateurs.

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 3 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (419,00 € / unité(s))

419,00 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 2,5 mm²
AWG: 28 - 14
Connexion: CAGE CLAMP®
Longueur de dénudage: 8 - 9 mm
Taux de transfert: 125 kHz (max. 1 MHz)
Montage: TS 35
Température de fonctionnement: 0 - +55 °C

Type de produit: API - Carte codeur

Interfaces: Geber SSI
Bornes

Type: 750-630/000-008

Nombre d’entrées max.: 2

Nombre de sorties max.: 2

Tension de fonctionnement: 24 V/DC

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 12 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Dim.: (L x l x H) 100 x 12 x 64 mm

Référence fabricant: 750-630/000-008

Poids: 46.5 g

Connexion: connexion Cage Clamp

Couleur: gris clair

Type de montage: sur rail porteur (rail DIN)

Alim.: 24 V/DC

: 12

: 100 mm

: 69.8 mm

: FAUX

: DC

: FAUX

: 0

: 0

: 0

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 24-24 V

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

WAGO 750-630/000-008 API - Carte codeur 750-630/000-008 1 pc(s)

Code produit :192005

Livraison avant le jeu. 3 décembre

Conrad Electronic

Ce produit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630 API - Carte codeur 750-630 1 pc(s)

Code produit :191997

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-001 API - Carte codeur 750-630/000-001 1 pc(s)

Code produit :191999

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-002 API - Carte codeur 750-630/000-002 1 pc(s)

Code produit :192000

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-004 API - Carte codeur 750-630/000-004 1 pc(s)

Code produit :192001

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-006 API - Carte codeur 750-630/000-006 1 pc(s)

Code produit :192002

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-009 API - Carte codeur 750-630/000-009 1 pc(s)

Code produit :192006

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-011 API - Carte codeur 750-630/000-011 1 pc(s)

Code produit :192007

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-012 API - Carte codeur 750-630/000-012 1 pc(s)

Code produit :192008

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

WAGO 750-630/000-013 API - Carte codeur 750-630/000-013 1 pc(s)

Code produit :192009

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

419,00 €^*

Documents et téléchargements

Fiche technique

Fiche technique 192005 WAGO 750-630/000-008 API - Carte codeur 750-630/000-008 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192005 WAGO 750-630/000-008 API - Carte codeur 750-630/000-008 1 pc(s)

Description

Cette borne est l’interface pour la connexion directe d’un codeur SSI.

La borne d’interface expédie une impulsion pour obtenir les données au format SSI de l’encodeur et met les informations à la disposition du processus de commande sous forme de mots. Différents modes d’exploitation, vitesse de transfert et format de données peuvent être réglés par un registre de contrôle.

L’alimentation de l’encodeur SSI peut être raccordée directement à la borne.

Unité d'adressage: 1 x 32 bits 1 x 8 bits (contrôle/état) (optionnel) (24 bits données, 8 bits réservés)
