Name: WAGO 750-653/025-000 API - Interface sérielle 750-653/025-000 1 pc(s)
Brand: WAGO
SKU: 192059
Availability: BackOrder

Système WAGO I/O 750 Série Borniers, Module Profibus avec bornes de connexion de différentes couleurs pour une attribution de signaux différenciée.

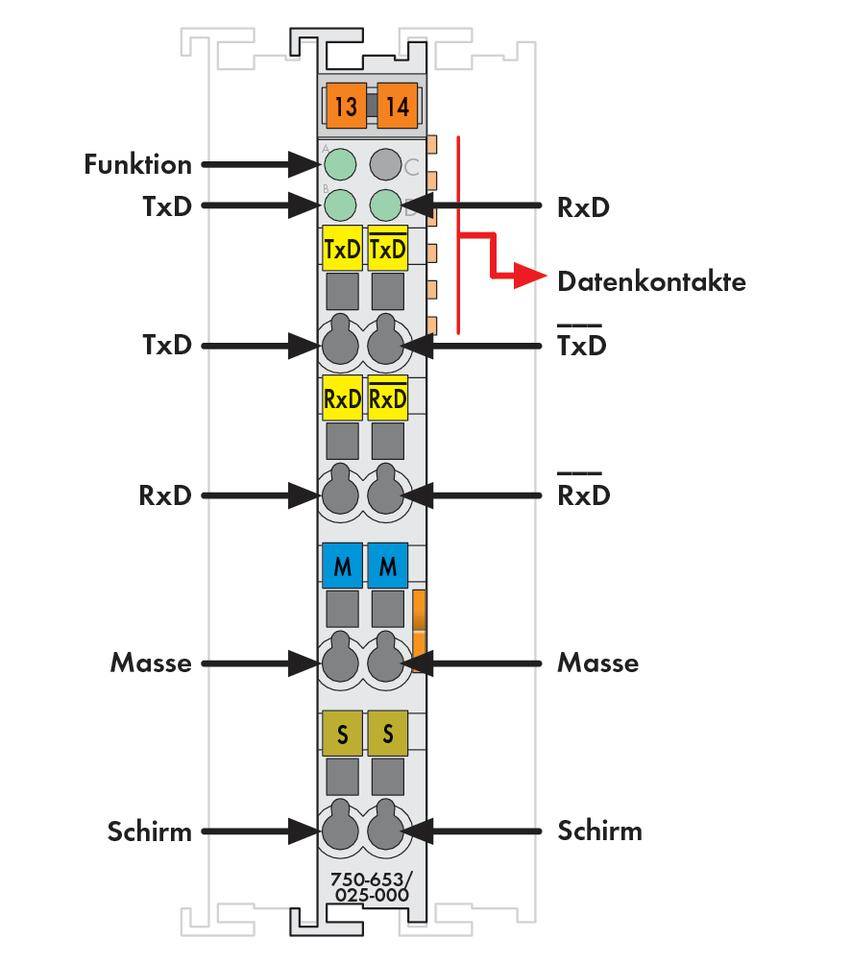

Diagramme d'un connecteur avec contacts de données. Montre des fonctions telles que TxD, RxD, masse et blindage. Comprend les numéros de broche 13 et 14.

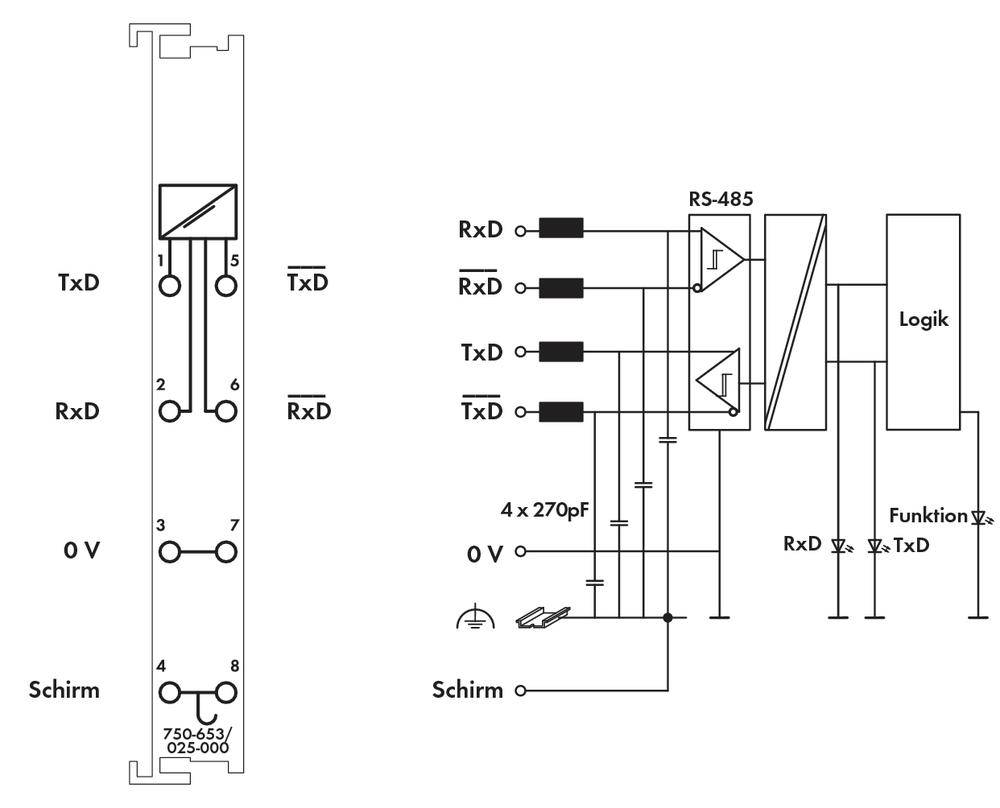

'Schéma de câblage d'un module de communication, montrant le câblage des lignes TxD, RxD, du bus RS-485, des connexions logiques et des blindages.'

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 10 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (555,00 € / unité(s))

555,00 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 2,5 mm²
AWG: 28 - 14
Connexion: CAGE CLAMP®
Longueur de dénudage: 8 - 9 mm
Taux de transfert: 9600 Baud (Voreinstellung) 1200 Baud ... 19200 Baud
Montage: TS 35
Température de fonctionnement: -20 - +60 °C

Type de produit: API - Interface sérielle

Interfaces: RS 485
Bornes

Type: 750-653/025-000

Nombre d’entrées max.: 1

Nombre de sorties max.: 1

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 12 mm

Température ambiante max.: +60 °C

Température ambiante min.: -20 °C

Dim.: (L x l x H) 100 x 12 x 64 mm

Référence fabricant: 750-653/025-000

Poids: 49 g

Type de montage: sur rail porteur (rail DIN)

Alim.: par système interne DC/DC

: 12

: 100 mm

: 69.8 mm

: FAUX

: DC

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 5-5 V

UKCA: non pertinent

Variantes(Les prix s'entendent TTC hors frais de port)

WAGO 750-653/025-000 API - Interface sérielle 750-653/025-000 1 pc(s)

Code produit :192059

Livraison avant le jeu. 10 décembre

Conrad Electronic

Ce produit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

555,00 €^*

WAGO 750-650 API - Interface sérielle 750-650 1 pc(s)

Code produit :192035

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/000-001 API - Interface sérielle 750-650/000-001 1 pc(s)

Code produit :192036

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/000-002 API - Interface sérielle 750-650/000-002 1 pc(s)

Code produit :192037

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/000-006 API - Interface sérielle 750-650/000-006 1 pc(s)

Code produit :192041

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/000-010 API - Interface sérielle 750-650/000-010 1 pc(s)

Code produit :192044

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/000-011 API - Interface sérielle 750-650/000-011 1 pc(s)

Code produit :192045

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/000-012 API - Interface sérielle 750-650/000-012 1 pc(s)

Code produit :192046

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/000-015 API - Interface sérielle 750-650/000-015 1 pc(s)

Code produit :192049

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

445,00 €^*

WAGO 750-650/003-000 API - Interface sérielle 750-650/003-000 1 pc(s)

Code produit :192051

Livraison avant le jeu. 10 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

685,00 €^*

Documents et téléchargements

Fiche technique

Fiche technique 192059 WAGO 750-653/025-000 API - Interface sérielle 750-653/025-000 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192059 WAGO 750-653/025-000 API - Interface sérielle 750-653/025-000 1 pc(s)

Description

L'interface intégrée dans la borne de bus permet la connexion d’appareils avec une interface RS-485.

Elle travaille selon la norme standard TIA/EIA‐-485‐A, DIN 66259.

Ainsi, le coupleur met les données à la disposition du bus. Le système de communication borne-coupleur est indépendant et travaille en Full Duplex à une vitesse de 19200 bauds.

L'interface RS-485 est d’une très grande rapidité, elle offre une séparation galvanique parfaite et une très grande protection contre les perturbations

Le blindage est directement connecté au rail.

Unité d'adressage: 1 x 24 bits entrées/sorties (3 bytes de données utiles) 1 x 8 bits (contrôle/état)
