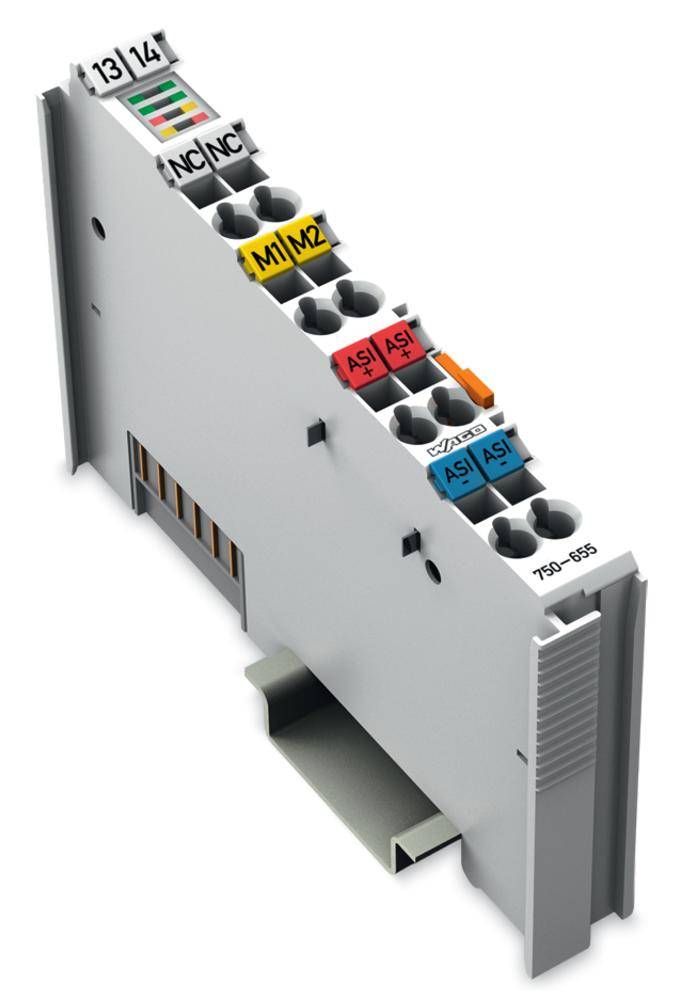

WAGO 750-655 API - Lien IO 750-655 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
420,83 €
3
2% = 10,26 €
410,57 €
5
3% = 14,35 €
406,48 €
10
4% = 17,08 €
403,75 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (420,83 € / unité(s))
420,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Lien IO
- Interfaces
Bus ASI
Bornes
- Type
750-655
- Nombre d’entrées max.
1
- Nombre de sorties max.
1
- Tension de fonctionnement
31.6 V/DC
- Hauteur
65 mm
- Longueur
100 mm
- Largeur
51 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l x H) 100 x 51 x 65 mm
- Référence fabricant
750-655
- Poids
56 g
- Alim.
par système interne DC/DC
12
100 mm
67.8 mm
FAUX
DC
FAUX
FAUX
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
24-24 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 192062 WAGO 750-655 API - Lien IO 750-655 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 192062 WAGO 750-655 API - Lien IO 750-655 1 pc(s)
Description
La borne maître AS-Interface 75x‐655 permet de raccorder le réseau AS-Interface à un autre bus de terrain.
Elle se comporte en tant que maître du réseau AS-Interface.
La borne maître AS-Interface 75x‐655 est un maître M4 selon la spécification AS‐Interface V3.0.
C'est à dire :
· On peut connecter jusqu'à 62 esclaves AS-Interface sur le réseau AS-I,
· la transmission des valeurs analogiques est intégrée dans le maître et
· supporte tous les profiles esclaves selon V3.0 et les types de transaction combinées 1 à 5 ainsi que les services d'écriture et de lecture acycliques.
Les fonctions AS-I sont envoyées cycliquement ou en mode acyclique.
En mode d'échange de données cyclique la transmission des données binaires sur le réseau AS-I est configurable jusqu'à 32 octets d'entrées/sorties. Les espaces libres de la table image cyclique peuvent être occupés par les valeurs analogiques.
Des fonctions de diagnostic permettent de localiser rapidement les erreurs de configuration ainsi que les parasites sur la communication AS-I. Un mode d'auto-installation permet la création d'un réseau d'interface AS par une installation séquentielle d'esclaves sans outil d'adressage.

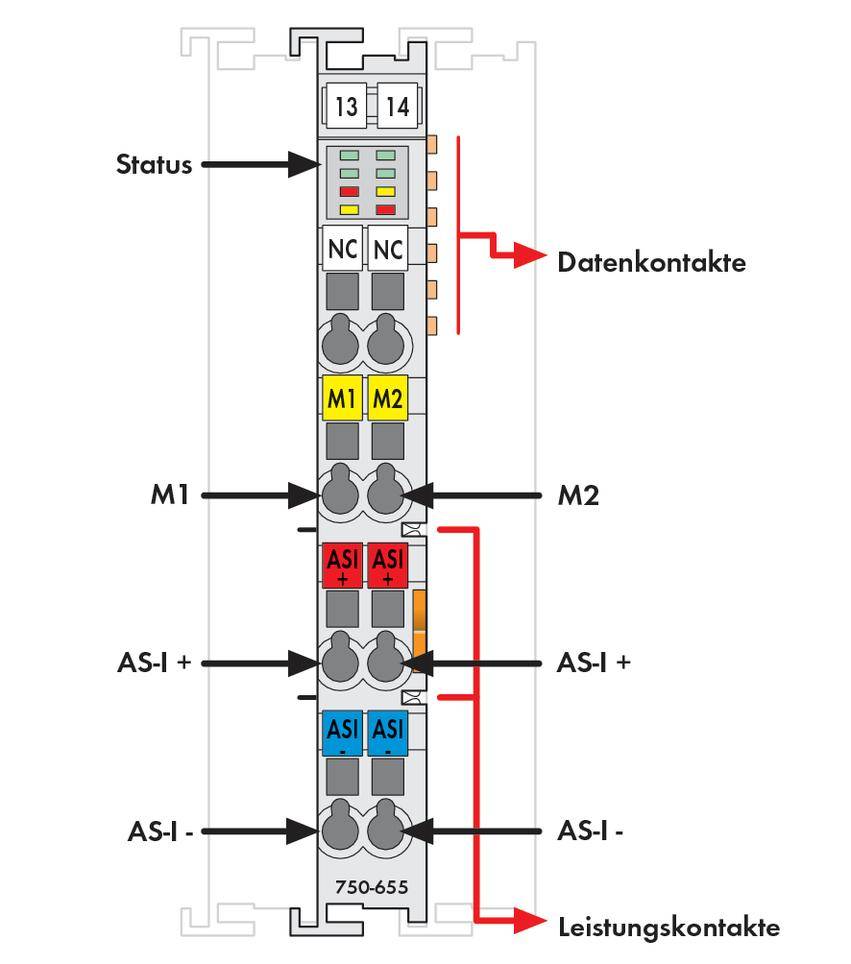

Des LED indiquent le mode de fonctionnement, l'état de la communication avec le bus interne ainsi que la communication sur le réseau.
Unité d'adressage: 12 ... 48 bytes configuration libre dont 1 byte contrôle/état
Elle se comporte en tant que maître du réseau AS-Interface.
La borne maître AS-Interface 75x‐655 est un maître M4 selon la spécification AS‐Interface V3.0.
C'est à dire :
· On peut connecter jusqu'à 62 esclaves AS-Interface sur le réseau AS-I,
· la transmission des valeurs analogiques est intégrée dans le maître et
· supporte tous les profiles esclaves selon V3.0 et les types de transaction combinées 1 à 5 ainsi que les services d'écriture et de lecture acycliques.
Les fonctions AS-I sont envoyées cycliquement ou en mode acyclique.
En mode d'échange de données cyclique la transmission des données binaires sur le réseau AS-I est configurable jusqu'à 32 octets d'entrées/sorties. Les espaces libres de la table image cyclique peuvent être occupés par les valeurs analogiques.
Des fonctions de diagnostic permettent de localiser rapidement les erreurs de configuration ainsi que les parasites sur la communication AS-I. Un mode d'auto-installation permet la création d'un réseau d'interface AS par une installation séquentielle d'esclaves sans outil d'adressage.
Des LED indiquent le mode de fonctionnement, l'état de la communication avec le bus interne ainsi que la communication sur le réseau.
Unité d'adressage: 12 ... 48 bytes configuration libre dont 1 byte contrôle/état
