WAGO FC CANopen MCS API - Coupleur de Bus de terrain 750-337 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
357,50 €
3
2% = 8,72 €
348,78 €
5
3% = 12,19 €
345,31 €
10
4% = 14,52 €
342,98 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (357,50 € / unité(s))
357,50 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Consommation de courant interne: 350 mA
- Taux de transfert: 10 kbaud ... 1 Mbaud
- Température de fonctionnement: 0 - +55 °C

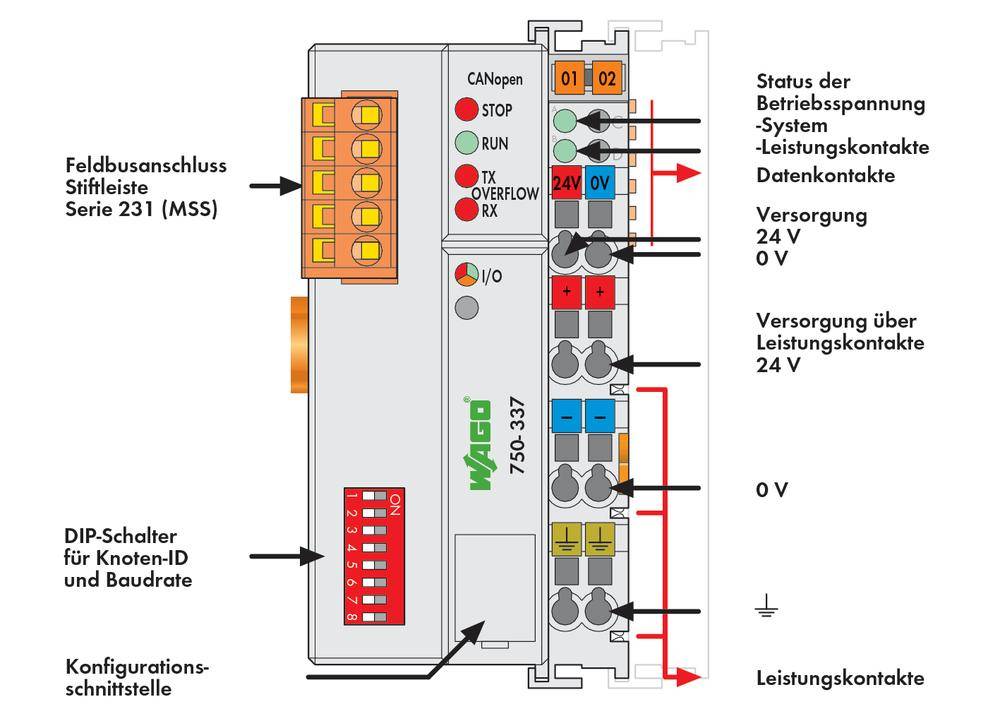

- Type de produit
API - Coupleur de Bus de terrain
- Interfaces
CANopen
Barrette 5 pôles
Serie 231 (MSS)
Connecteur enfichable
- Type
FC CANopen MCS
- Nombre d’entrées max.
64
- Nombre de sorties max.
64
- Tension de fonctionnement
24 V/DC
- Hauteur
65 mm
- Longueur
100 mm
- Largeur
51 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(L x l x H) 100 x 51 x 65 mm
- Affichage
non
- Référence fabricant
750-337
- Poids
200 g
- Couleur
gris clair
- Type de montage
profilé
- Série
MCS
- Entrées/sorties
Connecteur mâle à 5 pôles; série 231 (MCS); Le connecteur 231-305/010-000; fait partie de la livraison
- Alim.
24 V/DC
50.5
100 mm
71.1 mm
FAUX
FAUX
0
0
0
0
1
FAUX
FAUX
FAUX
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 191210 WAGO FC CANopen MCS API - Coupleur de Bus de terrain 750-337 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191210 WAGO FC CANopen MCS API - Coupleur de Bus de terrain 750-337 1 pc(s)

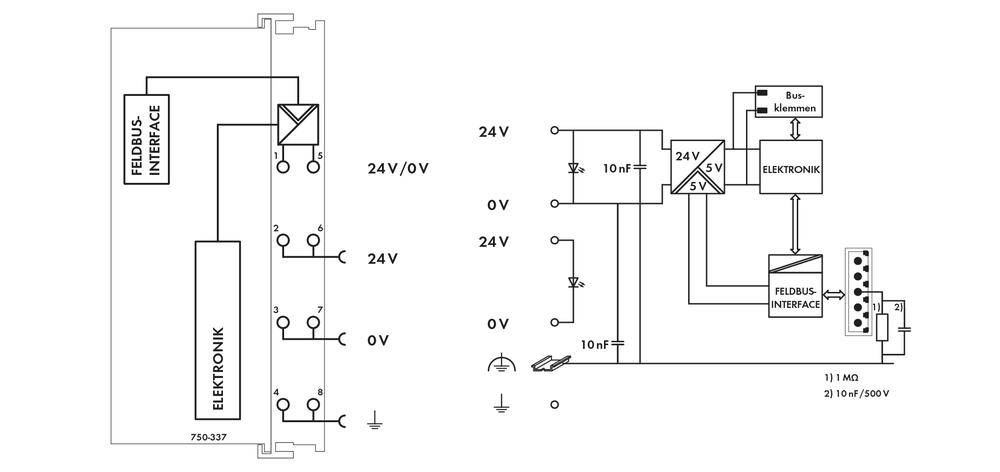

Description
Ce coupleur permet de connecter les modules WAGO-I/O-SYSTEM au réseau CANopen en tant que station esclave. Les données sont transmises avec des PDO et SDO.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot-word) et de modules digitaux (échange de données par bit).
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau CANopen et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau CANopen.
Les données des bornes analogiques sont mappées dans les PDO dans l'ordre de leur position derrière le bus de coupleur. Les bits des bornes digitales sont compactés sous la forme d'octet (bytes) et sont également mappés dans les PDO. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des octets différents, une séparation claire entre les E/S est ainsi maintenue.
Les entrées dans le répertoire d'objets peuvent être mappées suivant les besoins sur les 32 Rx PDO et 32 Tx PDO.
La zone complète de données des entrées et sorties peut être transmise avec les SDO.
Grâce à un logiciel particulier, il est possible de mettre des « bornes de réservation » (Bitmapping).
Longueur max. du bus: 30 m ... 1000 m (selon vitesse de transmission/type de câble)
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot-word) et de modules digitaux (échange de données par bit).
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau CANopen et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau CANopen.
Les données des bornes analogiques sont mappées dans les PDO dans l'ordre de leur position derrière le bus de coupleur. Les bits des bornes digitales sont compactés sous la forme d'octet (bytes) et sont également mappés dans les PDO. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des octets différents, une séparation claire entre les E/S est ainsi maintenue.
Les entrées dans le répertoire d'objets peuvent être mappées suivant les besoins sur les 32 Rx PDO et 32 Tx PDO.
La zone complète de données des entrées et sorties peut être transmise avec les SDO.
Grâce à un logiciel particulier, il est possible de mettre des « bornes de réservation » (Bitmapping).
Longueur max. du bus: 30 m ... 1000 m (selon vitesse de transmission/type de câble)
Avertissement
les fichiers EDS sont nécessaires.
