WAGO FC INTERBUS API - Coupleur de Bus de terrain 750-304 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
470,83 €
3
2% = 11,49 €
459,34 €
5
3% = 16,05 €
454,78 €
10
4% = 19,11 €
451,72 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (470,83 € / unité(s))
470,83 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Consommation de courant interne: 300 mA
- Taux de transfert: 500 kbaud
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Coupleur de Bus de terrain
- Interfaces
Interbus
D-Sub 9
- Type
FC INTERBUS
- Nombre d’entrées analogiques max.
32
- Nombre de sorties analogiques max.
32
- Nombre d’entrées numériques max.
256
- Nombre de sorties max.
256
- Tension de fonctionnement
24 V/DC
- Hauteur
65 mm
- Longueur
100 mm
- Largeur
51 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(L x l x H) 100 x 51 x 65 mm
- Affichage
non
- Référence fabricant
750-304
- Poids
192 g
- Couleur
gris clair
- Type de montage
profilé
- Entrées/sorties
1 x Sub-D 9 connecteur mâle pour interface d'entrée; 1 x Sub-D 9 connecteur femelle pour interface de sortie
- Alim.
24 V/DC
50.5
100 mm
71.1 mm
FAUX
FAUX
0
0
0
0
2
FAUX
FAUX
FAUX
FAUX
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 190611 WAGO FC INTERBUS API - Coupleur de Bus de terrain 750-304 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 190611 WAGO FC INTERBUS API - Coupleur de Bus de terrain 750-304 1 pc(s)
Description

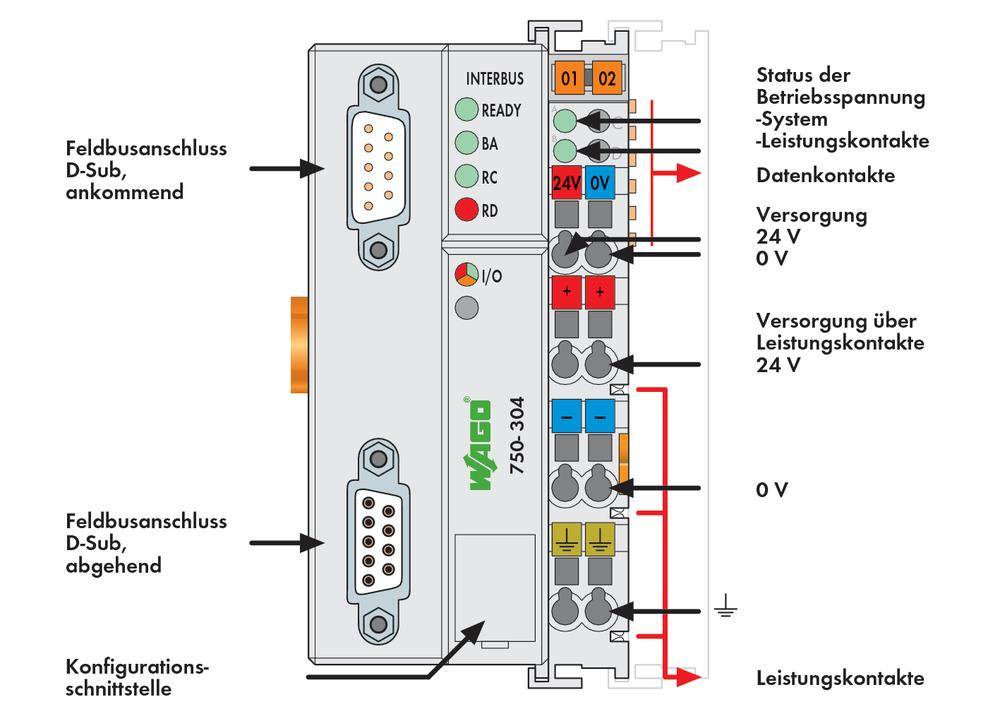

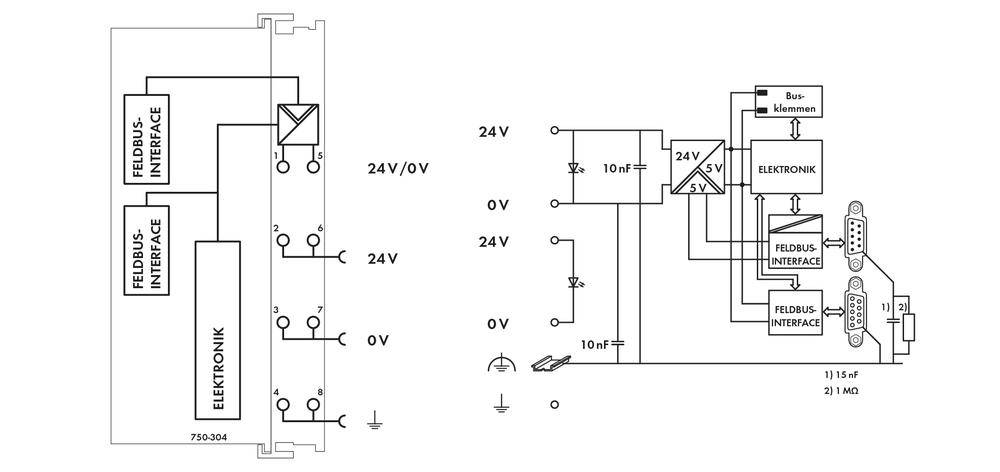

Ce coupleur permet de connecter les modules WAGO-I/O-SYSTEM au réseau INTERBUS en tant que station esclave sur le bus interstation.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot-word) et de modules digitaux (échange de données par bit).
Cette table image des E/S est transmise au travers du réseau INTERBUS au système maître pilotant l'installation.
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau INTERBUS et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau INTERBUS.
Lors de la création automatique de la table image, les E/S analogiques apparaissent en premier dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Les bits des signaux d’E/S digitaux sont placés dans le premier bit de l’octet suivant les analogiques, et sont compactés sous la forme d’un octet (byte) dans l’ordre de leur position sur le bornier en partant du coupleur. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des octets différents, une séparation claire entre les E/S est ainsi maintenue.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot-word) et de modules digitaux (échange de données par bit).
Cette table image des E/S est transmise au travers du réseau INTERBUS au système maître pilotant l'installation.
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau INTERBUS et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau INTERBUS.
Lors de la création automatique de la table image, les E/S analogiques apparaissent en premier dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Les bits des signaux d’E/S digitaux sont placés dans le premier bit de l’octet suivant les analogiques, et sont compactés sous la forme d’un octet (byte) dans l’ordre de leur position sur le bornier en partant du coupleur. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des octets différents, une séparation claire entre les E/S est ainsi maintenue.
