Name: WAGO FC PROFIBUS 12MBd ECO API - Coupleur de Bus de terrain 750-343 1 pc(s)
Brand: WAGO
SKU: 191311
Availability: BackOrder

Un modèle tridimensionnel d'un appareil électronique avec des connexions et des interrupteurs, représenté sur un fond blanc.

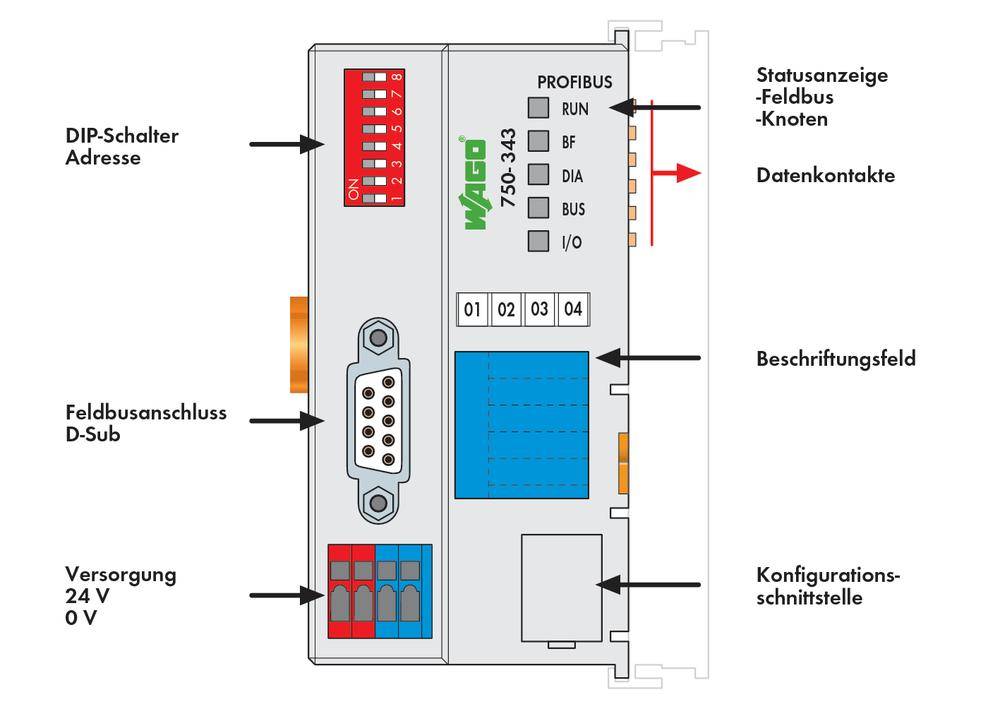

'Wago 750-343 coupleur PROFIBUS avec adresse de commutateur DIP, connexion de bus de terrain, indicateurs de statut, champ d'étiquetage et alimentation 24 V.'

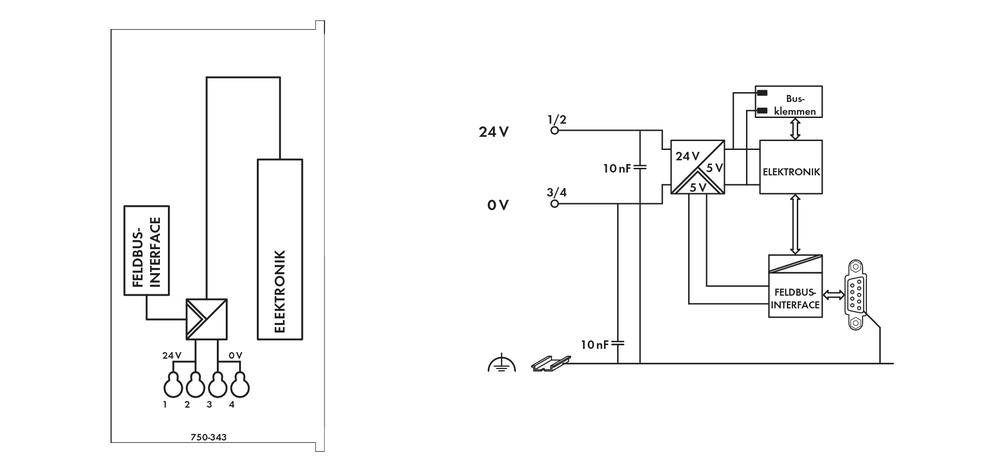

Diagramme d'un schéma électrique avec interface bus, module électronique et nœuds de tension de 0 V et 24 V, connectés à plusieurs composants et lignes.

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 3 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (315,00 € / unité(s))

315,00 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Informations précontractuelles conformément au Règlement européen sur les données

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 1,5 mm²
AWG: 28 - 16
Connexion: CAGE CLAMP®
Longueur de dénudage: 5 - 6 mm
Consommation de courant interne: 350 mA
Taux de transfert: 9,6 kbaud ... 12 Mbaud
Température de fonctionnement: 0 - +55 °C

Type de produit: API - Coupleur de Bus de terrain

Interfaces: Profibus
D-Sub 9

Type: FC PROFIBUS 12MBd ECO

Nombre d’entrées max.: 63

Nombre de sorties max.: 63

Tension de fonctionnement: 24 V/DC

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 12 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

: IP20

Dim.: (L x l x H) 100 x 12 x 64 mm

Affichage: non

Référence fabricant: 750-343

Débit de transmission: 12 MBit/s

Poids: 110.375 g

Connexion: raccordement à ressort

Couleur: gris clair

Type de montage: profilé

Série: 12MBd ECO

Entrées/sorties: 1 x Sub-D 9; connecteur femelle

Alim.: 24 V/DC

: 49.5

: 96.8 mm

: 71.9 mm

: FAUX

: FAUX

: 0

: 0

: 1

: 0

: 0

: FAUX

: FAUX

: VRAI

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: Spring clamp connection

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

WAGO FC PROFIBUS 12MBd ECO API - Coupleur de Bus de terrain 750-343 1 pc(s)

Code produit :191311

Livraison avant le jeu. 3 décembre

Conrad Electronic

Ce produit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

315,00 €^*

WAGO FC CANopen DSub API - Coupleur de Bus de terrain 750-338 1 pc(s)

Code produit :191271

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

429,00 €^*

WAGO FC CANopen DSub ECO API - Coupleur de Bus de terrain 750-348 1 pc(s)

Code produit :191465

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

299,00 €^*

WAGO FC CANopen MCS API - Coupleur de Bus de terrain 750-337 1 pc(s)

Code produit :191210

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

429,00 €^*

WAGO FC CANopen MCS ECO API - Coupleur de Bus de terrain 750-347 1 pc(s)

Code produit :191442

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

299,00 €^*

WAGO FC CANopen MCS T API - Coupleur de Bus de terrain 750-337/025-000 1 pc(s)

Code produit :191262

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

495,00 €^*

WAGO FC CC-Link API - Coupleur de Bus de terrain 750-310 1 pc(s)

Code produit :1924008

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

565,00 €^*

WAGO FC DeviceNet API - Coupleur de Bus de terrain 750-306 1 pc(s)

Code produit :190623

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

565,00 €^*

WAGO FC DeviceNet ECO API - Coupleur de Bus de terrain 750-346 1 pc(s)

Code produit :191436

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

299,00 €^*

WAGO FC ETHERNET G1 API - Coupleur de Bus de terrain 750-342 1 pc(s)

Code produit :191286

Livraison avant le jeu. 3 décembre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

565,00 €^*

Documents et téléchargements

Fiche technique

Fiche technique 191311 WAGO FC PROFIBUS 12MBd ECO API - Coupleur de Bus de terrain 750-343 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 191311 WAGO FC PROFIBUS 12MBd ECO API - Coupleur de Bus de terrain 750-343 1 pc(s)

Description

Les coupleurs ECO disposent d'une table image concentrée. Ils sont particulièrement adaptés aux applications avec des signaux digitaux (TOR) et un nombre réduit de signaux analogiques.

L'alimentation se fait directement sur le coupleur. L'alimentation des capteurs/actionneurs se fait avec une borne d'alimentation séparée.

Lors de l’initialisation, le coupleur PROFIBUS détermine la structure physique du nœud et crée ainsi la table image de toutes les entrées et sorties. Pour l'optimisation des adresses, les bornes d'E/S avec une unité d'adressage inférieure à 8 bits peuvent être concaténées dans un octet.

En outre, il est possible de désactiver les bornes d’E/S projetées et de créer de façon individuelle la structure physique du nœud selon les signaux périphériques sans intervention dans une application existante.

Le concept de diagnostic se base sur le diagnostic selon EN 50170. Ainsi, la programmation de nœuds, destinée à l’évaluation des informations de diagnostic spécifique pour chaque fabricant n’est pas nécessaire.

Temps de transmission: typ. 1 ms (10 coupleurs; 32 ED, 32 SD par coupleur avec 12 Mbauds) max. 3,3 ms

Longueur max. du segment de bus: 100 m ... 1200 m (selon vitesse de transmission /type de câble)
