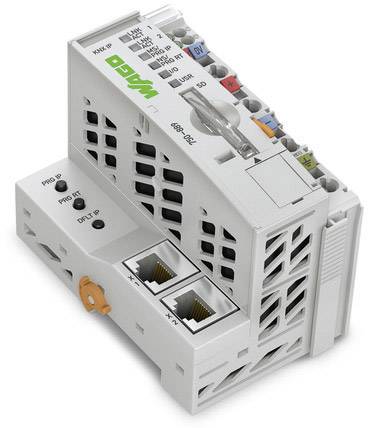

WAGO KNX/IP API - Contrôleur 750-889 1 pc(s)

L'approvisionnement de l'alimentation électronique interne s'effectue toujours via le contrôleur.
L'approvisionnement de l'alimentation de champ est isolée galvaniquement, soit via le module d'alimentation du contrôleur, soit via un module d'alimentation de potentiel séparé. La séparation permet une alimentation séparée du capteur et de l'actionneur. L'enclenchement des modules E/S entraîne automatiquement le transfert des tensions d'alimentation (alimentation du système DC 5 V via les contacts de données et l'alimentation de champ via les contacts de puissance disponibles en option). Les modules d'alimentation avec diagnostic permettent également une surveillance de l'alimentation. Cela permet de garantir une structure d'alimentation d'une station flexible spécifique à l'utilisateur. L'alimentation électrique de l'électronique ne doit pas dépasser une valeur maximale. Cette valeur dépend du contrôleur utilisé. Si la somme des consommations de tous les modules E/S dépasse cette valeur, un module d'alimentation système supplémentaire est nécessaire. De même, l'approvisionnement de l'alimentation de champ ne doit pas dépasser 10 A.
Cependant, différents modules d'entrée de potentiel permettent de réalimenter, de former des groupes potentiels et donc de réaliser des concepts d'arrêt d'urgence. L'absence d'effet rétroactif dans les applications de sécurité pour désactiver de manière simple et économique des groupes entiers d'actionneurs de manière centralisée et sûre, l'alimentation électrique de l'actionneur peut être coupée au moyen d'un dispositif de commutation de sécurité. Cela peut être fait individuellement pour chaque actionneur ou en désactivant l'alimentation des sorties de commande regroupées dans un groupe.
Il faut vérifier qu'en cas de panne, même lorsque la tension de commande est désactivée, les effets de retour d'autres circuits d'alimentation ou d'énergie ne se font pas sentir et que les propriétés définies de la fonction de sécurité (logique et comportement temporel) restent inchangées. Certains modules ont été conçus de manière à garantir l'absence d'effet rétroactif sur la fonction de sécurité.
Les modules répondent aux exigences de la catégorie 4 selon DIN EN ISO 13849-1:2007. La catégorie de sécurité et le niveau de performance dépendent uniquement des éléments de sécurité et de leur commutation.
