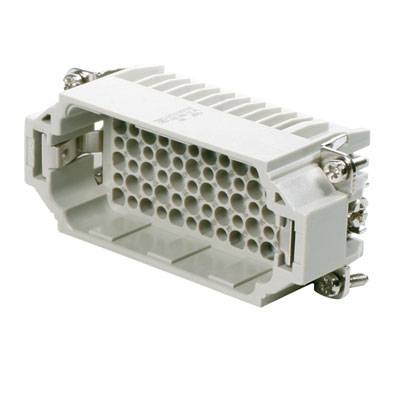

Weidmüller 1651190000 Insert mâle RockStar® HDC HDD 72 + PE à sertir 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Insert mâle
Connexion
à sertir
Série
RockStar® HDC HDD
Spécificités
avec alliage de cuivre
Nombre total de pôles
72 + PE
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
22,49 €
3
4% = 2,91 €
21,52 €
5
6% = 6,80 €
21,13 €
10
7% = 16,20 €
20,87 €
25
9% = 48,00 €
20,57 €
50
10% = 112,50 €
20,24 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (22,49 € / unité(s))
22,49 €
HT
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Insert mâle
- HDC HDD 72 MC
Caractéristiques techniques
- Poids net: 55 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 33 mm
- profondeur : 84,5 mm
- longueur culot : 84,5 mm
- taille : 6
- séries : tension
- de référence HDD (DIN en 61984) :
- 250 V tension de mesure selon UL/CSA : 600 V AC/DC
- tension nominale (DIN en 61984) :
- 4 kV courant nominal (DIN en 61984) :
- Classe de inflammabilité 10 A selon UL 94: V-0
- résistance de passage: ≤ 4mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
- groupe d'isolation: IIIa
- cycles de branchement AG: ≥ 500
- cycles de branchement au: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), max.: AWG 14
- section de raccordement de conducteur (PE), min.: AWG 20
- longueur de dénudage:
- Connecteur PE: 8 mm
- Couple de serrage de 10 mm max. Raccord PE :
- couple de serrage de 1,5 Nm min. Raccord PE :
- vis de fixation 1,2 Nm : m 4
- dimensions de lame cruciforme : taille
- de lame PZ1 fente (connecteur PE) : SD 0,6 x 3,5, SD 0,8 x 4,0
- hauteur connecteur : 35 mm
- Type de produit
Insert mâle
- Série
RockStar® HDC HDD
- Spécificités
avec alliage de cuivre
- Connexion
à sertir
- Nombre total de pôles
72 + PE
- Section du conducteur (max.)
2.5 mm²
- Nombre de pôles
72
- Section du conducteur (min.)
0.14 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 202854 Weidmüller 1651190000 Insert mâle RockStar® HDC HDD 72 + PE à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 202854 Weidmüller 1651190000 Insert mâle RockStar® HDC HDD 72 + PE à sertir 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
