Name: Weidmüller Relais statique 8398940000-1 Tension de contact (max.): 48 V/DC 1 pc(s)
Brand: Weidmüller
SKU: 506857
Availability: InStock

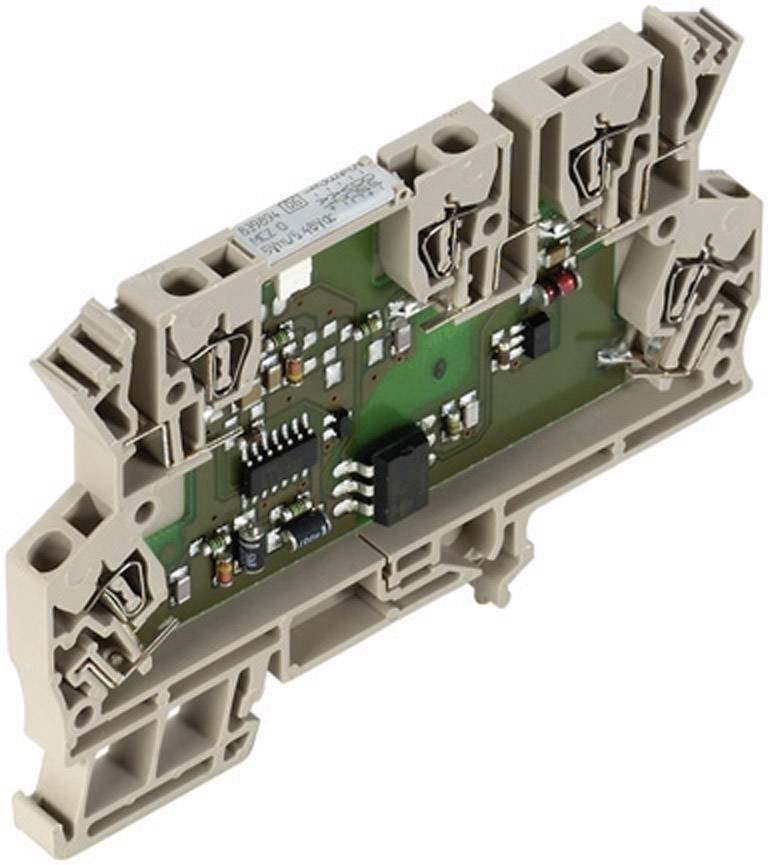

Circuit électronique monté sur un rail DIN, avec des résistances, des condensateurs et une puce CI visibles.

Photo non contractuelle

Type de produit

Relais statique

Tension de commande (min.)

5 V/DC

Tension de commande (max.)

5 V/DC

Tension de contact (max.)

48 V/DC

Type

MCZ O 5VTTL

Fiche technique (PDF)

Livraison le jeu. 1 octobre

18 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Conditionnements

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (34,99 € / unité(s))

34,99 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant de charge (max.) : 100 mA
Signal d'entrée : 5 V TTL ; 10 mA
Signal de sortie : 5 - 48 V/DC 100 mA ;

Type de produit: Relais statique

Type: MCZ O 5VTTL

Connexion: ressort de traction

Tension de commande (min.): 5 V/DC

Tension de commande (max.): 5 V/DC

Gamme de tension de commande: 5 - 5 V/DC

Courant de commande (max.): 1.65 mA

Tension de contact (min.): 5 V/DC

Tension de contact (max.): 48 V/DC

Puissance de coupure max.: 10 mW

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +40 °C

: IP20

Largeur: 6.1 mm

Hauteur: 91 mm

Profondeur: 63.2 mm

Poids: 20.2 g

Courant continu (max.): 0.1 A

Contenu: 1 pc(s)

Type: MCZ O 5VTTL

Connexion: Ressort de traction 0,5 - 1,5 mm²

Signal de sortie: 5 - 48 V/DC/100 mA

Signal d'entrée: 5 V TTL/10 mA

Documents et téléchargements

Fiche technique

Fiche technique 506857 Weidmüller Relais statique 8398940000-1 Tension de contact (max.): 48 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 506857 Weidmüller Relais statique 8398940000-1 Tension de contact (max.): 48 V/DC 1 pc(s)

Description

Avec une largeur de montage de seulement 6 mm, l'optocoupleur MCZ O fait partie des plus petits de sa catégorie. Il se distingue notamment par son raccord à ressort de traction et par son raccord transversal à l'entrée/la sortie.

Description

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Weidmüller Relais statique 8398940000-1 Tension de contact (max.): 48 V/DC 1 pc(s)

Conrad Electronic

34,99 €^*

Flasque de fermeture 8389030000-1 beige 1 pc(s) Weidmüller AP MCZ1.5

Conrad Electronic

1,08 €^*

Prix total:

36,07 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Weidmüller Relais statique 8398940000-1 Tension de contact (max.): 48 V/DC 1 pc(s)

Conrad Electronic

34,99 €^*

Flasque de fermeture 8389030000-1 beige 1 pc(s) Weidmüller AP MCZ1.5

Conrad Electronic

1,08 €^*

Prix total:

36,07 €^*

Quel type de Relais à semi-conducteur cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Flasque de fermeture 8389030000-1 beige 1 pc(s) Weidmüller AP MCZ1.5

Conrad Electronic

1,08 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-40DD 40 A Tension de contact (max.): 220 V/DC commutation courant cont

Conrad Electronic

9,16 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-40DA 40 A Tension de contact (max.): 480 V/AC commutation courant cont

Conrad Electronic

8,33 €^*

TRU COMPONENTS Dissipateur thermique TC-12705404 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705368 25 A Tension de contact (max.): 250 V/DC commutation courant contin

Conrad Electronic

14,16 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705360 40 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

12,49 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705388 40 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

18,33 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705380 15 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

15,83 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705356 10 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

9,16 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-25DD 25 A Tension de contact (max.): 220 V/DC commutation courant cont

Conrad Electronic

7,91 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-10DA 10 A Tension de contact (max.): 480 V/AC commutation courant cont

Conrad Electronic

7,49 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-60DA 60 A Tension de contact (max.): 480 V/AC 1 pc(s)

Conrad Electronic

15,83 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-100DD 100 A Tension de contact (max.): 220 V/DC commutation courant co

Conrad Electronic

26,66 €^*

Finder Relais à semi-conducteurs 34.81.7.024.9024 6 A Tension de contact (max.): 33 V/DC à commutation instantanée 1 pc(

Conrad Electronic

24,16 €^*

TRU COMPONENTS Dissipateur thermique TC-12705408 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705384 25 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

17,49 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705392 60 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

23,33 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705372 40 A Tension de contact (max.): 250 V/DC commutation courant contin

Conrad Electronic

14,16 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705364 60 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

16,66 €^*

Weidmüller Relais statique 8324610000-1 Tension de contact (max.): 5 V/DC 1 pc(s)

Conrad Electronic

44,99 €^*

Weidmüller Relais à semi-conducteurs 8937990000 0.05 A Tension de contact (max.): 28.8 V/DC 1 pc(s)

Conrad Electronic

27,49 €^*

Weidmüller Relais statique 8951100000-1 0.1 A Tension de contact (max.): 230 V/AC 1 pc(s)

Conrad Electronic

30,83 €^*

-11%

Murrelektronik Relais statique 6652511 0.2 A Tension de contact (max.): 48 V/DC 1 pc(s)

Conrad Electronic

39,16 €

34,99 €^*

Weidmüller Relais statique 8950900000-1 0.5 A Tension de contact (max.): 48 V/DC 1 pc(s)

Conrad Electronic

17,49 €^*

TRU COMPONENTS Dissipateur thermique TC-12705400 1 pc(s)

Conrad Electronic

4,99 €^*

-8%

Weidmüller Relais à semi-conducteurs 1127170000 2 A Tension de contact (max.): 33 V/DC 10 pc(s)

Conrad Electronic

349,17 €

320,83 €^*

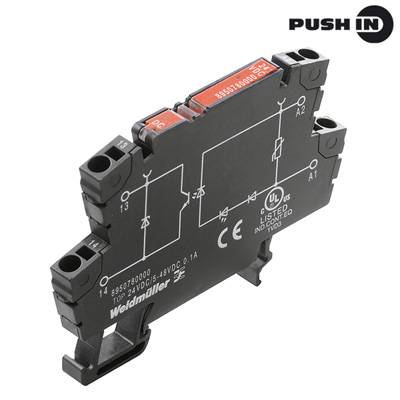

Weidmüller Relais statique 8950980000-10 0.5 A Tension de contact (max.): 48 V/DC commutation courant continu 10 pc(s)

Conrad Electronic

170,83 €^*

Phoenix Contact Relais à semi-conducteurs 2941361 3 A Tension de contact (max.): 30 V/DC 10 pc(s)

Conrad Electronic

545,83 €^*

-15%

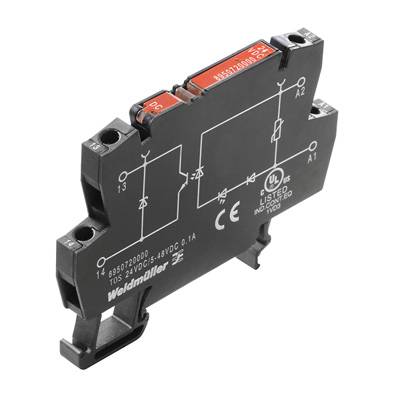

Weidmüller Relais statique 8950700000-10 0.1 A Tension de contact (max.): 48 V/DC 10 pc(s)
