Name: Weidmüller Relais à semi-conducteurs 8937990000 0.05 A Tension de contact (max.): 28.8 V/DC 1 pc(s)
Brand: Weidmüller
SKU: 505469
Availability: InStock

Module relais Weidmüller noir, numéro de modèle 8937930000, pour 24V à 300V courant continu, 1A, avec symboles de schéma électrique en haut.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

12 V/DC

Tension de commande (max.)

28 V/DC

Tension de contact (max.)

28.8 V/DC

Fiche technique (PDF)

Livraison le jeu. 1 octobre

20 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (27,49 € / unité(s))

27,49 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Température de stockage : 80 °C max
Température de stockage, min. : -40 °C
Affichage d'état : LED verte
Temporisation à la mise sous tension : < 200 ns
Temporisation à la mise hors tension : < 400 ns
Chute de tension à max. Charge : ≤ 2 V.
Courant de fuite : < 1 μA
Protégé contre les courts-circuits : non
Couleur : noir
Tension de mesure : 30 V
Catégorie de surtension : II
Tension de choc : 500 V (1,2/50 μ)
Humidité : 5...95 % rel. Humidité, tu = 55 °C, pas de condensation
MTTF : 2,559 ans
Tension on/Off : 5.6 V / 5 V DC
Circuit de protection : varistance, protection contre l'inversion de polarité
Catégorie de charge : LC A.
Circuit de protection côté charge : varistance, protection contre l'inversion de polarité
Profilé rail support TS 35
Classe inflammabilité conformément à la norme UL94 : V-0
Degré de pollution : 2
Résistance à la tension côté commande - côté charge : 350 Vrms / 1 min
Longueur de dénudage raccord de mesure : 7 mm
Plage de serrage, connexion de mesure : 2,5 mm²
Plage de serrage, min. : 0,5 mm²
Plage de serrage, max. : 4 mm²
Section de raccordement de conducteur, monofilaire, min. : 0,5 mmm²
Section de raccordement de conducteur, à un seul fil, max. : 4 mmm²
Section de raccordement de conducteur, à fils fins, min.: 0,5 mmm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,5 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. : 1,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,5 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 1,5 mmm²
Dimensions de la lame : 0,6 x 3,5 mm
max. Fréquence de commutation (tension de commande DC) : 530 kHz
Couple de serrage, min. : 0,4 Nm
Couple de serrage, max. : 0,6 Nm
Courant marche/arrêt : 2,5 ma / 1,6 ma DC

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: MOS 12-28VDC 100kHz

Connexion: raccord à vis

Tension de commande (min.): 12 V/DC

Tension de commande (max.): 28 V/DC

Gamme de tension de commande: 12 - 28 V/DC

Tension de contact (min.): 19.6 V/DC

Tension de contact (max.): 28.8 V/DC

Courant de charge (max.): 0.05 A

Puissance de coupure max.: 360 mW

Tension de sortie minimale: 19.6 V

Tension de sortie maximale: 28.8 V/DC

Courant de sortie (max.): 0.05 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 6.1 mm

Hauteur: 88.1 mm

Profondeur: 97.8 mm

Poids: 31.81 g

Courant continu (max.): 0.05 A

Contenu: 1 pc(s)

Modèle: Module optocoupleur (jusqu'à 100 kHz)

Type: MOS 12-28VDC 100kHz

Signal de sortie: 24 V/DC/50 mA

Signal d'entrée: 12 - 28 V/DC/0, 08 - 0 A

: VRAI

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 505469 Weidmüller Relais à semi-conducteurs 8937990000 0.05 A Tension de contact (max.): 28.8 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 505469 Weidmüller Relais à semi-conducteurs 8937990000 0.05 A Tension de contact (max.): 28.8 V/DC 1 pc(s)

Modèle

Indicateur de fonctionnement LED
Diode avec protection contre l'inversion des pôles
Diode de roue libre
Support.

Description

Modèle

Indicateur de fonctionnement LED
Diode avec protection contre l'inversion des pôles
Diode de roue libre
Support.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Weidmüller Relais à semi-conducteurs 8937990000 0.05 A Tension de contact (max.): 28.8 V/DC 1 pc(s)

Conrad Electronic

27,49 €^*

Finder 38.51.7.006.0050 Module relais Tension nominale: 6 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(

Conrad Electronic

14,16 €^*

Prix total:

41,65 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Weidmüller Relais à semi-conducteurs 8937990000 0.05 A Tension de contact (max.): 28.8 V/DC 1 pc(s)

Conrad Electronic

27,49 €^*

Finder 38.51.7.006.0050 Module relais Tension nominale: 6 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(

Conrad Electronic

14,16 €^*

Prix total:

41,65 €^*

Quel type de Relais à semi-conducteur cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Weidmüller Relais à semi-conducteurs 8937930000 0.05 A Tension de contact (max.): 5 V/DC 1 pc(s)

Conrad Electronic

25,83 €^*

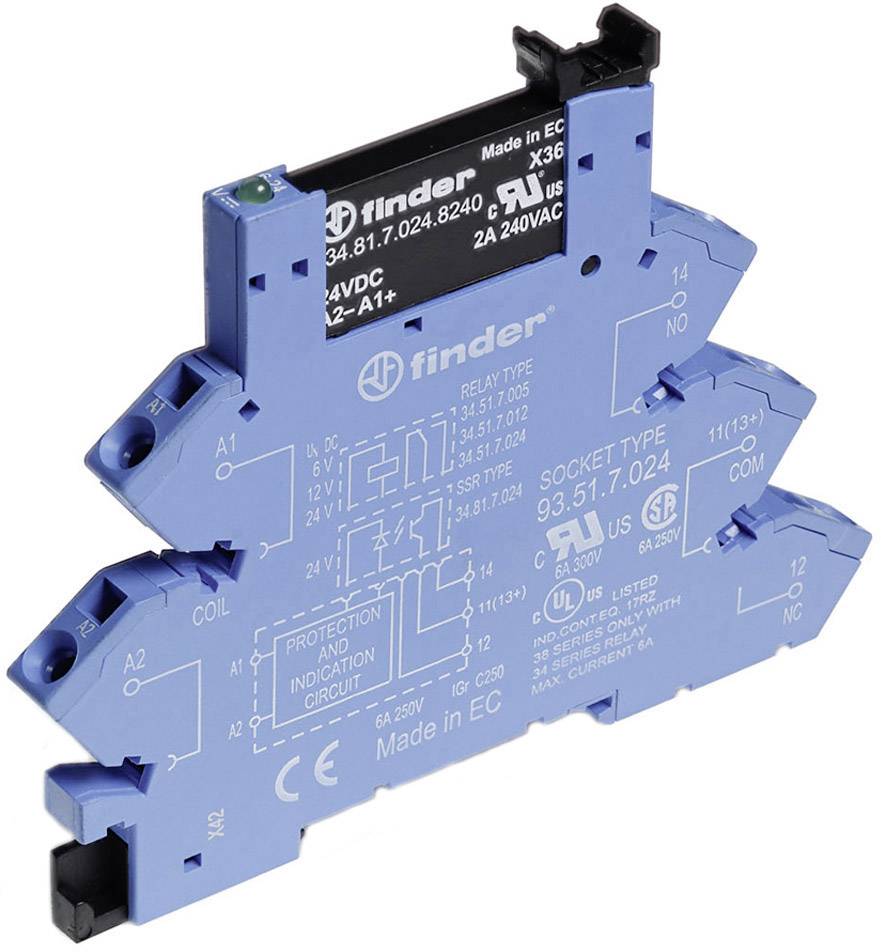

Finder Relais à semi-conducteurs 38.91.7.024.9024 2 A Tension de contact (max.): 24 V/DC 1 pc(s)

Conrad Electronic

25,83 €^*

WAGO Relais statique 857-1494 0.1 A Tension de contact (max.): 60 V/DC 1 pc(s)

Conrad Electronic

34,99 €^*

Weidmüller Relais statique 8950720000-1 0.1 A Tension de contact (max.): 48 V/DC 1 pc(s)

Conrad Electronic

14,16 €^*

Finder Relais à semi-conducteurs 34.81.7.024.9024 6 A Tension de contact (max.): 33 V/DC à commutation instantanée 1 pc(

Conrad Electronic

24,16 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-25DD 25 A Tension de contact (max.): 220 V/DC commutation courant cont

Conrad Electronic

7,91 €^*

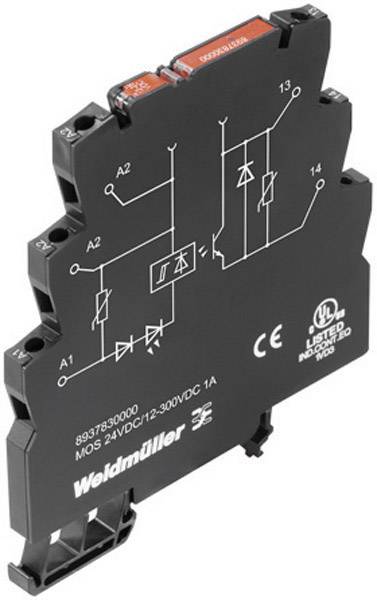

Weidmüller Relais à semi-conducteurs 8937920000 0.1 A Tension de contact (max.): 24 V/DC 1 pc(s)

Conrad Electronic

26,66 €^*

Celduc Relais à semi-conducteurs SOM040100 40 A Tension de contact (max.): 60 V/AC, 60 V/DC 1 pc(s)

Conrad Electronic

95,83 €^*

Finder Relais à semi-conducteurs 77.11.8.230.8250 15 A Tension de contact (max.): 305 V/AC à commutation au zéro de tens

Conrad Electronic

53,33 €^*

Finder Relais à semi-conducteurs 41.81.7.012.8240 3 A Tension de contact (max.): 275 V/AC 1 pc(s)

Conrad Electronic

15,83 €^*

Weidmüller Relais statique 8951100000-1 0.1 A Tension de contact (max.): 230 V/AC 1 pc(s)

Conrad Electronic

30,83 €^*

Celduc Relais à semi-conducteurs SUL842070 25 A Tension de contact (max.): 275 V/AC, 275 V/DC à commutation au zéro de t

Conrad Electronic

61,66 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-40DD 40 A Tension de contact (max.): 220 V/DC commutation courant cont

Conrad Electronic

9,16 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-40DA 40 A Tension de contact (max.): 480 V/AC commutation courant cont

Conrad Electronic

8,33 €^*

TRU COMPONENTS Dissipateur thermique TC-12705404 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705368 25 A Tension de contact (max.): 250 V/DC commutation courant contin

Conrad Electronic

14,16 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705360 40 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

12,49 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705388 40 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

18,33 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705380 15 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

15,83 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705356 10 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

9,16 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-10DA 10 A Tension de contact (max.): 480 V/AC commutation courant cont

Conrad Electronic

7,49 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-60DA 60 A Tension de contact (max.): 480 V/AC 1 pc(s)

Conrad Electronic

15,83 €^*

Relais à semi-conducteurs TRU COMPONENTS TC-GSR-1-100DD 100 A Tension de contact (max.): 220 V/DC commutation courant co

Conrad Electronic

26,66 €^*

TRU COMPONENTS Dissipateur thermique TC-12705408 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705384 25 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

17,49 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705392 60 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

23,33 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705372 40 A Tension de contact (max.): 250 V/DC commutation courant contin

Conrad Electronic

14,16 €^*

TRU COMPONENTS Relais à semi-conducteurs TC-12705364 60 A Tension de contact (max.): 480 V/AC à commutation au zéro de t

Conrad Electronic

16,66 €^*

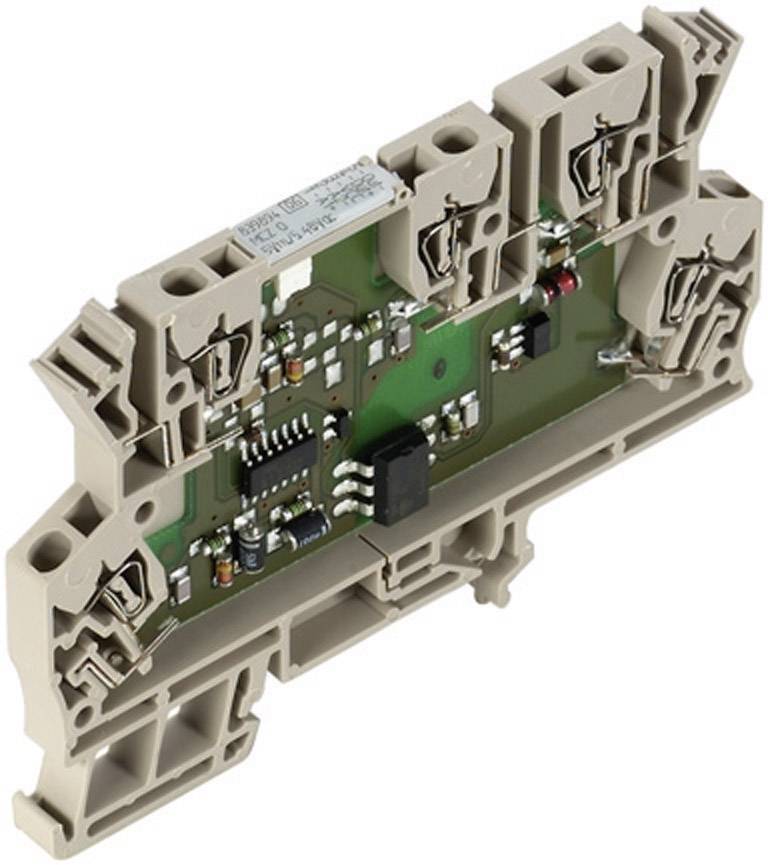

Weidmüller Relais statique 8398940000-1 Tension de contact (max.): 48 V/DC 1 pc(s)
