ÉlectromécaniqueRelaisRelais semi-conducteursRelais à semi-conducteur

WAGO Relais statique 857-1494 0.1 A Tension de contact (max.): 60 V/DC 1 pc(s)

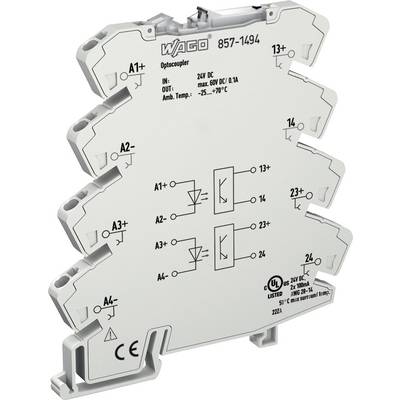

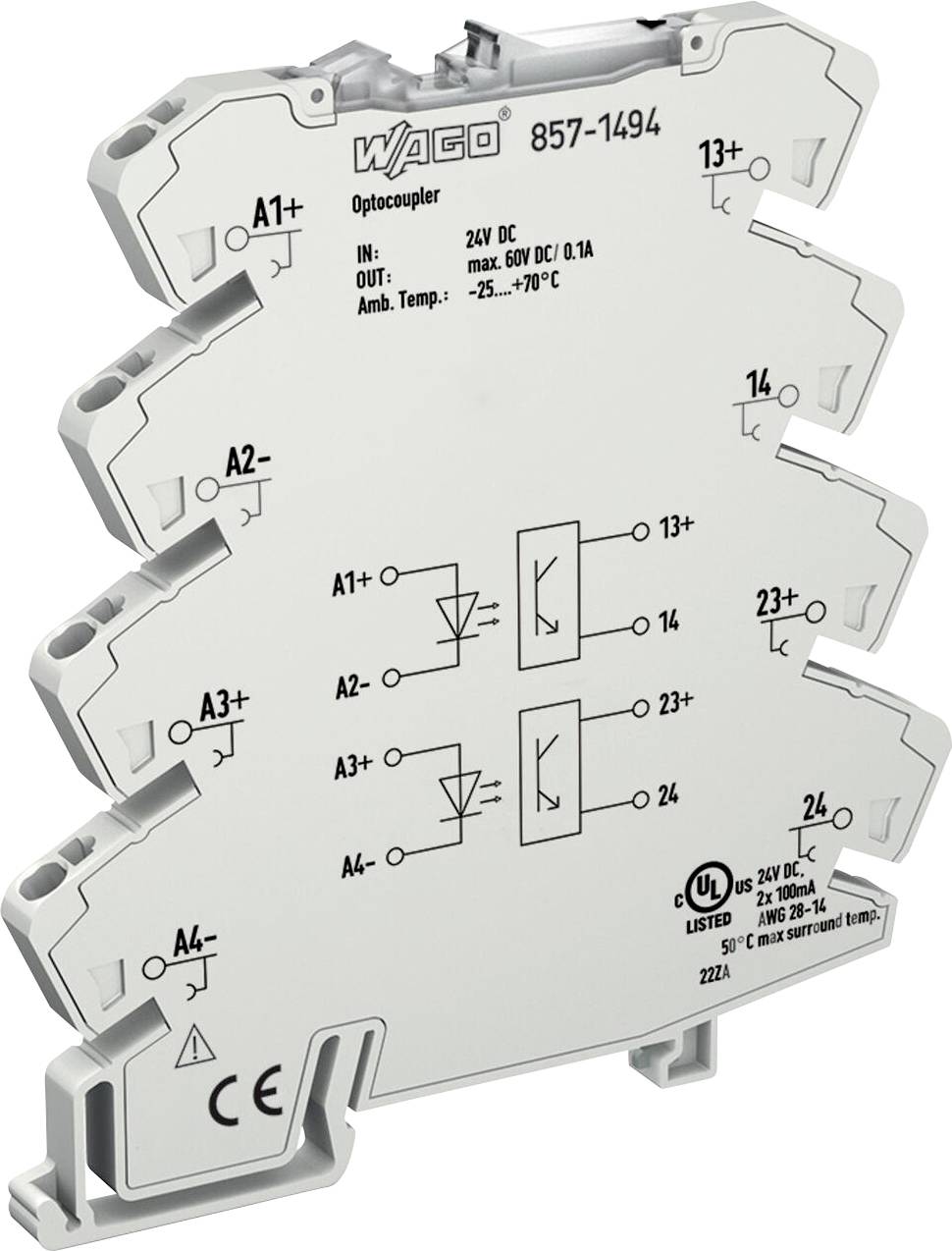

Un module optocoupleur WAGO blanc avec des points de connexion entrée/sortie étiquetés A1+, A2-, 13+ et 23-. Comprend des schémas de circuit et des marques de certification.

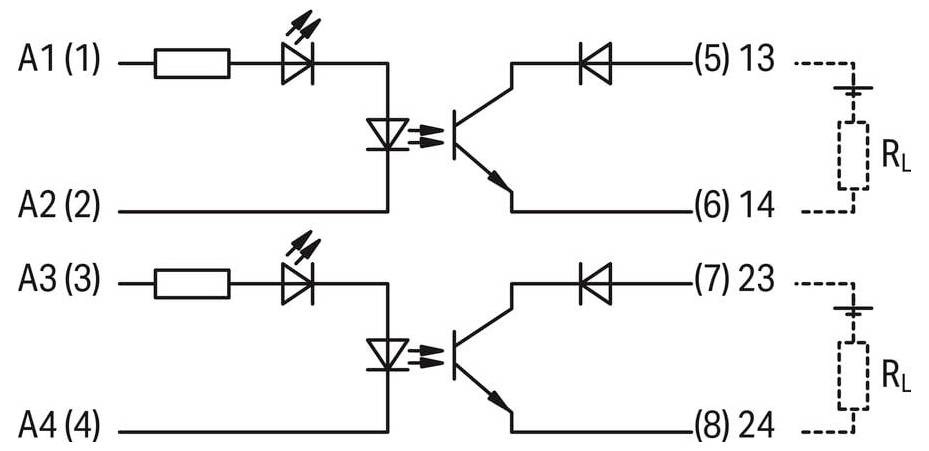

Schéma de circuit montrant les entrées A1 et A2 menant à la LED, diode, connectées aux points (5) à 13. Les entrées A3 et A4 mènent à une configuration similaire vers (7) puis 23, tous deux connectés à la charge RL.

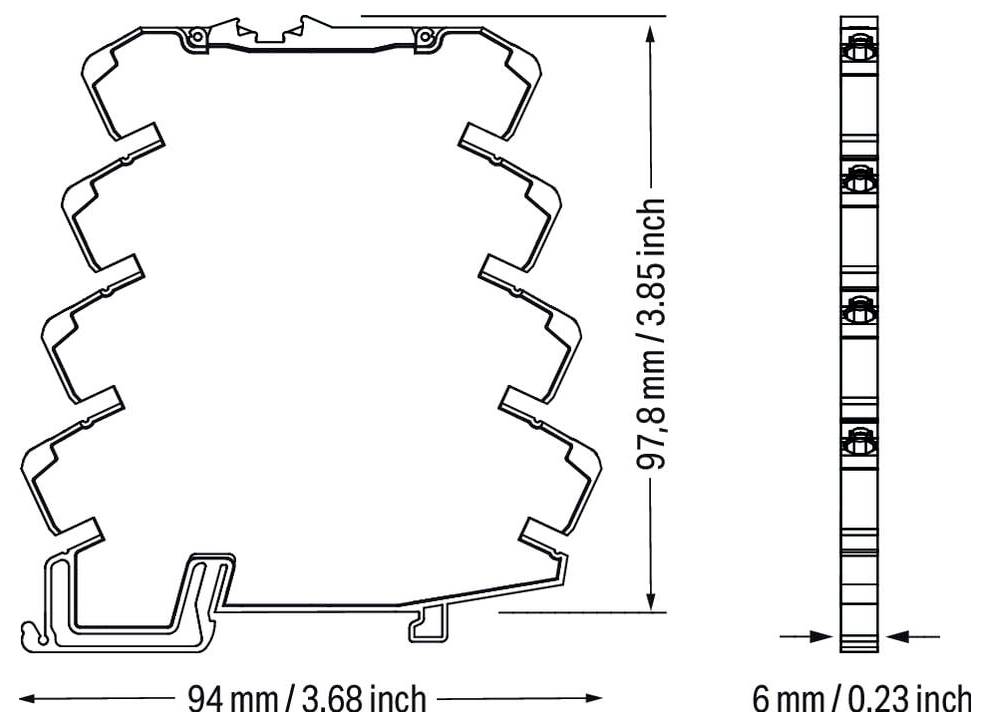

Dessin technique d'un profil en coupe transversale d'un objet avec dimensions. Largeur : 94 mm (3,68 pouces), hauteur : 97,8 mm (3,85 pouces), profondeur : 6 mm (0,23 pouces).
WAGO Relais statique 857-1494 0.1 A Tension de contact (max.): 60 V/DC 1 pc(s)-3
1/4
Type d'emballage
Piece
Type de produit
Relais statique
Tension de contact (max.)
60 V/DC
Courant de charge (max.)
0.1 A
Tension de sortie maximale
60 V/DC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison le mer. 4 novembre
23 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (41,99 € / unité(s))
41,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type d'emballage

Piece

Type de produit

Relais statique

Type

857-1494

Connexion

ressort de traction

Tension de contact (min.)

9 V/DC

Tension de contact (max.)

60 V/DC

Courant de charge (max.)

0.1 A

Tension de sortie minimale

9 V/DC

Tension de sortie maximale

60 V/DC

Courant de sortie (max.)

0.1 A

Type de contact

2 NO (T)

Température min.

-25 °C

Température max.

+70 °C

Largeur

6 mm

Hauteur

96 mm

Longueur

94 mm

Courant continu (max.)

0.1 A

Contenu

1 pc(s)

Durée de vie mécanique

5 x 106 Cycles de commutation

Tension nominale de commande

24 V/DC

Modèle

Optocoupleur JUMPFLEX®

Tension nominale

24 V/DC

Courant de commutation (max.)

100 mA

UNOM

24 V/DC

INOM

0.1 A

Tension de coupure

9 - 60 V/DC

Résistance diélectrique

(circuit de commande/de couplage) 2,5 kV/(canal/canal) 4 kV

Type

857-1494

Température ambiante

-25 - +70 °C

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 506546 WAGO Relais statique 857-1494 0.1 A Tension de contact (max.): 60 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 506546 WAGO Relais statique 857-1494 0.1 A Tension de contact (max.): 60 V/DC 1 pc(s)

Description

Pour montage sur rail TS35. Connexion via bornes de ressorts de traction.
