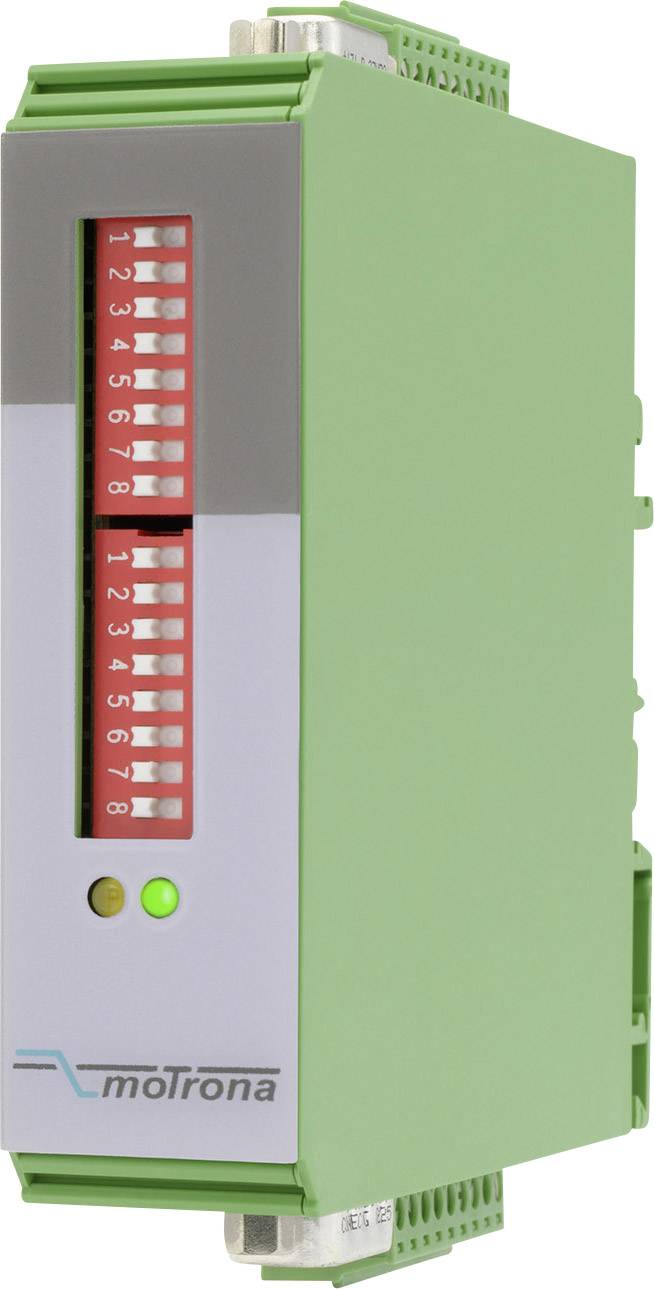

Convertisseur de niveau Motrona 8085.5010 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Convertisseur de niveau
Tension de fonctionnement
5 V/DC
12 V/DC
24 V/DC
Type
8085.5010
Entrées de mesure
1
Sorties
1
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
245,83 €
3
2% = 6,00 €
239,83 €
5
3% = 8,38 €
237,45 €
10
4% = 9,98 €
235,85 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (245,83 € / unité(s))
287,50 €
-14 %
245,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Convertisseur de niveau
- Motrona 8085.5010
- Contenu: 1 pc(s)
- Séparation galvanique
- Signal d'entrée TTL ou HTL
- Signal de sortie TTL ou HTL
Caractéristiques techniques
- Température ambiante 0 - +45°C
- Boîtier plastique
- Protection IP20
- Courant de sortie: Max 30mA
- Fréquence: 500 kHz (RS422, TTL), 300 kHz (HTL)
- Entrée incrémentale: Nombre d'entrées 1
- Niveau: réglable à RS422 (tension différentielle > 1 V), TTL ou HTL (10... 30 V)
- Format: symétrique: A, / A, B, / B, Z / Z, asymétrique: A, B, Z
- Sortie incrémentale: Nombre de sorties 1
- Niveau de sortie: 3.5... 28,5 V
- Format: A, / A, B, / B, Z / Z
- Courant de sortie: 30 mA par sortie
- Etage de sortie: push-Pull
- Temps de propagation du signal : 600 ns
- Type
8085.5010
- Type de produit
Convertisseur de niveau
- Entrées de mesure
1
- Sorties
1
- Tension de fonctionnement
5 V/DC
12 V/DC
24 V/DC
- Dim.
(L x l x H) 102 x 22.5 x 102 mm
- Poids
100 g
- Largeur
22.5 mm
- Hauteur
102 mm
- Longueur
102 mm
Documents et téléchargements
Fiche technique
Fiche technique 1380697 Convertisseur de niveau Motrona 8085.5010 1 pc(s)
Fiche technique 1380697 Convertisseur de niveau Motrona 8085.5010 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1380697 Convertisseur de niveau Motrona 8085.5010 1 pc(s)
Description
Convertisseur de niveau universel et séparateur de potentiel.
Entrées A, /A, B, /B, Z, /Z, commutables sur niveau TTL, RS422 ou HTL
Sorties push-pull A, /A, B, /B, Z, /Z
Tension d'alimentation externe (5 – 30 V) déterminant le niveau des
signaux de sortie
Fréquence limite 500 kHz
Séparation galvanique entrée/sortie
Possibilité de convertir des signaux A/B (90°) en signaux d'impulsion
avec sortie sens statique et vice-versa
Entrées A, /A, B, /B, Z, /Z, commutables sur niveau TTL, RS422 ou HTL
Sorties push-pull A, /A, B, /B, Z, /Z
Tension d'alimentation externe (5 – 30 V) déterminant le niveau des
signaux de sortie
Fréquence limite 500 kHz
Séparation galvanique entrée/sortie
Possibilité de convertir des signaux A/B (90°) en signaux d'impulsion
avec sortie sens statique et vice-versa
Modèle
- Type de connexion: bornier à visser, 1,5 mm² ou SUB-D (mâle), 9 pôles
Contenu de la livraison
- Manuel d'utilisation
