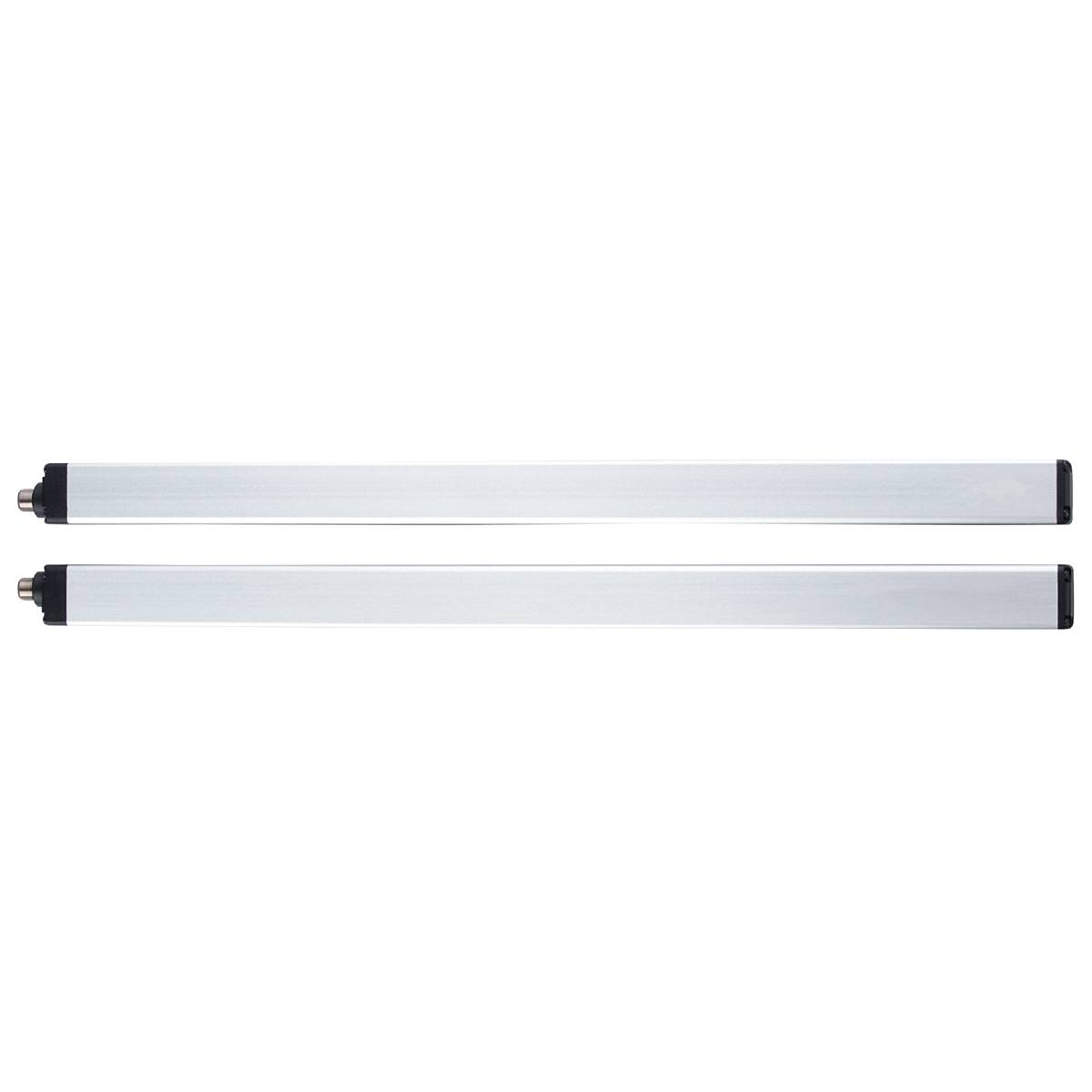

ifm Electronic Barrière de détection de surface OY5100 OY5100 teach-In 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière de détection de surface
Fonctions
teach-In
Tension de fonctionnement max.
28.8 V/DC
Branchement
M12
Type
OY5100
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
940,83 €
3
2% = 22,95 €
917,88 €
5
3% = 32,08 €
908,75 €
10
4% = 38,20 €
902,63 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (940,83 € / unité(s))
940,83 €
HT
dont 0,21 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Grille lumineuse de mesure ifm OY5100
- Mesure simple des objets dans l'intralogistique sans grand effort de programmation
- Haute résolution pour une détection précise des objets
- Excellente intégration grâce à l'interface IO-Link standard
- Évaluation sélective du rayonnement pour déterminer les dimensions ou les distances entre les objets
Caractéristiques techniques
- Dimensions [mm] : 213 x 28 x 30
- Distance des rayons [mm] : 10
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1
- Nombre de rayons : 15
- Affichage : émetteur : 2 LED ; récepteur : 3 LED
- Révision IO-Link : 1.1
- Norme SDCI : IEC 61131-9
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -10...55
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Classe de port maître requise : A.
- Tension de fonctionnement [V] : 19,2...28,8 DC
- Version électrique : PNP/NPN ; (paramétrable)
- Largeur du champ de détection (puissance lumineuse élevée) [m] : 1...10
- Largeur du champ de détection (faible luminosité) [m] : 0...2
- Hauteur du champ de détection [mm] : 140
- Boîtier : en forme de parallélépipy
- Poids [g] : 1079.100
- Fonctions IO-Link (azcyclique) : marquage spécifique à l'application ; compteur horaire
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -25...70
- Longueur L [mm] : 213
- Type de lumière : lumière infrarouge
- Max. Temps de mise en veille [ms] : 300
- Max. Sécurité contre l'éclairage extérieur [klx] : 10
- max. Chute de tension sortie de commutation DC [V] : 2
- Min. Durée du cycle de traitement [ms] : 10
- MTTF : 389
- Possibilités de paramétrage : hystérésis / fenêtre ; deuxième point de commutation ; temporisation à la mise sous tension et à la mise hors tension ; opérations de mise sous tension ; fonction d'apprentissage ; commutation clair/sombre
- Profils : capteur Smart : identification de l'appareil ; multi-canaux, capteur deux setpoint switch, type 0 capteur générique profiled ; variable de données de processus ; diagnostic de l'appareil ; Teach Channel
- Fréquence de commutation DC [Hz] : 16
- Indice de protection : IP 65 ; IP 67
- Indice de protection: III
- Mode SIO : oui
- Connecteur : émetteur - disposition des broches : 0063 - connecteur : 1 x M12 ; codage : A / récepteur - disposition des broches : 0063 - connecteur : 1 x M12 ; codage : A
- Consommation de courant - réception_singular [ma] : 85
- Consommation de courant - Sender_singular [ma] : 15
- Intensité de courant admissible par sortie [ma] : 100
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Longueur d'onde [nm] : 880
- Type de produit
Barrière de détection de surface
- Type
OY5100
- Fonctions
teach-In
- Tension de fonctionnement min.
19.2 V/DC
- Tension de fonctionnement max.
28.8 V/DC
- Tension de fonctionnement
19.2 - 28.8 V/DC
- Type de contact
1 NF (R)
1 NO (T)
- Sorties
PNP
NPN
- Fréquence de commutation
16 Hz
- Branchement
M12
- Type d'émetteur
Led infrarouge
- Longueur d’onde
880 nm
10 m
- Spécificités
Connexion via 2 connecteurs M12
IP65
IP67
- Température min.
-10 °C
- Température max.
55 °C
- Longueur
213 mm
- Contenu
1 pc(s)
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 3321699 ifm Electronic Barrière de détection de surface OY5100 OY5100 teach-In 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321699 ifm Electronic Barrière de détection de surface OY5100 OY5100 teach-In 1 pc(s)
Description
Grille lumineuse de mesure ifm OY5100
